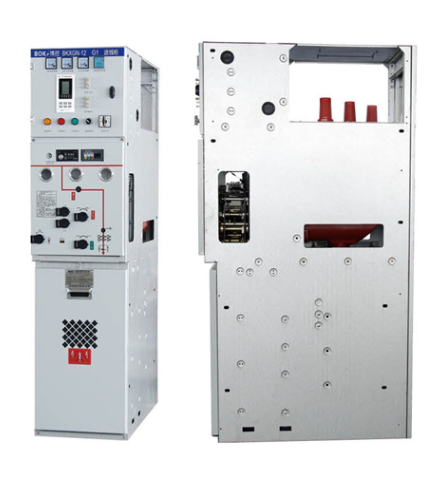

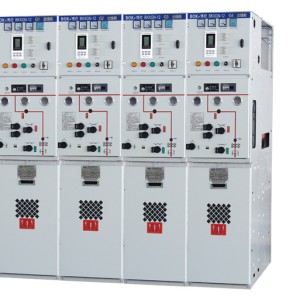

BKXGN-12-SIS3 สวิตช์แรงดันไฟฟ้ากลาง

BKXGN-12-SIS3 สวิตช์แรงดันไฟฟ้าปานกลางแบบฉนวนกันความร้อนแบบเต็มรูปแบบ; โซลูชันเต็มรูปแบบรวมถึงการป้องกันสายเบรกเกอร์การป้องกันหม้อแปลงการควบคุมโหลดเครื่องใช้ไฟฟ้ารวมกันฟิวส์แหล่งจ่ายไฟ PT การเชื่อมต่อรถบัสยกหม้อแปลงที่ใช้แล้ว ฯลฯให้ชุดของโซลูชันสําหรับการอัพเกรดกริดไฟฟ้าและผู้ใช้การกระจายและการกําหนดค่าการรวมกันของสถานีฐานเทอร์มินัลอัจฉริยะเพื่อตอบสนองความต้องการของกริดอัจฉริยะผลิตภัณฑ์นี้สามารถใช้เป็นอุปกรณ์กระจายไฟฟ้าสําหรับเครือข่ายวงแหวนของระบบไฟฟ้าและยังสามารถใช้เป็นอุปกรณ์กระจายไฟฟ้าสําหรับการก่อสร้างเมืองของผู้ประกอบการอุตสาหกรรมและเหมืองแร่และมีลักษณะของความอเนกประสงค์อเนกประสงค์

สวิตช์ที่หุ้มฉนวนอย่างเต็มที่มันเป็นการใช้วัสดุฉนวนกันความร้อนที่เป็นของแข็งเป็นสื่อสีเขียวหลักตัดสูญญากาศและการเชื่อมต่อแบบนําไฟฟ้าสวิตช์แยกสวิตช์พื้นดินรถบัสหลักรถบัสสาขาและวงจรไฟฟ้าชั้นนําอื่น ๆ จะเป็นเดี่ยวหรือรวมกันแล้วห่อด้วยฉนวนกันความร้อนที่เป็นของแข็งเป็นหนึ่งหรือหลายโมดูลที่มีฉนวนกันความร้อนเต็มรูปแบบและประสิทธิภาพการปิดผนึกเต็มรูปแบบพร้อมฟังก์ชั่นบางอย่างซึ่งสามารถรวมหรือขยายได้อีกพื้นผิวของโมดูลที่สามารถสัมผัสได้โดยบุคคลเคลือบด้วยโล่นําไฟฟ้าหรือกึ่งนําไฟฟ้าและต่อสายดินโดยตรงและเชื่อถือได้และตู้เครือข่ายแหวนสามารถสัมผัสได้และโมดูลลูปหลักที่สามารถสัมผัสได้โดยบุคคลหนึ่งติดตั้งตาข่ายสายดินและเคลือบด้วยโล่นําไฟฟ้าและต่อสายดินโดยตรงและเชื่อถือได้ซึ่งไม่ก่อให้เกิดความเสี่ยงเมื่อดําเนินการบํารุงรักษาที่ไม่มีประสิทธิภาพเพื่อให้ผู้ใช้สามารถปลอดภัยในระหว่างการดําเนินงานและการบํารุงรักษา

สวิตช์ตัดการเชื่อมต่อสามสถานี - ไม่มีการแบ่งเท็จการออกแบบสวิตช์ตัดการเชื่อมต่อสอดคล้องกับมาตรฐานของ GB1985-2004 และใช้โครงสร้างกระบวนการพิเศษ

การออกแบบเสาของเบรกเกอร์ - หนึ่งนําเทคโนโลยีการป้องกันสองชั้นมาใช้

การเชื่อมต่อของเบรกเกอร์สวิทช์ตัดการเชื่อมต่อและบัสบาร์ทั้งหมดใช้เทคโนโลยีการตรวจสอบออนไลน์และวัสดุปิดผนึกฉนวนกันความร้อนใหม่ - กระบวนการโลหะผสมของวัสดุฉนวนกันความร้อนใหม่อีพ็อกซี่เรซิน อนุภาคยาง อนุภาคทรงกลมของซิลิก้า อนุภาคแถบซิลิกอน ผงซิลิคอนจะถูกเพิ่มเข้าไปในตาข่ายป้องกัน

กล่องฉนวนที่ปิดสนิทของสวิตช์ตัดการเชื่อมต่อสามสถานีสามารถเติมเต็มด้วยอากาศแห้งและแรงดัน 0.04MPa เพื่อป้องกันการบุกรุกของความชื้นภายในจากการควบแน่นและติดตั้งเครื่องวัดความดันเพื่อตรวจสอบความดันภายในออนไลน์เพื่อป้องกันการรั่วไหลและทําให้เกิดการควบแน่นภายในที่เกิดจากการแทรกซึมของก๊าซความชื้น

ระบบความดันปานกลางได้รับการป้องกันจากสภาพแวดล้อมที่รุนแรง (มลพิษก๊าซกัดกร่อนการควบแน่นความชื้นฝุ่นละออง ฯลฯ)ลดศักยภาพในการเกิดอาร์คอย่างมีนัยสําคัญอายุการใช้งานที่ยาวนานขึ้นและเทคโนโลยีฉนวนกันความร้อนที่เชื่อถือได้ในสถานการณ์ที่หลากหลาย - ไม่มีฉนวนกันความร้อนก๊าซ SF6 ไม่มีก๊าซเรือนกระจกและการปกป้องสิ่งแวดล้อม

การออกแบบแบบโมดูลาร์ - เบรกเกอร์สวิตช์ตัดการเชื่อมต่อสามสถานีพร้อมอุปกรณ์ต่อสายดินขนาดเล็กโครงสร้างกะทัดรัดใช้งานง่ายและบํารุงรักษา

ชุดโซลูชันที่ครอบคลุม การรวมกันของรูปแบบสามารถเปลี่ยนแปลงได้โดยมีโครงสร้างสองโครงสร้างของการแยกบนและล่างเพื่อแก้ปัญหาผู้ใช้ที่แตกต่างกัน

การขยายตัวและการเปลี่ยนแปลง - สามารถนําไปใช้ในการเปลี่ยนแปลงต่างๆในสนามเพื่อรวมการขยายตัวและการออกแบบความกว้าง 375 เป็นการทดแทนโดยตรงสําหรับผลิตภัณฑ์ SF6 บางอย่าง

BK X G N □ - 12 / □  - □

แรงลัดวงจรที่ได้รับการจัดอันดับ (KA)

--- --- ปัจจุบันที่ได้รับการจัดอันดับ (A)

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (เควี)

- - - - - - - - - - หมายเลขซีเรียลการออกแบบ

การติดตั้งภายในอาคาร

ฉนวนกันความร้อนของแข็ง

- - - - - - - -

รหัสขององค์กร

เงื่อนไขการใช้งาน

อุณหภูมิโดยรอบ: -45 °C ~ 45 °C

ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยขนาดใหญ่เฉลี่ยต่อวัน s95%, เฉลี่ยต่อเดือน ≤90%

ความสูง: 4000 เมตร

ความต้านทานแผ่นดินไหว: 8 องศา

ระดับการป้องกัน: ตราประทับร่างกายสด IP67, ถังฟิวส์ IP67, ที่อยู่อาศัยสวิตช์ IP3X

◆อุณหภูมิโดยรอบสูง: 40 °C;

◆อุณหภูมิแวดล้อมต่ํา: -45 °C;

◆ความสูง: 4000 เมตร;

◆อุณหภูมิเฉลี่ยต่อวัน: 35 °C;

◆ความชื้นเฉลี่ยต่อวัน: 95%;

◆ความชื้นเฉลี่ยในดวงจันทร์ใหญ่: 90%:

◆ความรุนแรงของแผ่นดินไหวที่สําคัญ: แมกนิจูด 8;

◆ควรติดตั้งสวิตช์ในสถานที่ที่ไม่มีไฟไหม้ไม่มีอันตรายจากการระเบิดและไม่มีการสั่นสะเทือนอย่างรุนแรง

มาตรฐานการใช้งาน:

◆มาตรฐานสากล

IEC62271-1-2007 สวิตช์แรงดันสูงและอุปกรณ์ควบคุมส่วนที่ 1: ข้อกําหนดทั่วไป

IEC62271-200-2003 "1 ~ 52kV AC สวิตช์โลหะปิดและอุปกรณ์ควบคุม"

◆มาตรฐานแห่งชาติ:

GB3906-2006 "3.6 ~ 40.5kV AC โลหะปิดสวิตช์และอุปกรณ์ควบคุม"

GB / T11022-1999 "เงื่อนไขทางเทคนิคทั่วไปสําหรับสวิตช์แรงดันสูงและมาตรฐานอุปกรณ์ควบคุม"

GB1984-2003 "เบรกเกอร์ไฟฟ้าแรงสูง AC"

GB1985-2004 "สวิตช์ตัดการเชื่อมต่อ AC แรงดันสูงและสวิตช์สายดิน"

GB3804-2004 "3.6Kv ~ 40.5kV สวิตช์โหลด AC แรงดันสูง"

DL / T404-2007 "3.6 ~ 40.5kV AC สวิตช์โลหะปิดและอุปกรณ์ควบคุม"

DL / T5932006 "เงื่อนไขทางเทคนิคทั่วไปสําหรับมาตรฐานสวิตช์ไฟฟ้าแรงสูงและอุปกรณ์ควบคุม"

◆มาตรฐานของ บริษัท ตารางรัฐของจีน:

QVGDW730-2012 "เงื่อนไขทางเทคนิคสําหรับตู้ตาข่ายหุ้มฉนวนแข็ง 12kV"

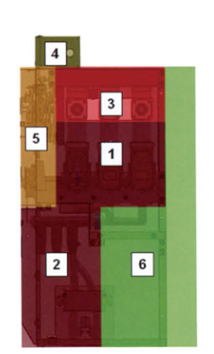

※ประเภทการแยกที่ต่ํากว่า

※ประเภทแยกด้านบน

■พารามิเตอร์ทางเทคนิคของสวิตช์

■พารามิเตอร์ทางเทคนิคของสวิทช์สายดินแยก

■พารามิเตอร์ทางเทคนิคของเบรกเกอร์ (V หน่วย)

■พารามิเตอร์ทางเทคนิคของการเปลี่ยนโหลด (หน่วย C)

■พารามิเตอร์ทางเทคนิคของสวิตช์โหลดพร้อมฟิวชั่น (C หน่วย)
