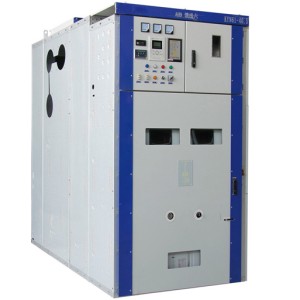

เราจะนําเสนอประสิทธิภาพวิธีการใช้งานที่ปลอดภัยและพารามิเตอร์ทางเทคนิคของ KYN61-40.5 สวิตช์แรงดันกลาง
แบบจําลองและความหมาย
K Y N 61-40.5 / □ - □
การตัดลัดวงจรที่ได้รับการจัดอันดับ (kA)
---ปัจจุบันที่ได้รับการจัดอันดับ (A)
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (Kวี เคอร์)
- - - - - - - - - - หมายเลขซีเรียลการออกแบบ
--- --- --- --- --- --- --- --- --- --- --- ---
ประเภทการกําจัด
- - - - - - -
ใช้สภาพแวดล้อม
ขีด จํากัด บนของอุณหภูมิโดยรอบคือ 40 °Cและค่าเฉลี่ยที่วัดได้ภายใน 24 ชั่วโมงไม่เกิน 35 °C
ขีด จํากัด ที่ต่ํากว่า -15 °C:
ความสูง: ไม่เกิน 1000 เมตรเหนือระดับน้ําทะเล;
ความชื้นสัมพัทธ์: เฉลี่ยต่อวันไม่เกิน 95% เฉลี่ยต่อเดือนไม่เกิน 90%
ความรุนแรงของแผ่นดินไหว: ไม่เกิน 8 องศา;
ความดันไอน้ํา: ค่าเฉลี่ยต่อวันไม่เกิน 2.2kPa และค่าเฉลี่ยต่อเดือนไม่เกิน 90%
พารามิเตอร์ทางเทคนิค
พารามิเตอร์ทางเทคนิคหลักของสวิทช์สูญญากาศ
หมายเลขซีเรียล | โครงการ | ขนาด | พารามิเตอร์ |
1 | แรงดันไฟฟ้าที่จัดอันดับ | Kวี เคอร์ | 40.5 |
2 | เหลียนฉาง | A | 12501600 2000 |
3 | ความถี่ที่ได้รับการจัดอันดับ | เฮิตซ์ | 50 |
4 | ได้รับการจัดอันดับสําหรับระยะสั้นทนต่อกระแส | kA | 20 25 31.5 |
5 | จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 63 80 |
6 | ความถี่ไฟฟ้าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า | Kวี เคอร์ | 95/1 นาที |
7 | ได้รับการจัดอันดับฟ้าผ่าแรงดันไฟฟ้าทนต่อแรงกระแทก | Kวี เคอร์ | 185 |
8 | ระยะเวลาการลัดวงจร | S | 4 |
9 | ระดับการป้องกัน | IP3X |
พารามิเตอร์ทางเทคนิคหลักของเบรกเกอร์สูญญากาศ
หมายเลขซีเรียล | โครงการ | ตําแหน่งการทอผ้า | พารามิเตอร์ |
1 | แรงดันไฟฟ้าที่จัดอันดับ | Kวี เคอร์ | 40.5 |
2 | ความถี่ที่ได้รับการจัดอันดับ | เฮิตซ์ | 50 |
3 | ความถี่ไฟฟ้าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า | Kวี เคอร์ | 95 / lmin |
4 | ได้รับการจัดอันดับฟ้าผ่าแรงดันไฟฟ้าทนต่อแรงกระแทก | Kวี เคอร์ | 185 |
5 | จัดอันดับปัจจุบัน | A | 12501600 2000 |
6 | ได้รับการจัดอันดับสําหรับระยะสั้นทนต่อกระแส | kA | 20 25 31.5 |
7 | จัดอันดับลัดวงจรทําลายกระแส | KA | 20 25 31.5 |
8 | จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 63 80 |
9 | ระยะเวลาการลัดวงจร | ms | 4 |
10 | เวลาเปิดทําการ | ms | 30 S 1 W 60 |
11 | ฮีฮีเวลา | ms | 50 & t W ] 00 |
12 | 88 จํานวนครั้งที่กระแสไฟฟ้าถูกขัดจังหวะในลัดวงจรคงที่ | เวลา | 20 |
13 | ชีวิตเครื่องจักรกล | เวลา | 10000 |
พารามิเตอร์ทางเทคนิคหลักของเครื่องจักรการดําเนินงานสปริง
ชื่อ | หน่วย | ค่าตัวเลข | |
แรงดันไฟฟ้าที่ใช้งานได้จัดอันดับ | ขดลวดแยก | วี | DC220 / 110 AC220 / 110 |
ขดลวดปิด | |||
จัดอันดับการทํางานในปัจจุบัน | ขดลวดแยก | A | O.96 (22Oวี) 1.O5I11Oวี) |
ขดลวดปิด | |||
พลังงานการจัดเก็บมอเตอร์พลังงาน | W | 230 | |
แรงดันไฟฟ้าที่จัดอันดับมอเตอร์การจัดเก็บพลังงาน | วี | DC220 / 110 AC220 / 110 | |
เวลาจัดเก็บพลังงาน | S | w 12 |
ลักษณะโครงสร้างของสวิตช์
สวิตช์ได้รับการออกแบบตามมาตรฐาน GB3906-1991 และ IEC298 สําหรับสวิตช์โลหะหุ้มเกราะทั้งหมดประกอบด้วยสองส่วน: ตู้และส่วนที่สามารถสกัดได้ (รถเข็น)โครงสร้างตู้สําเร็จรูปและเกลียวเข้าด้วยกันส่วนภายในของสวิตช์แบ่งออกเป็นห้องเบรกเกอร์ห้องบัสบาร์หลักห้องสายเคเบิลและห้องเครื่องมือรีเลย์ที่มีพาร์ติชันโลหะระดับการป้องกันของตู้บรรจุถึง IP3X ระดับการป้องกันระหว่างแต่ละช่องคือ IP2X และชิ้นส่วนโครงสร้างโลหะทั้งหมดถูกต่อสายดินอย่างเชื่อถือได้และแต่ละช่องของระบบวงจรหลักมีช่องปล่อยแรงดันไอเสียที่เป็นอิสระ
1.ตู้และพาร์ทิชัน
เปลือกและพาร์ติชันของสวิตช์เกียร์ถูกเกลียวเข้าด้วยกันกับแผ่นเหล็กรีดเย็นหลังจากผ่านการประมวลผลและงอโดยเครื่องมือ CNCดังนั้นสวิตช์ที่ประกอบขึ้นสามารถมั่นใจได้ว่าความสม่ําเสมอของมิติโครงสร้างอุปกรณ์สวิตช์แบ่งออกเป็นห้องเบรกเกอร์ห้องบัสบาร์หลักห้องสายเคเบิลและห้องเครื่องมือรีเลย์และแต่ละส่วนถูกแยกออกจากกันโดยพาร์ติชันโลหะที่ต่อสายดิน
2.รถเข็น
รถเข็นมือสามารถแบ่งออกเป็นรถเข็นเบรกเกอร์รถเข็นหม้อแปลงแรงดันไฟฟ้ารถเข็นวัดรถเข็นแยก ฯลฯ ตามวัตถุประสงค์
รถเข็นมีตําแหน่งทดสอบ / ฉนวนและตําแหน่งทํางานในตู้และแต่ละตําแหน่งติดตั้งอุปกรณ์เงินร่วมเพื่อให้แน่ใจว่ารถเข็นไม่สามารถเคลื่อนย้ายได้โดยไม่สะดวกเมื่ออยู่ในสองตําแหน่งข้างต้น
3.ช่องเบรกเกอร์
มีการติดตั้งแทร็กเฉพาะภายในช่องเบรกเกอร์เพื่อให้รถเข็นสามารถเคลื่อนย้ายได้เมื่อเบรกเกอร์เคลื่อนที่ระหว่างตําแหน่งการทํางานของตําแหน่งทดสอบพนังแยกจะเปิดหรือปิดโดยอัตโนมัติซึ่งช่วยให้มั่นใจได้ว่าพนักงานจะไม่
สัมผัสร่างกายที่มีการชาร์จรถเข็นสามารถใช้งานได้โดยปิดประตูตู้และสามารถมองเห็นรถเข็นในตู้ผ่านหน้าต่างดูรวมถึงป้ายฟังก์ชั่นใด ๆ บนรถเข็น
4.ห้อง Busbar
รถบัสหลักนําจากสวิตช์ชิ้นหนึ่งไปยังอีกชิ้นหนึ่งโดยใช้บัสบาร์สาขาและกล่องติดต่อแบบคงที่ซึ่งถูกแก้ไขด้วยแขนบัสบาร์เมื่อข้ามแผงด้านข้างของตู้ที่อยู่ติดกันบัสบาร์ทั้งหมดเป็นฉนวนกันความร้อนด้วยฉนวนคอมโพสิต
5.ช่องเคเบิล
สามารถติดตั้ง PT, สวิตช์พื้นดิน, ตัวหยุดไฟกระชากและสายเคเบิลหลายสายได้ในห้องสายเคเบิล
6.ห้องถ่ายทอด
แผ่นรีเลย์และแผงสามารถติดตั้งกับส่วนประกอบรองเช่นการควบคุมองค์ประกอบการป้องกันการวัดเครื่องมือแสดงผลตัวบ่งชี้การตรวจสอบสด ฯลฯ
7.อุปกรณ์เชื่อมต่อ
สวิตช์มีอุปกรณ์เชื่อมต่อที่เชื่อถือได้เพื่อความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์:
![]() | ![]() | ![]() |
ส่งเสริมการติดตั้งการเชื่อมต่อกัน | KYN61-40.5 (Z) ตู้รถเข็นหุ้มเกราะ | สวิตช์สายดิน |
เมื่อสวิตช์สายดินอยู่ในตําแหน่งเปิดรถเข็นมือสามารถย้ายจากตําแหน่งทดสอบ / ฉนวนไปยังตําแหน่งทํางาน: และประตูหลังไม่สามารถเปิดได้ซึ่งป้องกันไม่ให้เข้าสู่ช่วงเวลาสดโดยไม่ได้ตั้งใจ
เมื่อรถเข็นถูกดึงออกจากตู้อย่างสมบูรณ์หรือเมื่อรถเข็นถูกต่อสายดินในตําแหน่งทดสอบ / ฉนวนในตู้เพื่อเปิดล็อคและปลดล็อคสวิตช์สายดินสามารถปิดได้ เมื่อรถเข็นอยู่ในตําแหน่งทํางานสวิตช์สายดินไม่สามารถปิดได้ป้องกันการเชื่อมต่อที่ผิดพลาดของสวิตช์สายดินและป้องกันไม่ให้รถเข็นหลายมือย้ายไปยังตําแหน่งทํางานเมื่อสวิตช์สายดินอยู่ในตําแหน่งปิด
รถเข็นเบรกเกอร์สามารถใช้งานเบรกเกอร์ได้เฉพาะเมื่ออยู่ในตําแหน่งทดสอบ / แยกหรือตําแหน่งทํางาน: และหลังจากที่เบรกเกอร์ได้รับการตั้งชื่อแล้วรถเข็นจะไม่สามารถเคลื่อนไหวได้ซึ่งป้องกันไม่ให้โหลดสดบังเอิญผลักและดึงเบรกเกอร์สามารถติดตั้งการเชื่อมต่อไฟฟ้าระหว่างแต่ละตู้ได้
อุปกรณ์ต่อสายดิน
ในห้องสายเคเบิลมีบัสบาร์สายดินขนาด 6x50mm2 แยกต่างหากซึ่งสามารถวิ่งผ่านตู้ที่อยู่ติดกันและมีการติดต่อกับตู้ได้ดี
โครงการเดินสายไฟหลัก
มี 27 โครงการทั่วไปที่ใช้กันทั่วไปสําหรับโครงการเดินสายหลักของสวิตช์ซึ่งสามารถตอบสนองความต้องการของผู้ใช้สําหรับสายเคเบิลเข้าและออกสายการเข้าและออกสายการติดต่อและการวัดการป้องกัน ฯลฯ
หมายเลขแผน | 01 | 02 | 03 | 04 | |

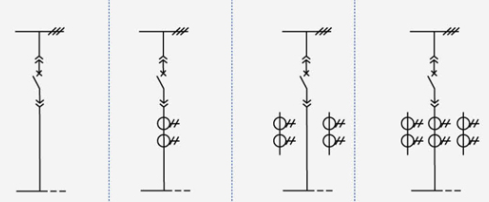

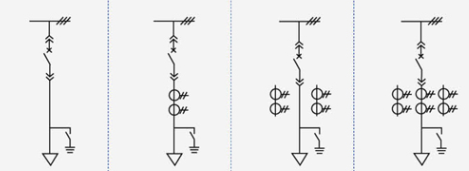

แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
ไดรเวอร์วงจรใหม่ ZN85-40.5 | 1 | 1 | 1 | 1 | |
หม้อแปลงกระแสไฟฟ้า LDBJ8 (9)-35 | 2 | ||||
สวิตช์สายดิน IN22-40.5/31.5 | 1 | 1 | 1 | 1 | |
ใช้งาน | ค่าใช้จ่ายสูงสุด | ค่าใช้จ่ายสูงสุด | ค่าใช้จ่ายสูงสุด | ค่าใช้จ่ายสูงสุด |
หมายเลขแผน | 05 | 06 | 07 | 08 | |

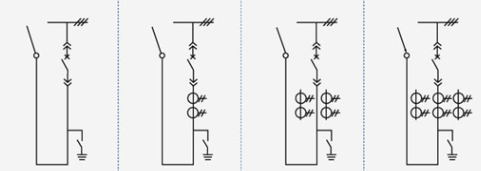

แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
ไดรเวอร์วงจรใหม่ ZN85-40.5 | 1 | 1 | 1 | 1 | |
หม้อแปลงกระแสไฟฟ้า LDBJ8 (9)-35 | 2 | 3 | |||
สวิตช์สายดิน IN22-40.5/31.5 | 1 | 1 | 1 | 1 | |
ใช้งาน | เต้าเสียบสายเคเบิล | เต้าเสียบสายเคเบิล | เต้าเสียบสายเคเบิล | เต้าเสียบสายเคเบิล |
หมายเลขแผน | 09 | 10 | 11 | 12 | |
แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
ไดรเวอร์วงจรใหม่ ZN85-40.5 | 1 | 1 | 1 | 1 | |
หม้อแปลงกระแสไฟฟ้า LDBJ8 (9)-35 | 1 | 2 | 3 | ||
ใช้งาน | ติดต่อซ้าย (ขวา) | ติดต่อซ้าย (ขวา) | ติดต่อซ้าย (ขวา) | ติดต่อซ้าย (ขวา) |
หมายเลขแผน | 13 | 14 | 15 | 16 | |

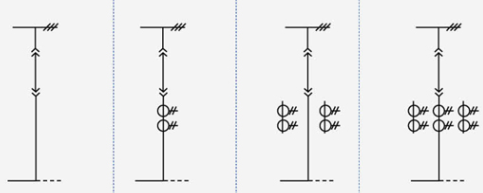

แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
ไดรเวอร์วงจรใหม่ ZN85-40.5 | |||||
หม้อแปลงกระแสไฟฟ้า LDBJ8 (9)-35 | 1 | 2 | 3 | ||
ใช้งาน | ติดต่อ | ติดต่อ | ติดต่อ | ติดต่อ |
หมายเลขแผน | 17 | 18 | 19 | 20 | |

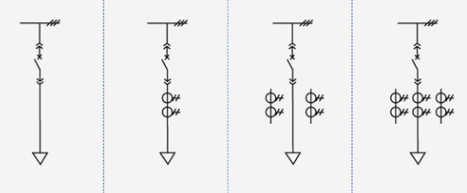

แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
ไดรเวอร์วงจรใหม่ ZN85-40.5 | 1 | 1 | 1 | 1 | |
หม้อแปลงกระแสไฟฟ้า LDBJ8 (9)-35 | 1 | 2 | 3 | ||
ใช้งาน | สายเคเบิลใน | สายเคเบิลใน | สายเคเบิลใน | สายเคเบิลใน |
หมายเลขแผน | 21 | 22 | 23 | 24 | |
แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
ไดรเวอร์วงจรใหม่ ZN85-40.5 | 1 | 1 | 1 | 1 | |
หม้อแปลงกระแสไฟฟ้า LDBJ8 (9)-35 | 1 | 2 | 3 | ||
ใช้งาน | ค่าใช้จ่ายใน | ค่าใช้จ่ายใน | ค่าใช้จ่ายใน | ค่าใช้จ่ายใน |
หมายเลขแผน | 25 | 26 | 27 | 28 | |

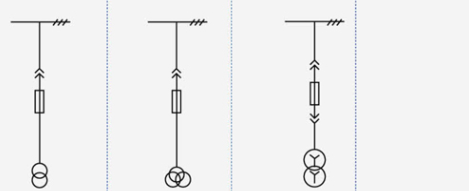

แผนภาพสายไฟหลัก | ![]() | ||||
อุปกรณ์ไฟฟ้าหลัก | จัดอันดับปัจจุบัน | 125,016,002,000 | |||
หม้อแปลงแรงดันไฟฟ้า LDX9-35 | |||||
ฟิวส์ XPNP-35 | 2 | 3 | 2 | ||
ตัวจับไฟกระชาก YH5WS-51/134Q | 3 | ||||
หม้อแปลงไฟฟ้า SCB9-50-35 / 0.4 | 1 | ||||
ใช้งาน | หม้อแปลงแรงดันไฟฟ้า | หม้อแปลงแรงดันไฟฟ้า | การใช้งานสถานีเปลี่ยนไป |

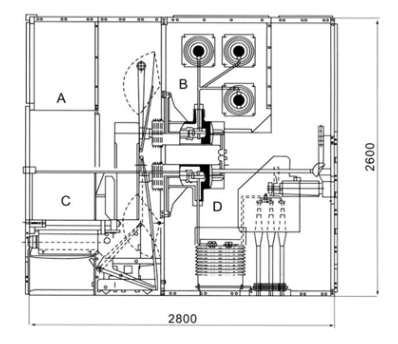

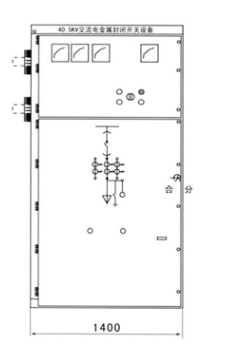

ขนาดและแผนผังของโครงสร้างสวิตช์
![]() | ![]() |
ขนาด (WxDxH): 1400x2800x2600 | แผนผังของโครงสร้างของสวิตช์ A ห้องเครื่องมือรีเลย์ B ห้องบัส C ห้องเบรกเกอร์ D สายเคเบิล |
ติดตั้งตู้สวิตช์
1.ความสูงของห้องไฟฟ้า: ≥4500 มม:
2.ระยะทางจากด้านหลังของตู้ไปยังผนัง: ≥1500mm;
3.ความเรียบของกรอบรากฐาน: ≤1mm / m?;
4.ส่วนหนึ่งของรากฐานฝังเหล็กช่องเหนือพื้นดินจะต้องไม่เกิน 3 มม;
5.สามารถยึดติดกับรากฐานได้โดยการเชื่อมหรือเชื่อม:
6.น้ําหนักของสวิตช์ประมาณ 1800 กิโลกรัม:
7.ความกว้างของทางเดินการดําเนินงานของสวิตช์ (แถวเดียว): ≥3000mm, แถวคู่ (เผชิญหน้า) ≥4000mm
ความสม่ําเสมอของผลิตภัณฑ์
หมายเลขโครงการหลักของสายรองแผนภาพระบบบัสเดี่ยวแผนภาพการจัดเรียงและแผนภาพเค้าโครง
แผนภาพแผนผังวงจรไฟฟ้าทุติยภูมิและแผนผังการจัดเตรียมขั้ว:
แบบจําลองข้อกําหนดและปริมาณของชิ้นส่วนไฟฟ้าของสวิตช์;
ข้อกําหนดและวัสดุของบัสบาร์หลักและบัสบาร์สาขา:
ชื่อและปริมาณของอะไหล่และอะไหล่:
ความต้องการพิเศษได้รับการตกลงกับผู้ผลิต
เนื่องจากการปรับปรุงเทคโนโลยีผลิตภัณฑ์อย่างต่อเนื่องข้อมูลทั้งหมดควรได้รับการยืนยันโดยแผนกเทคนิคล่าสุดของโรงงานและจะมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
คําแนะนําการสั่งซื้อ
ผู้ใช้ควรให้ข้อมูลด้านเทคนิคต่อไปนี้เมื่อสั่งซื้อ:
แผนภาพโครงการเดินสายไฟหลักวัตถุประสงค์และแผนภาพระบบสายเดี่ยว: แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: กระแสไฟฟ้าที่ได้รับการจัดอันดับ: กระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับ: แผนภาพรูปแบบห้องกระจายและการจัดสวิตช์และแผนภาพการกําหนดค่า ฯลฯ
ระบุข้อกําหนดของสายเคเบิลขาเข้าและขาออก
ข้อกําหนดสําหรับการควบคุมการวัดและฟังก์ชั่นการป้องกันของสวิตช์และข้อกําหนดอื่น ๆ สําหรับการล็อคและอุปกรณ์อัตโนมัติ
รุ่น ข้อมูลจําเพาะ และปริมาณของชิ้นส่วนไฟฟ้าหลักในสวิตช์เช่นสวิตช์ระหว่าง!หรือตู้ขาเข้าจําเป็นต้องเชื่อมต่อด้วยสะพานบัสบาร์และควรมีข้อกําหนดเฉพาะอย่างยิ่งเช่นความสูงที่ได้รับการจัดอันดับของสะพานบัสบาร์และช่วงของสะพานบัสบาร์จากความสูงจากพื้นดิน
เมื่อใช้สวิตช์เกียร์ในสภาพแวดล้อมพิเศษควรมีรายละเอียดในช่วงเวลาของการสั่งซื้อ
ความต้องการพิเศษอื่น ๆ

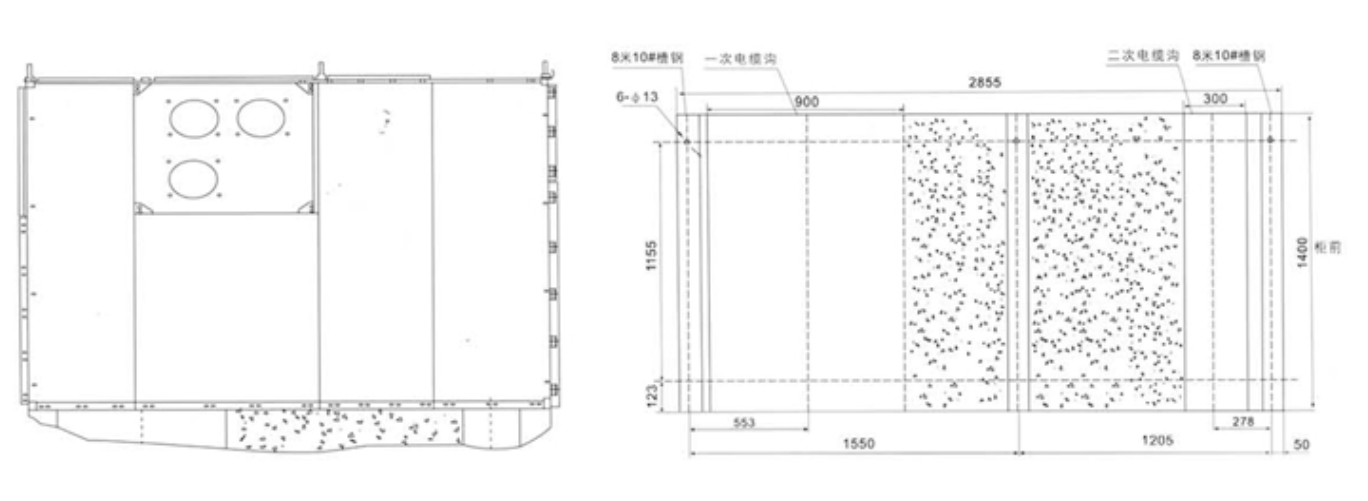

แผนภาพการติดตั้งสวิตช์
