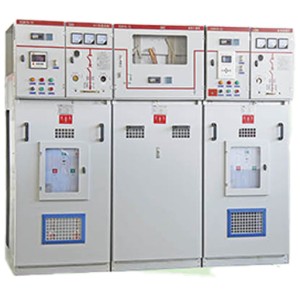

XGN15-12 สวิตช์ไฟฟ้าแรงดันกลาง

XGN15-12 ชนิดกล่องคงที่ AC โลหะปิดสวิตช์เป็นสวิตช์ซัลเฟอร์ hexafluoride เป็นสวิตช์หลักและตู้ทั้งหมดใช้ฉนวนกันความร้อนอากาศเหมาะสําหรับระบบอัตโนมัติการกระจายพลังงานทั้งขนาดกะทัดรัดและขยายโลหะปิดสวิตช์ที่มีโครงสร้างที่เรียบง่ายการดําเนินงานที่ยืดหยุ่นเชื่อถือได้เชื่อถือได้ติดตั้งง่ายและลักษณะอื่น ๆ สําหรับการใช้งานที่แตกต่างกันความต้องการของผู้ใช้ที่แตกต่างกันสามารถให้โซลูชันทางเทคนิคที่น่าพอใจ การยอมรับเทคโนโลยีการตรวจจับและการป้องกันไมโครคอมพิวเตอร์ใหม่ควบคู่ไปกับประสิทธิภาพทางเทคนิคขั้นสูงและโซลูชันการประกอบแสงและยืดหยุ่นสามารถตอบสนองความต้องการที่เปลี่ยนแปลงของตลาด

สวิตช์หลักของ XGN5-12 ชนิดกล่องคงที่ AC โลหะปิดสวิตช์ใช้ประเภท FLN36 และประเภท FLN48 ตามลําดับสวิตช์โหลด SF6, ABB ประเภท SFG เดิมและ ABB เดิม VD4 / S, เบรกเกอร์ HD4 / S และเบรกเกอร์ VSl ยังสามารถติดตั้งได้ตามความต้องการของผู้ใช้

การใช้หลัก:

XGN15-12 ชนิดกล่องคงที่ AC โลหะปิดสวิตช์เกียร์เหมาะสําหรับ AC 50HZ, ระบบไฟฟ้า 12KV เคอร์ ใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนสายเคเบิลอุตสาหกรรมและพลเรือนและโครงการจ่ายไฟที่ยังไม่เสร็จสิ้น

โดยเฉพาะอย่างยิ่งเหมาะสําหรับสถานที่ต่อไปนี้: การกระจายพลังงานในพื้นที่ที่อยู่อาศัยในเมืองสถานีย่อยรองขนาดเล็กสถานีสลับสถานีอุตสาหกรรมและเหมืองแร่ห้างสรรพสินค้าสนามบินรถไฟใต้ดินการผลิตพลังงานลมโรงพยาบาลสนามกีฬาทางรถไฟอุโมงค์ ฯลฯ

เงื่อนไขปกติของการใช้งาน

◆การจัดสรร ≤1000m. (Ifมีความต้องการพิเศษโปรดระบุเมื่อสั่งซื้อ)

◆อุณหภูมิแวดล้อม: -25 °C - 40 °C

◆ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95%; ความชื้นสัมพัทธ์เฉลี่ยรายเดือนไม่เกิน 90%

◆ความต้านทานต่อแผ่นดินไหว: 8 องศา

◆ไม่มีการสั่นสะเทือนและผลกระทบที่รุนแรงและสถานที่ที่มีไฟไหม้การกัดกร่อนทางเคมีและอันตรายจากการระเบิด

การใช้หลัก:

XGN15-12 กล่องคงที่ AC โลหะปิดสวิตช์เกียร์เหมาะสําหรับ AC 50Hz, ระบบไฟฟ้า 12KV เคอร์ ใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนสายเคเบิลอุตสาหกรรมและโยธาและโครงการปลายแหล่งจ่ายไฟ

โดยเฉพาะอย่างยิ่งเหมาะสําหรับสถานที่ต่อไปนี้: การกระจายไฟฟ้าที่อยู่อาศัยในเมืองสถานีย่อยอุตสาหกรรมขนาดเล็กสถานีสวิตช์อุตสาหกรรมและเหมืองแร่ผู้ประกอบการห้างสรรพสินค้าสนามบินรถไฟใต้ดินการผลิตพลังงานลมโรงพยาบาลสนามกีฬารถไฟอุโมงค์ ฯลฯ

เงื่อนไขปกติของการใช้งาน

ความสูง ≤1000m (Ifมีความต้องการพิเศษโปรดระบุเมื่อสั่งซื้อ)

อุณหภูมิแวดล้อม: -25 °C ~ 40 °C

ความชื้นสัมพัทธ์เฉลี่ยต่อวันไม่ควรเกิน 95%; ความชื้นสัมพัทธ์เฉลี่ยต่อเดือนไม่เกิน 90%

ความต้านทานต่อแผ่นดินไหว: 8 องศา;

ไม่มีการสั่นสะเทือนและแรงกระแทกที่รุนแรงและสถานที่ที่มีไฟไหม้การกัดกร่อนของสารเคมีและอันตรายจากการระเบิด

ตรงตามมาตรฐาน

· IEC 298 · IEC 265 · IEC 129 · IEC 694

· IEC 420 · IEC 56 · IEC 529 · IEC 932

· GB3804 · GB3906 · GB11022

ความหมายแบบจําลอง

X G N 15-12 - II III

สวิตช์โหลด SFG / หรือสวิตช์โหลด RN48

สวิตช์โหลด RN36

--- --- --- --- ระดับแรงดันไฟฟ้า (KV เคอร์)

- - - - - - - - - - หมายเลขซีเรียลการออกแบบ

- - - - - - - - - - - - - ประเภทในร่ม

- - - - - - Fixed

ประเภทกล่อง

พารามิเตอร์ทางเทคนิคและขนาด
