เราจะนําเสนอประสิทธิภาพวิธีการดําเนินงานที่ปลอดภัยและพารามิเตอร์ทางเทคนิคของ YBM-12 (24) สถานีย่อยหน่วยส่วนขนาดกะทัดรัด
การแนะนําสินค้า

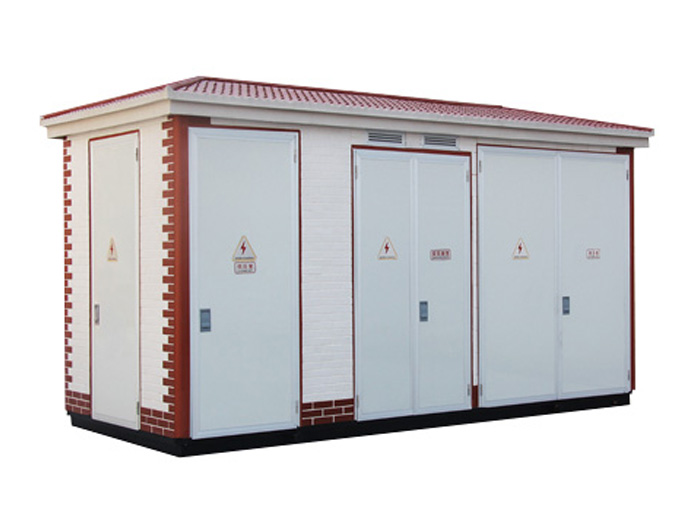

สถานีไฟฟ้าย่อยที่ติดตั้งไว้ล่วงหน้าชุด YBM-12 (24) หรือที่เรียกว่าหม้อแปลงกล่องยุโรปเป็นชุดอุปกรณ์กระจายไฟฟ้าขนาดกะทัดรัดที่สมบูรณ์แบบซึ่งรวมเครื่องใช้ไฟฟ้าแรงสูงหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าแรงดันต่ําอุปกรณ์มีลักษณะของชุดที่สมบูรณ์แข็งแกร่งโครงสร้างขนาดกะทัดรัดขนาดเล็กเคลื่อนย้ายง่ายการดําเนินงานที่ปลอดภัยและเชื่อถือได้การบํารุงรักษาที่สะดวกรูปร่างที่สวยงาม ฯลฯโดยเฉพาะอย่างยิ่งเหมาะสําหรับการกระจายพลังงานสาธารณะในเมืองอาคารสูงชุมชนที่อยู่อาศัยผู้ประกอบการอุตสาหกรรมและเหมืองแร่ท่าเรือบ่อน้ํามันสวนสาธารณะสถานีสนามบินรถไฟใต้ดินทางหลวงและสถานที่จ่ายไฟอื่น ๆ เป็นหม้อแปลงและอุปกรณ์การกระจายชนิดใหม่
โครงสร้างสินค้า
โครงสร้างพื้นฐานของสถานีย่อยที่ติดตั้งไว้ล่วงหน้าคือการแบ่งส่วนหลักสามส่วนของอุปกรณ์ไฟฟ้าแรงสูงหม้อแปลงไฟฟ้าและอุปกรณ์ไฟฟ้าแรงดันต่ําเป็นห้องเพื่อสร้างรูปร่าง "เป้าหมาย" หรือ "ผลิตภัณฑ์"แบบอักษร "ตา" เปรียบเทียบกับแบบอักษร "ปักหมุด"; การเดินสายไฟประเภท "ฉัน" สะดวกมากขึ้นดังนั้นส่วนใหญ่จึงใช้รูปแบบแบบแบบอักษร "ฉัน" และโครงสร้างรูปแบบ "ปักหมุด" ค่อนข้างกะทัดรัดโดยเฉพาะอย่างยิ่งเมื่อพื้นที่พื้นที่ของไซต์ติดตั้งมี จํากัด จึงเป็นประโยชน์มากขึ้นในการเลือกโครงสร้างแบบอักษร "ปักหมุด"กล่องสถานีย่อยที่ติดตั้งไว้ล่วงหน้าเป็นโครงสร้างที่ปิดสนิทอย่างเต็มที่และวัสดุกล่องสามารถประกอบด้วยแผ่นเหล็กคุณภาพสูงและแผ่นอลูมิเนียมแผ่นเหล็กสีคอมโพสิตแผ่นสแตนเลสแผ่นซีเมนต์เสริมแรงด้วยใยแก้ว ฯลฯ
สวิตช์ไฟฟ้าแรงสูงที่ติดตั้งไว้ล่วงหน้าสามารถเลือกได้ตามความต้องการของผู้ใช้ในการเลือกประเภทการผลิตก๊าซประเภทก๊าซคอมเพรสเซอร์สวิตช์โหลดชนิดสูญญากาศสวิตช์โหลด SF6 สวิตช์ไฟฟ้าแรงสูงเบรกเกอร์สูญญากาศมีฟังก์ชั่น "ห้าการป้องกัน" ซึ่งสามารถตอบสนองเทอร์มินัลเครือข่ายแหวนและโหมดแหล่งจ่ายไฟคู่หม้อแปลงไฟฟ้าของสถานีย่อยที่ติดตั้งไว้ล่วงหน้าสามารถเลือกได้ด้วยหม้อแปลงโลหะผสมที่ไม่ใช่ทองคําหม้อแปลงที่ปิดผนึกอย่างเต็มที่ด้วยน้ํามันและหม้อแปลงชนิดแห้งมันสามารถติดตั้งการป้องกันก๊าซและการป้องกันการควบคุมอุณหภูมิ
สวิตช์แรงดันต่ําของสถานีย่อยที่ติดตั้งไว้ล่วงหน้าสามารถเลือกได้จาก ABB, Schneider และสวิตช์คุณภาพสูงในประเทศและวิธีการชดเชยตัวเก็บประจุสามารถตระหนักถึงการชดเชยร่วมและการชดเชยบางส่วนการเสริมเต็มรูปแบบการสนามเป็นศูนย์และฟังก์ชันอื่น ๆ
เส้นทางเข้าและเต้าเสียบแรงดันสูงและต่ําของสถานีย่อยที่ติดตั้งไว้ล่วงหน้าโดยทั่วไปเป็นสายเคเบิลและสายทางเข้าเหนือศีรษะสามารถใช้สําหรับความต้องการพิเศษของแรงดันสูงท่อระบายน้ําด้านล่างมีให้ในสถานีย่อยเพื่อติดตั้งสายเคเบิลได้ง่ายห้องติดตั้งอิสระแต่ละห้องมีไฟที่ปิดโดยอัตโนมัติเมื่อประตูเปิดและปิด
แบบจําลองและความหมาย
YBM □ - □ / 0.4 - □
ความจุของหม้อแปลง (KวีA)
แรงดันไฟฟ้าด้านต่ํา (Kวี)
แรงดันไฟฟ้าสูงด้านข้าง (Kวี): 12 หรือ 24
ออกแบบหมายเลขซีเรียล
สถานีไฟฟ้าแรงสูง / ต่ําที่ติดตั้งไว้ล่วงหน้า
พารามิเตอร์ทางเทคนิค
ประเภท | โครงการ | หน่วย | พารามิเตอร์ |
องค์ประกอบแรงดันสูง | ความถี่ที่ได้รับการจัดอันดับ | เฮิตซ์ | 50/60 |
แรงดันไฟฟ้าที่จัดอันดับ | กิโลวัตต์ | 12(24) | |
ความถี่ไฟฟ้าทนแรงดันไฟฟ้า พื้นดินและเฟส | กิโลวัตต์ | 42(65) | |
ผลกระทบฟ้าผ่าทนแรงดันไฟฟ้า ไปยังพื้นดินและเฟส | กิโลวัตต์ | 75(125) | |
จัดอันดับปัจจุบัน | A | 630 | |
ได้รับการจัดอันดับสําหรับระยะสั้นทนต่อกระแส | kA / 2S | 20(16) | |
จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50(40) | |
องค์ประกอบแรงดันไฟฟ้าต่ํา | แรงดันไฟฟ้าที่จัดอันดับ | วี | 400 |
ห่วงหลักได้รับการจัดอันดับในปัจจุบัน | A | 100 - 4000 | |
ได้รับการจัดอันดับสําหรับระยะสั้นทนต่อกระแส | kA | 15 - 50 | |
จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 20 - 105 | |
กําลังการผลิตสูงสุด | kวีA | 50 - 2500 | |
หม้อแปลง | ช่วงแตะ | - | ±2×2.5% หรือ ±5% |
การเชื่อมต่อกลุ่ม | - | D,yn11 หรือ Y, y n0 | |
เสียง | dB | ≤55 | |
ระดับการป้องกันตู้ | - | IP33D |
เงื่อนไขการใช้งาน
※ระดับความสูง ≤1000 เมตร
※อุณหภูมิโดยรอบ -30 °C ~ 40 °C
※ความชื้นสัมพัทธ์ของอากาศไม่เกิน 90% (25 °C)
※ผลิตภัณฑ์ควรติดตั้งในสถานที่ที่ไม่มีไฟไหม้ไม่มีอันตรายจากการระเบิดไม่มีมลพิษร้ายแรงไม่มีก๊าซกัดกร่อนสารเคมีและการสั่นสะเทือนที่รุนแรง
※หากเกินเงื่อนไขทางเทคนิคผู้ใช้และผู้ผลิตจะจัดการกับเรื่องนี้
การติดตั้ง
แผนภาพการอ้างอิงพื้นฐานของหม้อแปลงกล่องให้โดยผู้ผลิตตามโครงการผู้ใช้ยังสามารถออกแบบของตัวเองตามความต้องการของพวกเขา แต่พวกเขาจะต้องสื่อสารและเจรจากับผู้ผลิต
อิเล็กโทรดสายดินถูกฝังอยู่ด้านหนึ่งและรอบ ๆ รากฐานหม้อแปลงกล่องและสายดินหม้อแปลงและสายดินป้องกันฟ้าผ่าสามารถใช้ร่วมกันระบบสายดินและสายดินที่นําไปสู่แพลตฟอร์มรากฐานหม้อแปลงกล่องควรไม่น้อยกว่าสองสายและความต้านทานต่อสายดิน R≤4 ควรมั่นใจได้
ช่องว่างระหว่างฐานหม้อแปลงกล่องและรากฐานถูกปิดผนึกด้วยปูนซีเมนต์เพื่อป้องกันไม่ให้น้ําฝนเข้าสู่ห้องสายเคเบิล
การดําเนินงานและการบํารุงรักษา
การใช้งานและการบํารุงรักษาของสวิตช์แรงดันสูงควรดําเนินการตามคู่มือการติดตั้งของสวิตช์แรงดันสูงในอุปกรณ์ไฟฟ้าแรงดันต่ําเบรกเกอร์อากาศหลังจากการปิดและแยกหลายครั้งจะทําให้สัมผัสหลักเกิดการเผาไหม้และสารคาร์บอนในท้องถิ่นเพื่อให้ความต้านทานการสัมผัสของสัมผัสจะเพิ่มขึ้นและเบรกเกอร์อากาศควรได้รับการบํารุงรักษาเป็นประจําตามคู่มือการใช้งานควรทดสอบตัวจับปีละครั้งก่อนฤดูพายุฝนฟ้าคะนอง
หน่วยวัดกําลังไฟได้รับการปรับเทียบเป็นประจําตามข้อกําหนดของแผนกจ่ายไฟควรสังเกตการทํางานของหม้อแปลงเสมอว่าระบบระบายความร้อนเป็นปกติหรือไม่การตรวจสอบอุณหภูมิอัตโนมัติเป็นปกติหรือไม่และอุณหภูมิของน้ํามันหรืออุณหภูมิขดลวดบนชั้นบนของหม้อแปลง (หมายถึงหม้อแปลงชนิดแห้ง) เป็นปกติหรือไม่การดําเนินงานและการบํารุงรักษาของอุปกรณ์ควรดําเนินการโดยผู้เชี่ยวชาญด้านไฟฟ้าที่มีคุณสมบัติเหมาะสม
คําแนะนําการสั่งซื้อ
ผู้สั่งซื้อจะต้องให้ข้อมูลต่อไปนี้ที่เกี่ยวข้องกับผลิตภัณฑ์กับ บริษัท ในช่วงเวลาของการสั่งซื้อ
ก.รุ่นสินค้า
B. (ข)เงื่อนไขการทํางาน
ประเภทหม้อแปลงและความจุ
ง.แรงดันไฟฟ้าสูงและแรงดันไฟฟ้าต่ํารูปแบบการเดินสายไฟหลักและประเภทและพารามิเตอร์ของชิ้นส่วนไฟฟ้าที่เลือก
อี.สีเปลือกและวัสดุ
F. (เอฟ)หากผู้ใช้มีความต้องการอื่น ๆ พวกเขาสามารถทําในขณะที่สั่งซื้อ
