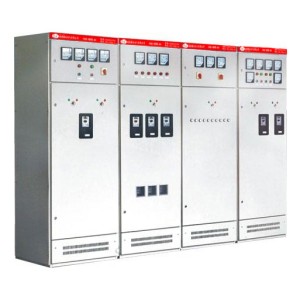

สวิตช์แรงดันไฟฟ้าต่ํา GGD

ตู้กระจายไฟฟ้าแรงต่ํา GGD AC เป็นตู้กระจายไฟฟ้าแรงต่ําชนิดใหม่ที่ออกแบบตามความต้องการของผู้บังคับบัญชาของกระทรวงพลังงานผู้ใช้พลังงานส่วนใหญ่และแผนกออกแบบสอดคล้องกับหลักการของความปลอดภัยเศรษฐกิจความมีเหตุผลและความน่าเชื่อถือวิธีการเข้าประกอบด้วยด้านบนและด้านล่างซ้ายกลางขวาและด้านหลังของตู้เพื่อตอบสนองความต้องการที่แท้จริงของโครงการต่างๆสําหรับสายขาเข้าที่แตกต่างกันในเวลาเดียวกันตําแหน่งคงที่จะถูกทิ้งไว้ในตู้เพื่อติดตั้งกล่องป้องกันไฟฟ้าอัตโนมัติสําหรับโรงไฟฟ้าและผู้ใช้พิเศษผลิตภัณฑ์นี้มีลักษณะของความสามารถในการแบ่งส่วนสูงเสถียรภาพแบบไดนามิกและความร้อนที่ดีโครงการไฟฟ้าที่ยืดหยุ่นรวมกันสะดวกอนุกรมที่แข็งแกร่งและการปฏิบัติจริงโครงสร้างใหม่และระดับการป้องกันสูงและสามารถใช้เป็นผลิตภัณฑ์อัพเกรดสําหรับชุดสวิตช์ไฟฟ้าแรงดันต่ําที่สมบูรณ์แบบ

ตู้กระจายไฟฟ้าแรงดันต่ํา GGD AC เป็นไปตามมาตรฐาน IEC439 "สวิตช์แรงดันต่ําและอุปกรณ์ควบคุม", Gบี7251 "สวิตช์แรงดันต่ํา" และมาตรฐานอื่น ๆ

รูปแบบผลิตภัณฑ์และความหมาย

GGD□-□□

G: ตู้กระจายแรงดันต่ํา AC

G: การติดตั้งคงที่และการเดินสายคงที่ของชิ้นส่วนไฟฟ้า

D: ตู้ไฟฟ้า

□ (ออกแบบบิตหมายเลขอนุกรม): 1- ความจุการทําลายคือ 15kA; 2- ความจุการทําลายของ 30kA; 3- ความจุการทําลายของ 50kA (หมายเลขที่แท้จริงสอดคล้องกับตัวเลขที่เฉพาะเจาะจง)

□ (รหัสโครงการวงจรหลัก): รหัสโครงการวงจรหลัก (ต้องรวมกับตัวเลข / ตัวอักษรจริง)

□ (รหัสโครงการวงจรเสริม): รหัสโครงการวงจรเสริม (จําเป็นต้องมีหมายเลขจริง / ตัวอักษร)

คุณสมบัติโครงสร้าง:

●ตู้ของตู้ GGD ใช้รูปแบบของตู้ทั่วไปกรอบถูกเชื่อมบางส่วนและประกอบด้วยเหล็กขึ้นรูปเย็น 8MF และชิ้นส่วนกรอบและชิ้นส่วนสนับสนุนพิเศษจะถูกจัดหาโดยโรงงานผลิตเหล็กส่วนที่กําหนดเพื่อให้แน่ใจว่าความถูกต้องและคุณภาพของตู้●การออกแบบของตู้ GGD คํานึงถึงปัญหาการกระจายความร้อนในระหว่างการทํางานของตู้อย่างเต็มที่เมื่อส่วนประกอบไฟฟ้าในตู้ร้อนขึ้นความร้อนจะเพิ่มขึ้นและถูกปล่อยผ่านรูร่องด้านบนและอากาศเย็นจะเติมเต็มตู้อย่างต่อเนื่องจากรูร่องด้านล่างเข้าไปในตู้เพื่อให้ตู้ที่ปิดสนิทเป็นช่องระบายอากาศตามธรรมชาติจากด้านล่างขึ้นเพื่อให้บรรลุวัตถุประสงค์ในการกระจายความร้อน

●ตู้ GGD ตามความต้องการของการออกแบบแบบจําลองผลิตภัณฑ์อุตสาหกรรมที่ทันสมัยโดยใช้วิธีอัตราส่วนทองในการออกแบบรูปร่างของตู้และขนาดแบ่งของแต่ละส่วนเพื่อให้ตู้ทั้งหมดสวยงามและใจกว้างและมีรูปลักษณ์ใหม่

●บานพับเคลื่อนย้ายได้ของเพลาของประตูตู้เชื่อมต่อกับกรอบซึ่งติดตั้งและถอดชิ้นส่วนได้ง่ายขอบพับของประตูฝังด้วยยางและแถบพลาสติกรูปภูเขาและแทรกระหว่างประตูและกรอบมีจังหวะการบีบอัดบางอย่างเมื่อปิดซึ่งสามารถป้องกันไม่ให้ประตูชนกับตู้โดยตรงและปรับปรุงระดับการป้องกันของประตู

●ประตูเครื่องมือที่มีส่วนประกอบไฟฟ้าเชื่อมต่อกับกรอบด้วยลวดทองแดงอ่อนหลายเส้นชิ้นส่วนการติดตั้งในตู้เชื่อมต่อด้วยสกรูหมุนระหว่างกรอบและตู้ทั้งหมดเป็นวงจรป้องกันสายดินที่สมบูรณ์

●เสื้อด้านบนของตู้สามารถทําจากสีอบโพลีเอสเตอร์รูปสีส้มซึ่งมีการยึดเกาะที่แข็งแกร่งและเนื้อสัมผัสที่ดีตู้ทั้งหมดเป็นโทนสีด้านซึ่งหลีกเลี่ยงผลแสงจ้าและสร้างสภาพแวดล้อมทางสายตาที่สะดวกสบายมากขึ้นสําหรับบุคลากรที่ปฏิบัติหน้าที่

●ฝาครอบด้านบนของตู้สามารถถอดออกได้เมื่อจําเป็นซึ่งสะดวกสําหรับการประกอบและการปรับบัสบาร์หลักในสถานที่และมุมสี่มุมของหลังคาตู้มีแหวนยกสําหรับยกและจัดส่ง

●ระดับการป้องกันของตู้คือ IP30 ซึ่งสามารถเลือกได้ระหว่าง IP20 ~ IP40 ตามความต้องการของไซต์ติดตั้งของผู้ใช้

ประสิทธิภาพการทํางานทางไฟฟ้า

1.พารามิเตอร์ไฟฟ้าพื้นฐาน

2.โครงการวงจรหลัก

วงจรหลักของตู้ GGD ได้รับการออกแบบด้วย 129 โครงการและข้อกําหนดทั้งหมด 298 (ไม่รวมโครงการและข้อกําหนดที่เกิดจากการเปลี่ยนแปลงการทํางานของวงจรเสริมและการเปลี่ยนแปลงแรงดันไฟฟ้าควบคุม)

ในหมู่พวกเขา: ประเภท GGD1, 49 โครงการ, 123 ข้อกําหนด

ประเภท GGD2, 53 โครงการ, 107 ข้อมูลจําเพาะ, ประเภท GGD3, 27 โครงการ, 68 ข้อมูลจําเพาะ

โครงการวงจรหลักได้รับการคัดเลือกโดยการชักชวนความคิดเห็นของแผนกออกแบบและการใช้งานส่วนใหญ่เพิ่มความต้องการของโรงไฟฟ้าและเพิ่มกระแสไฟฟ้าที่ได้รับการจัดอันดับเป็น 3150A ซึ่งเหมาะสําหรับหม้อแปลงกระจาย 2000KVA ขึ้นไป

นอกจากนี้ ตู้ชดเชยตัวเก็บประจุ GGJ1 และ GGJ2 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการในการชดเชยพลังงานปฏิกิริยา โดยมีรูปแบบวงจรหลัก 4 แบบ และมีสเปคทั้งหมด 12 แบบ

3.โครงการวงจรเสริม

การออกแบบของวงจรเสริมแบ่งออกเป็นสองส่วน: โครงการจ่ายไฟและโครงการโรงไฟฟ้ามีพื้นที่เพียงพอในตู้ GGD สําหรับติดตั้งส่วนประกอบรองและ NLS ยังได้พัฒนาหม้อแปลงกระแส LMZ3D โดยเฉพาะเพื่อตอบสนองความต้องการของโรงไฟฟ้าและผู้ใช้พิเศษเมื่อติดตั้งการป้องกันรีเลย์

4.บัสบาร์หลัก

เมื่อกระแสไฟฟ้าที่ได้รับการจัดอันดับเป็น 1500A และต่ํากว่าจะใช้บัสบาร์ทองแดงเดียวเมื่อกระแสไฟฟ้าที่ได้รับการจัดอันดับมากกว่า 1500A จะใช้บัสบาร์ทองแดงคู่พื้นผิวตักของบัสบาร์ได้รับการรักษาด้วยกระบวนการเคลือบดีบุก

5.การเลือกส่วนประกอบไฟฟ้า

ก.ตู้ GGD ส่วนใหญ่ใช้ส่วนประกอบไฟฟ้าขั้นสูงมากขึ้นที่สามารถผลิตจํานวนมากในประเทศจีนเช่น ME, DZ20, DW15, CW1, CM1 ฯลฯ

ข. HD13บีX และ HS13บีX สวิตช์มีดหมุนเป็นส่วนประกอบพิเศษที่ออกแบบโดย NLS เพื่อตอบสนองความต้องการของโครงสร้างที่เป็นเอกลักษณ์ของตู้ GGD ซึ่งเปลี่ยนโหมดการทํางานของกลไกรักษาข้อดีของผลิตภัณฑ์เก่าและเป็นส่วนประกอบไฟฟ้าแบบปฏิบัติ

ค. (c)หากแผนกออกแบบเลือกชิ้นส่วนไฟฟ้าใหม่ที่มีประสิทธิภาพที่ดีขึ้นและเทคโนโลยีขั้นสูงมากขึ้นตามความต้องการของผู้ใช้เนื่องจากตู้ GGD มีความยืดหยุ่นในการติดตั้งที่ดีโดยทั่วไปจะไม่ก่อให้เกิดความยากลําบากในการผลิตและติดตั้งเนื่องจากการอัปเดตชิ้นส่วนไฟฟ้า

ง.เพื่อปรับปรุงเสถียรภาพแบบไดนามิกของวงจรหลักการสนับสนุนรถบัสของตู้ GGD ใช้ที่หนีบรถบัสแบบรวม ZMJ พิเศษและการสนับสนุนฉนวนกันความร้อนที่หนีบบบัสบาร์เป็นเทอร์โมพลาสติกที่เกิดขึ้นจากวัสดุสังเคราะห์ PPO ที่มีความแข็งแรงสูงหน่วงไฟสูงมีความแข็งแรงของฉนวนกันความร้อนสูงประสิทธิภาพการดับไฟด้วยตนเองที่ดีและโครงสร้างที่เป็นเอกลักษณ์ซึ่งสามารถรวมเข้ากับที่หนีบบบัสบาร์เดี่ยวหรือที่หนีบบบัสบาร์คู่ได้อย่างง่ายดายโดยเพียงแค่ปรับบล็อกประเภทบล็อกการสนับสนุนฉนวนกันความร้อนเป็นโครงสร้างขึ้นรูปแขนซึ่งมีต้นทุนต่ําและความแข็งแรงสูงเพิ่มระยะทางคืบคลานและมีความปลอดภัยที่ดีขึ้น

เงื่อนไขการใช้งาน

1.อุณหภูมิแวดล้อม -5 ~ 40 °Cอุณหภูมิเฉลี่ยใน 24 ชั่วโมงไม่สูงกว่า 35 °C.

2.การติดตั้งและการใช้งานในร่มความสูงของเว็บไซต์การใช้งานจะต้องไม่เกิน 2000m

3.ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่ควรเกิน 50% ที่อุณหภูมิสูงสุด 40 °Cและความชื้นสัมพัทธ์ขนาดใหญ่ได้รับอนุญาตที่อุณหภูมิที่ต่ํากว่าเช่น 90% ที่ 20 °Cและควรคํานึงถึงผลกระทบของการควบแน่นเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ

4.ความเอียงของอุปกรณ์และพื้นผิวในแนวตั้งไม่เกิน 5 เมื่อติดตั้ง, และชุดตู้ทั้งหมดค่อนข้างแบน (สอดคล้องกับมาตรฐาน GบีJ232-82)

5.ควรติดตั้งอุปกรณ์ในสถานที่ที่ไม่มีการสั่นสะเทือนและแรงกระแทกที่รุนแรงไม่มีฝุ่นและก๊าซนําไฟฟ้าที่ทําลายฉนวนกันความร้อนและไม่เพียงพอที่จะกัดกร่อนชิ้นส่วนไฟฟ้า

6.เมื่อผู้ใช้มีความต้องการพิเศษสามารถเจรจากับผู้ผลิตเพื่อแก้ปัญหาได้

การติดตั้งและการใช้งาน

หลังจากที่สินค้ามาถึงที่สถานที่รับสินค้าก่อนอื่นควรตรวจสอบบรรจุภัณฑ์เพื่อดูว่ายังคงเหมือนเดิมหรือไม่และควรแจ้งให้หน่วยงานที่เกี่ยวข้องทราบทันเวลาเพื่อหาสาเหตุ

1.การติดตั้งสินค้า

การติดตั้งผลิตภัณฑ์ควรดําเนินการตามแผนภาพการติดตั้งช่องรากฐานและสลักเกลียวจะถูกเตรียมโดยผู้ใช้และพื้นผิวตักควรได้รับการซ่อมแซมและปรับระดับในระหว่างการติดตั้งบัสบาร์หลักได้รับการรักษาอย่างสะอาดเคลือบด้วยปิโตรเลียมเยลลี่ที่เป็นกลางหรือมาตรการอื่น ๆ แล้วยึดด้วยสลักเกลียว

2.หลังจากติดตั้งผลิตภัณฑ์แล้วต้องตรวจสอบและทดสอบรายการต่อไปนี้ก่อนที่จะนําไปใช้งานก.ตรวจสอบว่าสีด้านบนของตู้ได้หลุดออกหรือไม่และตู้แห้งและสะอาดหรือไม่

ข.ไม่ว่ากลไกการทํางานของชิ้นส่วนไฟฟ้าจะมีความยืดหยุ่นไม่ควรมีการติดขัดหรือแรงทํางานมากเกินไป

ค. (c)ไม่ว่าจะเป็นการเปิด / ปิดของเครื่องใช้ไฟฟ้าหลักที่เชื่อถือได้และถูกต้องและไม่ว่าจะเป็นการเปิด / ปิดของติดต่อเสริมที่เชื่อถือได้และถูกต้องง.อัตราส่วนและขั้วของตัวบ่งชี้เครื่องมือและหม้อแปลงถูกต้องหรือไม่

อี.ไม่ว่าจะเป็นการเชื่อมต่อรถบัสที่ดีและไม่ว่าจะเป็นฉนวนกันความร้อนรองรับชิ้นส่วนการติดตั้งและอุปกรณ์เสริมที่ติดตั้งได้อย่างมั่นคงและเชื่อถือได้

ฉ.ไม่ว่าจะเป็นการติดต่อเสริมเป็นไปตามข้อกําหนดข้อกําหนดหลักของฟิวส์ถูกต้องหรือไม่ค่าการตั้งค่าของรีเลย์เป็นไปตามข้อกําหนดการออกแบบหรือไม่และการกระทําถูกต้องหรือไม่

ก.ไม่ว่าจะเป็นผู้ติดต่อของวงจรตรงตามข้อกําหนดของแผนไฟฟ้าh.ระบบวงจรป้องกันเป็นไปตามความต้องการหรือไม่

ฉัน.ค่าความต้านทานฉนวนที่วัดโดยเครื่องวัดเมกะโอห์ม 500 โวลต์จะต้องไม่น้อยกว่า 1 เมกะโอห์ม

3.ข้อควรระวังในการใช้

ก.ผลิตภัณฑ์นี้เป็นตู้จ่ายไฟฟ้าแรงต่ําที่ไม่ติดตั้งกับผนังการทํางานด้านเดียว (ด้านหน้า) และการบํารุงรักษาประตูสองด้านทางเดินบํารุงรักษาและประตูตู้ของผลิตภัณฑ์จะต้องป้อนหรือเปิดโดยผู้เชี่ยวชาญที่มีคุณภาพสําหรับการดําเนินงานการตรวจสอบและการบํารุงรักษา

ข.หลังจากที่เบรกเกอร์อากาศถูกปิดและแบ่งออกหลายครั้งมันจะทําให้เกิดการเผาไหม้ในท้องถิ่นกับการติดต่อหลักและผลิตสารคาร์บอนเพื่อให้ความต้านทานการติดต่อเพิ่มขึ้นและเบรกเกอร์อากาศควรได้รับการบํารุงรักษาและยกเครื่องเป็นประจําตามคู่มือการใช้งาน
