เราจะนำเสนอประสิทธิภาพวิธีการทำงานที่ปลอดภัยและพารามิเตอร์ทางเทคนิคของ BKHB-12สวิตช์แรงดันไฟฟ้าปานกลาง
Replace SF6 load switch ring network cabinet.
ตู้เบรกเกอร์
โครงการ | หน่วย | พารามิเตอร์ | ||
แรงดันไฟฟ้าที่จัดอันดับ | KV เคอร์ | 12 | ||
ความถี่ที่ได้รับการจัดอันดับ | เฮิตซ์ | 50 | ||
ระดับฉนวนกันความร้อนที่ได้รับการจัดอันดับ | ความถี่ไฟฟ้า 1 นาทีทนแรงดันไฟฟ้า | Opposite the ground and the phase | KV เคอร์ | 42 |
การแตกหักของการแยก | KV เคอร์ | 48 | ||
Lightning Shock Withstand Voltage (Peak) | Opposite the ground and the phase | KV เคอร์ | 75 | |
การแตกหักของการแยก | KV เคอร์ | 85 | ||
1นาทีความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้าสำหรับเสริม/ควบคุมลูป (กับพื้นดิน) | KV เคอร์ | 2 | ||
จัดอันดับปัจจุบัน | A | 630 | ||
คะแนนระยะสั้นทนต่อกระแส (RMS) | Main loop/ground switch | kA | 25/4s | |
Ground connection loop | kA | 21.7/4s | ||
จัดอันดับสูงสุดทนต่อปัจจุบัน | Main loop/ground switch | kA | 63 | |
Ground connection loop | kA | 54.5 | ||
จัดอันดับการหยุดชะงักของไฟฟ้าลัดวงจรในปัจจุบันและความถี่ | kA / เวลา | 25/30 | ||
จัดอันดับการลัดวงจรปิดปัจจุบัน (สูงสุด) | kA | 63 | ||
Rated cable charging breaking current | A | 25 | ||
ลำดับการทำงานที่ได้รับการจัดอันดับของเบรกเกอร์วงจร | O - 0.3s - CO - 180s - CO | |||
ชีวิตเครื่องจักรกล | Circuit breaker/disconnect switch | เวลา | 10000/3000 | |
ระดับการป้องกัน | Sealed cabinet | IP67 | ||
Switchgear housing | IP4X | |||
Gas pressure | Gas Rated Fill Level (20°C, Gauge Pressure) | Mpa | 0.02 | |
Minimum gas filling level (21°C, gauge pressure) | Mpa | 0 | ||
Sealing performance | Annual leakage rate | %/year | ≤0.05 | |
โหลดสวิตช์กิ้ง
โครงการ | หน่วย | พารามิเตอร์ | ||
แรงดันไฟฟ้าที่จัดอันดับ | KV เคอร์ | 12 | ||
ความถี่ที่ได้รับการจัดอันดับ | เฮิตซ์ | 50 | ||
ระดับฉนวนกันความร้อนที่ได้รับการจัดอันดับ | ความถี่ไฟฟ้า 1 นาทีทนแรงดันไฟฟ้า | Opposite the ground and the phase | KV เคอร์ | 42 |
การแตกหักของการแยก | KV เคอร์ | 48 | ||
Lightning Shock Withstand Voltage (Peak) | Opposite the ground and the phase | KV เคอร์ | 75 | |
การแตกหักของการแยก | KV เคอร์ | 85 | ||
ความถี่ไฟฟ้า1นาทีทนต่อแรงดันไฟฟ้า (ถึงพื้น) สำหรับลูปเสริม/ควบคุม | KV เคอร์ | 2 | ||
จัดอันดับปัจจุบัน | A | 630 | ||
คะแนนระยะสั้นทนต่อกระแส (RMS) | Main loop/ground switch | kA | 25/4s | |
Ground connection loop | kA | 21.7/4s | ||
จัดอันดับสูงสุดทนต่อปัจจุบัน | Main loop/ground switch | kA | 63 | |
Ground connection loop | kA | 54.5 | ||
จัดอันดับการลัดวงจรปิดปัจจุบัน (สูงสุด) | Load switch/ground switch | kA | 63 | |
การจัดอันดับการแบ่งปัจจุบันโหลดที่ใช้งานอยู่ | A | 630 | ||
Rated closed-loop breaking current | A | 630 | ||
5% rated active load breaking current | A | 31.5 | ||
Rated cable charging breaking current | A | 10 | ||
The number of rated active load breaks | เวลา | 100 | ||
Ground fault current interruption | A / เวลา | 31.5/10 | ||
กระแสไฟชาร์จของสายและสายเคเบิลถูกขัดจังหวะภายใต้สภาวะความผิดพลาดของกราวด์ | A / เวลา | 17.4/10 | ||
ชีวิตเครื่องจักรกล | Circuit breaker/disconnect switch | เวลา | 10000/3000 | |
ระดับการป้องกัน | Sealed cabinet | - | IP67 | |
Switchgear housing | - | IP4X | ||
Gas pressure | Gas Rated Fill Level (20°C, Gauge Pressure) | Mpa | 0.02 | |
ระดับการทำงานขั้นต่ำของก๊าซ (20 °C, ความดันวัด) | Mpa | 0 | ||
Sealing performance | Annual leakage rate | %/ year | ≤0.05 | |
มาตรฐานการใช้งานตู้แก๊สป้องกันสิ่งแวดล้อม
Gb/ T1022สวิตช์แรงดันสูงและอุปกรณ์ควบคุมมาตรฐานข้อกำหนดทางเทคนิคทั่วไป
Gb/ T39063640.5KV เคอร์ AC Metal Enclosed สวิตช์เกียร์ และอุปกรณ์ควบคุม
Gb/ T1985แรงดันไฟฟ้าสูง AC ตัดการเชื่อมต่อสวิทช์และสายดินสวิทช์
GB/T38043.6-40.5KV เคอร์ AC High Voltage Load Switch
GB/T1984 High Voltage AC Circuit Breaker
GB/T4208 enclosure protection level IP code
GB/T7354 partial discharge measurement
ฉนวนกันความร้อน gb/ T311.1และส่วนที่1: คำจำกัดความหลักการและกฎ
Normal use conditions of gas cabinets
High temperature: 45 degrees Celsius;
Low temperature: -25 degrees Celsius:
อุณหภูมิสูง: (เฉลี่ย24ชั่วโมง) 35องศาเซลเซียส;
Large average relative humidity (24 hours): ≤95%;
Altitude: ≤ 1500 meters:
Seismic Capacity: 8 degrees:
ระดับการป้องกัน: Live Body Seal IP67, สวิตช์เกียร์ SHELL IP4X;
อากาศโดยรอบไม่ควรปนเปื้อนอย่างมีนัยสำคัญโดยก๊าซที่ติดไฟได้กัดกร่อนไอน้ำฯลฯ
เมื่อใช้ภายใต้สภาพแวดล้อมปกติที่เกินบทบัญญัติของ gb/ T3906ผู้ใช้และบริษัทของเราจะเจรจา
โครงสร้างสินค้า

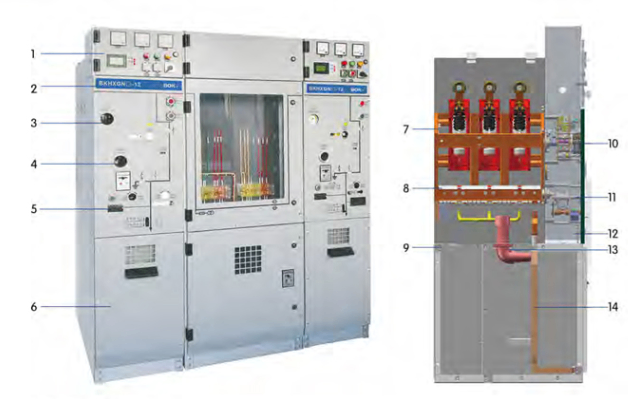

Ring network cabinet annotation description:
1.ห้องเครื่องดนตรีแรงดันต่ำ2.คิ้ว3.ห้องทำงาน4.สังเกตง่าย
5.จอแสดงผลสด6.ห้องสายเคเบิล7.เบรกเกอร์/ สวิตช์โหลดสูญญากาศ
8.สวิตช์แยก/กราวด์สามสถานี9.อุปกรณ์บรรเทาแรงดัน10.กลไกสวิตช์
11.ครับกลไกสามสถานี12. 13.กลไกการเชื่อมต่อห้าหลักฐาน14.ทางเข้าและทางออกผ่านท่อผนังสายดินบัสบาร์
การคุ้มครองสิ่งแวดล้อมตู้แก๊สการกำหนดค่าแผน1
CL 650mm ◆Basic equipment◇ Load switch ◇ Two-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Contact bus | Optional accessories ◇ Electric operation mechanism ◇ Digital display instrument ◇ DC power supply ◇ Electromagnetic lock ◇ Pointer instrument ◇ 3-in-2 mechanical interlock ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ ห้องความดันต่ํา ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ ห้องความดันต่ํา ◇ 2-in-1 mechanical interlock ◇ Surge อาร์เซนเตอร์s ◇ DC power supply (12h-24Ah) ◇ Pointer instrument ◇ Electromagnetic lock |  |
PTC 500mm ◆Basic equipment ◇ Load switch ◇ Three-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◆ Voltage transformer ◇ PT roasting tube ◇ Elbow type cable plug (including cable) | ◆Optional accessories ◇ กลไกกล้องไฟฟ้า ◇ เครื่องมือแสดงผลแบบดิจิตอล ◇ แหล่งจ่ายไฟ DC ◇ Electromagnetic lock ◇ Pointer instrument ◇ 3-in-2 mechanical interlock ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ ห้องความดันต่ํา ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Olive block ◇ ห้องความดันต่ํา ◇ 2-in-1 mechanical interlock ◇ Surge อาร์เซนเตอร์s ◇ DC power supply 112h-24Ah) ◇ Pointer instrument ◇ Electromagnetic lock |  |
| PT 500mm ◆Basic equipment ◇ Three-station disconnect switch ◇ Live display ◇ Standard field line ◇ Operating handle ◇ Voltage transformer ◇ PT roasting tube ◇ Elbow type cable plug (including cable) | Optional accessories ◇ Electric operation mechanism ◇ Digital display instrument ◇ DC power supply ◇ Electromagnetic lock ◇ Pointer instrument 3-in-2 mechanical interlock 0 ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ ห้องความดันต่ํา ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ ห้องความดันต่ํา ◇ 2-in-1 mechanical interlock ◇ Surge อาร์เซนเตอร์s ◇ DC power supply 112h-24Ah) ◇ Pointer instrument ◇ Electromagnetic lock |  |
PT 500mm ◆Basic equipment ◇ Live display ◇ Standard busbar ◇ Voltage transformer ◇ PT roasting tube ◇ Elbow type cable plug (including cable) | ◆Optional accessories ◇ Electric camera mechanism ◇ Digital display instrument ◇ DC power supply ◇ Electromagnetic lock ◇ Pointer instrument ◇ 3-in-2 mechanical interlock ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ ห้องความดันต่ํา ◇ Digital display instrument ◇ Raised seat | ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ ห้องความดันต่ํา ◇ 2-in-1 mechanical interlock ◇ Follow the thunder device ◇ DC power supply 112h-24Ah) ◇ Pointer instrument ◇ Electromagnetic lock |  |
PTS 500mm ◆Basic equipment Now voltage transformers o PT fused tubes ◇ Elbow type cable plug (including cable) | Optional accessories อาร์เซนเตอร์ ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ DC power supply 112h-24Ah) ◇ ห้องความดันต่ํา Q Pointer Instrument ◇ Digital display instrument ◇ Electric lock ◇ Raised seat |  |
M 650mm ◆Basic equipment 0 live display ◇ Long and short field lines ◇ Transfer bus Q Voltage transformer ◇ FT roasting tube ◇ Metering box 0 Voltage หม้อแปลง (Electricity Supply) หมายเหตุ: ถ้า PT ด้านหน้าเป็นอุปกรณ์ที่มีสวิทช์ตัดการเชื่อมต่ออย่างเป็นทางการขนาดความกว้างของตู้จะต้องเปลี่ยนเป็น1000มม. และมิติอื่นๆยังคงไม่เปลี่ยนแปลง | ◆Optional accessories ห้องความดันต่ํา ◇ Pointer instrument ◇ Digital display instrument ◇ Electromagnetic lock ◇ Raised seat ◇ Temperature and temperature controller |  |
การคุ้มครองสิ่งแวดล้อมตู้แก๊สรูปแบบการกำหนดค่า2
C 420mm ◆Basic equipment ◇ Three-station disconnect switch 0 live display ◇ Standard field line ◇ Operating handle ◇Load switch | ◆Optional accessories ◇ Electric operation mechanism ◇ Surge อาร์เซนเตอร์s ◇ Comprehensive insurance ◇ Digital display instrument ◇ DC power supply ◇ Magnetic lock ◇ Zero-sequence transformer ◇ Fault indicator (with temperature measurement) ◇ Pointer instrument Q 3-in-2 mechanical interlock ◇ Cable attachment | ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ Passive protection ◇ Raised seat ◇ Rectifier module ◇ Core type current transformer ◇ Fault indicator EKL-4 Q ห้องความดันต่ํา ◇ 2-in-1 mechanical interlock ◇ Incoming line grounding locking device |  |
V 420mm ◆Basic equipment ◇ Three-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Circuit breaker ◇ Current transformer | ◆Optional accessories ◇ Electric operation mechanism ◇ Surge อาร์เซนเตอร์s ◇ Comprehensive insurance ◇ Digital display instrument ◇ DC drifting ◇ Electromagnetic lock 0 Zero-sequence transformer ◇ Fault indicator (with temperature measurement) ◇ Pointer instrument Q 3-in-2 mechanical interlock ◇ Cable attachment | ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ Passive protection ◇ Raised seat ◇ Rectifier crossbar ◇ Core type current transformer ◇ Fault indicator EKL-4 ◇ ห้องความดันต่ํา ◇ 2-in-1 mechanical interlock ◇ Incoming line grounding locking device |  |
V 650mm ◆Basic equipment ◇ Two-station disconnect switch ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Circuit breaker ◇ Current transformer ◇ Contact bus | ◆Optional accessories ◇ Electric operation mechanism ◇ Comprehensive insurance ◇ ห้องความดันต่ํา 0 Pointer Instrument ◇ Digital display instrument ◇ Raised seat ◇ Passive protection ◇ Rectifier module ◇ Electric lock | ◇ 2-in-1 mechanical interlock ◇ 3-in-2 mechanical interlock ◇ DC power supply |  |
การคุ้มครองสิ่งแวดล้อมตู้แก๊สการกำหนดค่าแผน3
Dl 420mm ◆Basic equipment ◇ Live display ◇ Standard busbar | Optional accessories ◇ Cable attachment ◇ Surge อาร์เซนเตอร์s ◇ Online monitoring of lightning อาร์เซนเตอร์s ◇ Electric lock ◇ Raised seat ◇ Fault indicator EKL-4 ◇ Fault indicator (with temperature measurement) |  |
Dl 420mm ◆Basic equipment ◇ Live display ◇ Standard busbar ◇ Operating handle ◇ Two-station disconnect switch | ◆Optional accessories ◇ ห้องความดันต่ํา ◇ Two-in-one maple interlock ◇ 3-in-2 mechanical interlock ◇ Electromagnetic lock ◇ Raised seat |  |
