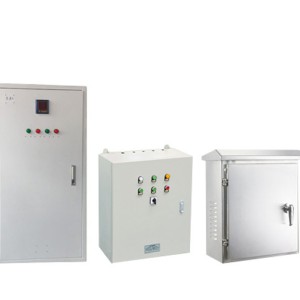

1.กรอบของสวิตช์ไฟฟ้าแรงต่ํา JXF เป็นโครงสร้างรวมกันและโครงกระดูกพื้นฐานประกอบจากเหล็กรูปตัว Cชิ้นส่วนโครงสร้างทั้งหมดของชั้นวางตู้ชุบสังกะสีและเชื่อมต่อกับชั้นวางตู้ขั้นพื้นฐานโดยสกรูล็อคแบบแตะด้วยตนเองหรือสลักเกลียวหกเหลี่ยมเกรด 8.8 รวมถึงประตูพาร์ติชันวงเล็บติดตั้งและหน่วยฟังก์ชั่นบัสบาร์ที่สอดคล้องกับการเปลี่ยนแปลงรูปแบบเพื่อประกอบตู้สวิตช์ที่สมบูรณ์แบบมิติภายในชิ้นส่วนและมิติช่องของสวิตช์ทั้งหมดมีการปรับ (E = 25 มม.)
2.แต่ละตู้ของสวิตช์ไฟฟ้าแรงดันต่ําแบบรวม JXF แบ่งออกเป็นสามห้อง ได้แก่ ห้องบัสบาร์แนวนอน (ที่ด้านหลังของตู้), ห้องลิ้นชัก (ที่ด้านหน้าของตู้) และห้องสายเคเบิล (ที่ส่วนล่างของตู้หรือด้านขวาของด้านหน้าตู้)ห้องถูกแยกออกจากกันโดยแผ่นเหล็กหรือแผ่นฟังก์ชั่นพลาสติกทนไฟความแข็งแรงสูงและมีแผ่นโลหะที่มีรูระบายอากาศระหว่างลิ้นชักบนและล่างเพื่อป้องกันอุบัติเหตุที่เกิดจากส่วนโค้งบินขององค์ประกอบสวิตช์หรือลัดวงจรระหว่างรถบัสและสายอื่น ๆ ได้อย่างมีประสิทธิภาพ
3.การออกแบบโครงสร้างของสวิตช์ไฟฟ้าแรงต่ํา JXF สามารถตอบสนองความต้องการของโครงการเส้นทางเข้าและเต้าเสียบต่างๆ: ขึ้นเข้าและออกขึ้นเข้าและออกลงเข้าและออกและลงเข้าและออก
4.การออกแบบที่กะทัดรัด: รองรับหน่วยการทํางานได้มากขึ้นในพื้นที่ที่เล็กกว่า
5.ชิ้นส่วนโครงสร้างมีความหลากหลายและมีความยืดหยุ่นสูงโดยมี E = 25 มม. เป็นโมดูลัสและโครงสร้างและหน่วยสกัดสามารถรวมกันได้โดยพลการเพื่อตอบสนองความต้องการของการออกแบบระบบ
6.รถบัสได้รับการคุ้มครองโดยแผงฟังก์ชั่นพลาสติกทนไฟความแข็งแรงสูงและความแข็งแรงของฉนวนกันความร้อนสูงซึ่งมีประสิทธิภาพการป้องกันความผิดพลาดและทําให้การดําเนินงานและการบํารุงรักษาปลอดภัยและเชื่อถือได้
7.กลไกการเชื่อมต่อทางกลของลิ้นชักขนาดต่างๆเป็นไปตามกฎระเบียบมาตรฐานและมีสามตําแหน่งที่ชัดเจนของการเชื่อมต่อการทดสอบและการแยกซึ่งปลอดภัยและเชื่อถือได้
8.การออกแบบโมดูลมาตรฐาน : มันสามารถประกอบด้วยหน่วยมาตรฐานเช่นการป้องกันการดําเนินงานการแปลงการควบคุมการปรับการวัดและการบ่งชี้และสามารถประกอบได้ตามความต้องการ
9.การใช้พลาสติกวิศวกรรมหน่วงไฟที่มีความแข็งแรงสูงช่วยเสริมสร้างประสิทธิภาพการป้องกันและความปลอดภัยได้อย่างมีประสิทธิภาพ
10.ระดับสูงของการสรุปมาตรฐานและการประกอบง่ายด้วยการรับประกันคุณภาพที่เชื่อถือได้
11.ตู้สามารถเลือกระดับการป้องกันที่แตกต่างกันตามความต้องการที่แตกต่างกันของสภาพแวดล้อมการทํางาน
12.การป้องกันอุปกรณ์อย่างต่อเนื่องและความน่าเชื่อถือ
1.ขอบเขตของการใช้งาน
ผลิตภัณฑ์นี้เหมาะสําหรับใช้ในวงจรที่มีความถี่ AC 50HZ และแรงดันไฟฟ้าในการทํางานที่ได้รับการจัดอันดับ 500V ขึ้นไปภายใต้ข้อกําหนดพิเศษระดับการป้องกันสามารถเข้าถึง IP5 ด้วยหลุมที่น่าพิศวงและเส้นทางเข้าท่อหลายท่อสามารถสํารองแผ่นเปิดหลุมติดตั้งสดโดยมีกระแสไฟฟ้าสูงสุดสูงสุดถึง 400A ซึ่งเหมาะอย่างยิ่งสําหรับผู้ใช้โรงแรมอุตสาหกรรมและเหมืองแร่ในการวัดและทํากล่องและการป้องกันเปลือกผลิตภัณฑ์คือ IP53
ผลิตภัณฑ์สอดคล้องกับ: IEC60439.1-1993 "อุปกรณ์ควบคุมสวิตช์แรงดันต่ํา" GB7251.1-2005 "อุปกรณ์ควบคุมสวิตช์แรงดันต่ํา"
2.แบบจําลองและความหมาย
แผนผังโครงสร้างของ JX F □□□/□□ และความหมายของแต่ละส่วนมีการอธิบายรวมถึง "JX ย่อมาจากกล่องควบคุมติดผนัง F สําหรับประเภทป้องกัน รหัสบานพับ: 1- หมายถึงบานพับมืด 2- หมายถึงบานพับเปิด H - ความสูงตู้; W - ความกว้างตู้; D - ความลึกกล่อง วิธีการติดตั้ง: R ซ่อน, M เปิดเผย, W กลางแจ้ง"
JX F □□□/□□
วิธีการติดตั้ง: R ปกปิด, M เปิดเผย, W กลางแจ้ง
ความลึกของตู้ (D)
ความกว้างของตู้ (W)
ความสูงของตู้ (H)
รหัสบานพับ: 1 - แสดงบานพับที่ซ่อนอยู่
2 - แสดงบานพับเปิด
✪─ แสดงประเภทการป้องกัน
กล่องควบคุมติดผนัง
3.เงื่อนไขการใช้งานด้านสิ่งแวดล้อม
1.อุณหภูมิ: อุณหภูมิอากาศโดยรอบไม่เกิน 40 ° C และขีด จํากัด ล่างของอุณหภูมิอากาศโดยรอบคือ -50 ° C
2.อุณหภูมิ: ความชื้นสัมพัทธ์ของอากาศไม่เกิน 50% ที่อุณหภูมิสูงสุดของ 40 °Cและความชื้นสัมพัทธ์ที่สูงขึ้นสามารถอนุญาตได้ที่อุณหภูมิที่ต่ํากว่าเช่นสูงถึง 90% ที่ 10 °C
3.ความสูง: ความสูงของสถานที่ติดตั้งไม่เกิน 2000m
4.ประเภทการติดตั้ง: Class II
5.ระดับมลพิษ: ระดับ 3

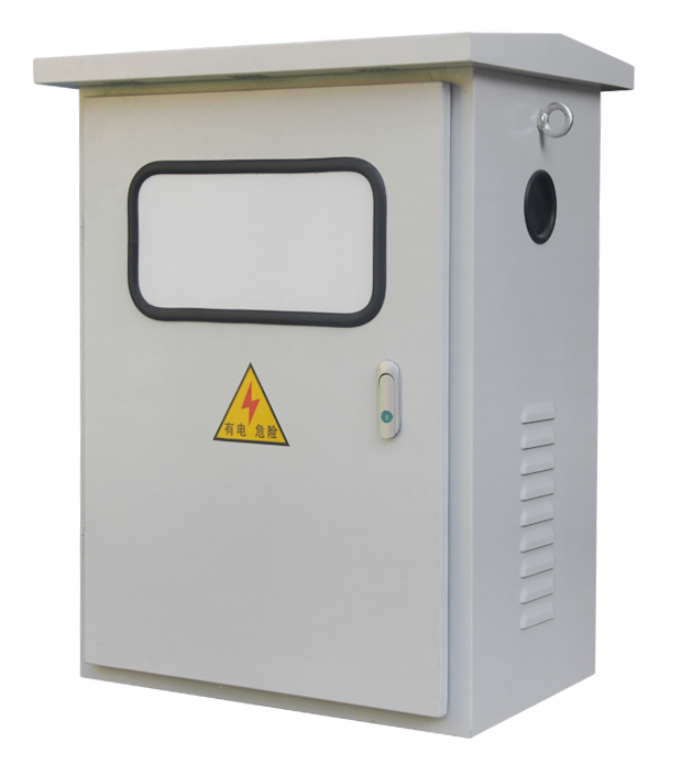

4.ลักษณะโครงสร้าง
โครงสร้างถูกเชื่อมด้วยแผ่นเหล็กบาง ๆ เครื่องมือวัดตัวบ่งชี้ปุ่มและสวิตช์ควบคุม ฯลฯ สามารถติดตั้งบนประตูได้ควรติดตั้งอุปกรณ์ไฟฟ้าอื่น ๆ เช่น คอนแทคเตอร์, เบรคเกอร์ไฟฟ้า, บล็อกขั้ว ฯลฯ
บนชั้นวางของภายในกล่องมีหลุมเคาะลงบนผนังด้านบนและด้านล่างของเปลือกกล่องซึ่งสะดวกสําหรับการติดตั้งข้อกําหนดต่างๆของท่อไฟฟ้าและสายเคเบิล
5.พารามิเตอร์ทางเทคนิคหลัก
แรงดันไฟฟ้าที่ใช้งานได้จัดอันดับ | 230V 400 โวลต์ |
---|
การจัดอันดับการทํางานในปัจจุบัน | 400 โวลต์ |
ความสามารถในการตัดลัดวงจร | 80KV |
ระดับการป้องกันตู้ | IP55 |
6.รูปร่างและขนาดการติดตั้ง

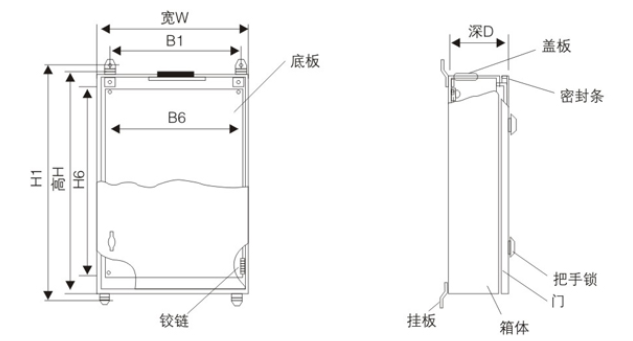

แผนภาพแผนผังของการติดตั้งโครงร่าง
![]()
7.พารามิเตอร์ทางเทคนิคหลัก
รุ่น | ความหนาของเหล็ก | ขนาด | มิติการติดตั้ง | เมนบอร์ด | จํานวนของล็อคประตู |
สูง H | กว้าง W | ลึก D | H1 | B1 | H6 | B6 |
JXF-2520 / 14 | 1.2 | 250 | 200 | 140 | 290 | 150 | 170 | 158 | 1 |
JXF-3025 / 14 | 1.2 | 300 | 250 | 140 | 340 | 200 | 220 | 208 | 1 |
JXF-3025/18 | 1.2 | 300 | 250 | 180 | 340 | 200 | 220 | 208 | 1 |
JXF-3030/14 | 1.2 | 300 | 300 | 140 | 340 | 250 | 220 | 258 | 1 |
JXF-3030/18 | 1.2 | 300 | 300 | 180 | 340 | 250 | 220 | 258 | 1 |
JXF-4030 / 14 | 1.2 | 400 | 300 | 140 | 440 | 250 | 320 | 258 | 1 |
JXF-4030/20 | 1.2 | 400 | 300 | 200 | 440 | 250 | 320 | 258 | 1 |
JXF-5040 / 14 | 1.2 | 500 | 400 | 140 | 540 | 350 | 420 | 358 | 2 |
JXF-5040/20 | 1.5 | 500 | 400 | 200 | 540 | 350 | 420 | 358 | 2 |
JXF-5040 / 23 | 1.5 | 500 | 400 | 230 | 540 | 350 | 420 | 358 | 2 |
JXF-6540/14 | 1.5 | 600 | 400 | 140 | 640 | 350 | 520 | 358 | 2 |
JXF-6040/20 | 1.5 | 600 | 400 | 200 | 640 | 350 | 520 | 358 | 2 |
JXF-6040 / 23 | 1.5 | 600 | 400 | 230 | 640 | 350 | 520 | 358 | 2 |
JXF-6050 / 14 | 1.5 | 600 | 500 | 140 | 640 | 450 | 520 | 458 | 2 |
JXF-6050/20 | 1.5 | 600 | 500 | 200 | 640 | 450 | 520 | 458 | 2 |
JXF-6050 / 23 | 1.5 | 600 | 500 | 230 | 640 | 450 | 520 | 458 | 2 |
JXF-7050 / 16 | 1.5 | 700 | 500 | 160 | 740 | 450 | 620 | 458 | 2 |
JXF-7050/20 | 1.5 | 700 | 500 | 200 | 740 | 450 | 620 | 458 | 2 |
JXF-7050 / 23 | 1.5 | 700 | 500 | 230 | 740 | 450 | 620 | 458 | 2 |
JXF-8060/20 | 1.5 | 800 | 600 | 200 | 840 | 550 | 720 | 558 | 2 |
JXF-8060/23 | 1.5 | 800 | 600 | 230 | 840 | 550 | 720 | 558 | 2 |
JXF-8060/25 | 1.5 | 800 | 600 | 250 | 840 | 550 | 720 | 558 | 2 |
JXF-10080/20 | 1.5 | 1000 | 800 | 200 | 1040 | 750 | 920 | 758 | 2 |
JXF-10080 / 25 | 1.5 | 1000 | 800 | 250 | 1040 | 750 | 920 | 758 | 2 |
JXF-10080 / 30 | 1.5 | 1000 | 800 | 300 | 1040 | 750 | 920 | 758 | 2 |
![]()
