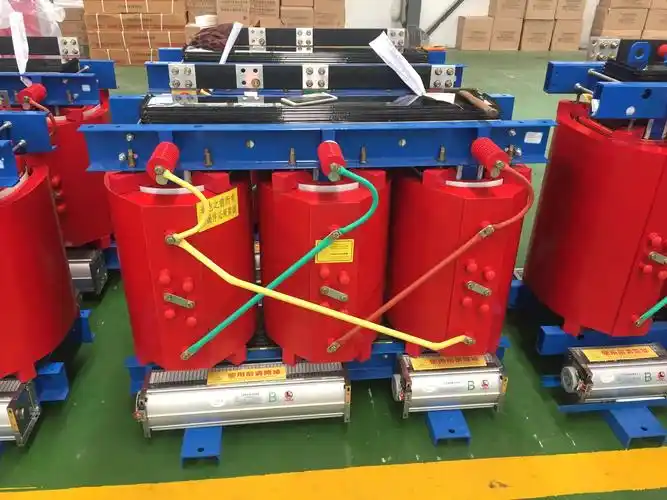

หม้อแปลงไฟฟ้า: SC (B) 12\14 หม้อแปลงไฟฟ้าแบบแห้ง

1.สภาพแวดล้อมของการใช้ผลิตภัณฑ์

1.1อุณหภูมิโดยรอบ: ขีด จํากัด บน 40 °Cขีด จํากัด ล่าง -25 °C (ในร่ม);

1.2ระดับความสูงไม่เกิน 1000m;

1.3ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% และค่าเฉลี่ยรายเดือนไม่เกิน 90%

1.4ความเข้มของแผ่นดินไหวไม่เกิน 8 องศา

1.5ไม่มีไฟอันตรายจากการระเบิดมลพิษร้ายแรงการกัดกร่อนของสารเคมีและสถานที่สั่นสะเทือนที่รุนแรง

2.ข้อมูลทางเทคนิคหลักของหม้อแปลง:

สําหรับรายละเอียดโปรดดูที่ "รายงานการตรวจสอบผลิตภัณฑ์"

3.การตรวจสอบก่อนใช้หม้อแปลง

3.1หลังจากการขนส่งทางไกลหม้อแปลงควรได้รับการตรวจสอบว่าฉนวนกันความร้อนระหว่างสกรูแอกแคลมป์และแกนเป็นสิ่งที่ดีไม่ว่าจะเป็นแกนสายดินหลายจุดไม่ว่าจะเป็นรัดหลวมระยะห่างของฉนวนกันความร้อนระหว่างแต่ละส่วนของตัวนําเป็นไปตามข้อกําหนดและไม่ว่าจะเป็นสายตะกั่วเสียหาย

3.2หม้อแปลงจะต้องมีการตรวจสอบว่าข้อมูลทั้งหมดเป็นไปตามข้อกําหนดก่อนที่จะนําไปใช้งาน

4.การดําเนินงานหม้อแปลง

4.1การเตรียมความพร้อมก่อนการใช้งานหม้อแปลง:

ก่อนที่หม้อแปลงจะนําไปใช้ให้ตรวจสอบข้อมูลป้ายชื่อและว่าแรงดันไฟฟ้าป้ายชื่อและแรงดันไฟฟ้าสายตรงกันหรือไม่ ตรวจสอบว่าอุปกรณ์ต่อสายดินหม้อแปลงดีหรือไม่ ฉนวนกันความร้อนหม้อแปลงมีคุณสมบัติ ฯลฯหลังจากตรวจสอบว่าทุกอย่างเป็นไปตามข้อกําหนดแล้วหม้อแปลงสามารถนําไปใช้งานได้

4.2มาตรฐานการดําเนินงาน:

(1)การเพิ่มขึ้นของอุณหภูมิที่อนุญาต: เมื่อหม้อแปลงกําลังทํางานอยู่ภายใต้สภาวะปกติจะต้องไม่เกินอุณหภูมิที่อนุญาตโดยวัสดุฉนวนกันความร้อน(See"รายงานการตรวจสอบผลิตภัณฑ์" สําหรับเกรดฉนวน)

(2)โหลดที่อนุญาตได้: เมื่อหม้อแปลงอยู่ภายใต้การโหลดมันร้อนขึ้นเนื่องจากการสูญเสียทองแดงและการสูญเสียเหล็กโหลดมากความร้อนมากขึ้นอุณหภูมิที่สูงขึ้นเมื่อโหลดหม้อแปลงมีขนาดใหญ่พอหม้อแปลงอาจเกินอุณหภูมิที่อนุญาตเพิ่มขึ้นดังนั้นจึงเป็นเรื่องง่ายที่จะทําลายฉนวนกันความร้อนด้วยเหตุนี้การดําเนินงานหม้อแปลงมีภาระที่อนุญาตอย่างต่อเนื่องและมีเสถียรภาพนั่นคือเมื่อหม้อแปลงกําลังทํางานอยู่โดยทั่วไปจะต้องไม่เกินค่าที่ระบุไว้ในป้ายชื่อ

(3)การเปลี่ยนแปลงแรงดันไฟฟ้าที่อนุญาตได้: แรงดันไฟฟ้าที่ใช้กับหม้อแปลงในระหว่างการทํางานอาจเท่ากับหรือน้อยกว่าแรงดันไฟฟ้าที่ได้รับการจัดอันดับของหม้อแปลงเนื่องจากความอิ่มตัวของแกนหม้อแปลงหลังจากการใช้แม่เหล็กแม้ว่าแรงดันไฟฟ้าเกินขนาดเล็กจะถูกนําไปใช้กับหม้อแปลงก็จะทําให้เกิดการเหนี่ยวนําแม่เหล็กเพิ่มขึ้นอย่างมากไม่สม่ําเสมอยิ่งการเหนี่ยวนําแม่เหล็กในหม้อแปลงไฟฟ้ามีขนาดใหญ่เท่าไหร่ฮาร์โมนิกแรงดันไฟฟ้าก็ยิ่งสูงเท่าไหร่กระแสไฟฟ้าที่ไม่มีโหลดก็ยิ่งสูงขึ้นเท่านั้นกระแสไฟฟ้าที่ไม่มีโหลดก็ยิ่งสูงขึ้นเท่านั้นการบิดเบือนของรูปคลื่นแรงดันไฟฟ้าก็ยิ่งคมชัดขึ้นเท่านั้นซึ่งเป็นอันตรายโดยเฉพาะอย่างยิ่งสําหรับหม้อแปลงไฟฟ้าแรงดันสูงตามที่กล่าวไว้ข้างต้นมีการกําหนดว่าแรงดันไฟฟ้าที่ใช้ของหม้อแปลงโดยทั่วไปจะต้องไม่เกิน 105% ของค่าที่กําหนดของขั้วต่อก๊อกและกระแสไฟฟ้าที่ด้านรองของหม้อแปลงจะต้องไม่สูงกว่าค่าที่กําหนด

(4)ค่าที่อนุญาตของความต้านทานฉนวน: โดยทั่วไปใช้เครื่องวัดเมกะโอห์ม 1000-2500 โวลต์เพื่อวัดค่าความต้านทานฉนวนวิธีการพื้นฐานในการวัดสถานะฉนวนของหม้อแปลงคือการเปรียบเทียบค่าความต้านทานฉนวนที่วัดในระหว่างการทํางานกับข้อมูลเดิมที่กําหนดก่อนการทํางานเมื่อวัดภายใต้เงื่อนไขเดียวกันของความชื้นโดยรอบหากฉนวนกันความร้อน

การลดลงอย่างรวดเร็วของความต้านทานถึง 50% หรือน้อยกว่าของค่าเริ่มต้นถือว่าไม่เหมาะสม

5.การบํารุงรักษา การตรวจสอบ และการวิเคราะห์ความผิดพลาดของหม้อแปลงไฟฟ้า

5.1การบํารุงรักษาหม้อแปลงไฟฟ้า

ควรตรวจสอบการโหลดของหม้อแปลงตามแอมป์มิเตอร์โวลต์มิเตอร์ ฯลฯ หม้อแปลงที่ติดตั้งในสถานีย่อยที่มักจะมีบุคลากรประจําหน้าที่ควรตรวจสอบการทํางานของหม้อแปลงตามเครื่องมือบนแผงควบคุมและอ่านทุกชั่วโมง

เมื่อมิเตอร์ไม่ได้อยู่ในห้องควบคุมควรบันทึกอย่างน้อยสองครั้งต่อกะนอกจากนี้ต้องมีการปรับโหลดสําหรับหม้อแปลงการกระจาย ควรวัดโหลดสามเฟสที่โหลดขนาดใหญ่และหากพบความไม่สมดุลควรกระจายใหม่

นอกเหนือจากการตรวจสอบการโหลดแล้วยังต้องตรวจสอบการเพิ่มขึ้นของอุณหภูมิเครื่องวัดอุณหภูมิที่ติดตั้งบนสวิตช์บอร์ดควรถูกบันทึกอย่างน้อยสองครั้งต่อกะ

5.2การตรวจสอบหม้อแปลงไฟฟ้า:

(1)เวลาตรวจสอบ: สถานีย่อยที่มีบุคลากรปฏิบัติหน้าที่บ่อยครั้งควรตรวจสอบหม้อแปลงอย่างน้อยวันละครั้ง

(2)เนื้อหาการตรวจสอบ:

การตรวจสอบภายนอก: ไม่ว่าจะเป็นลักษณะของเสียงหม้อแปลง "ฉวัดเฉวียน" ดังและมีเสียงใหม่หรือไม่; ไม่ว่าจะมีปรากฏการณ์ผิดปกติในสายเคเบิลและบัสบาร์; อุณหภูมิหม้อแปลงเพิ่มขึ้น ฯลฯ

5.3การวิเคราะห์ความผิดพลาดของหม้อแปลง

(1)การลดฉนวนกันความร้อน: ในระหว่างการทํางานของหม้อแปลงมักจะมีปรากฏการณ์ของการลดฉนวนกันความร้อนคุณลักษณะพื้นฐานที่สุดของการลดฉนวนกันความร้อนคือความต้านทานของฉนวนกันความร้อนลดลงส่งผลให้กระแสรั่วเพิ่มขึ้นการสร้างความร้อนอย่างรุนแรงและอุณหภูมิที่เพิ่มขึ้นในระหว่างการทํางานซึ่งจะส่งเสริมอายุของฉนวนกันความร้อนหรือดําเนินการต่อผลกระทบที่รุนแรงมากและหนึ่งในเหตุผลสําหรับการลดลงของฉนวนกันความร้อนคือความชื้นของฉนวนกันความร้อน เหตุผลที่สองคืออายุของฉนวนกันความร้อน

(2)อุณหภูมิสูงเกิน: สัญลักษณ์ที่ชัดเจนที่สุดของการเพิ่มขึ้นของอุณหภูมิที่มากเกินไปคือตัวชี้แอมเปอร์มิเตอร์เกินขีด จํากัด ที่กําหนดไว้ล่วงหน้าหม้อแปลงจะร้อนขึ้นและในกรณีที่รุนแรงอุปกรณ์ป้องกันจะทําหน้าที่และตัดวงจรสาเหตุของการเพิ่มอุณหภูมิสูงคือ:

aกระแสไฟฟ้าที่มากเกินไปโหลดมากเกินไปเกินขีด จํากัด ที่อนุญาตของหม้อแปลง: หม้อแปลงที่เชื่อมต่อ Y / Y0-12 ความร้อนสูงเกินไปจะเกิดขึ้นเมื่อโหลดสามเฟสไม่สมดุลหม้อแปลงอาจถูกตัดการเชื่อมต่อเช่นเมื่อเดินสายไปยังภายนอก

หากเฟสแตกจะมีการไหลเวียนผ่านขดลวดด้านในและจะเกิดการโอเวอร์โหลดในท้องถิ่นสลักเกลียวหนีบของหม้อแปลงหลวม (ปัญหานี้มีแนวโน้มที่จะเกิดขึ้นเมื่อหม้อแปลงสั่นสะเทือน)ความต้านทานแม่เหล็กเพิ่มขึ้นโหลดปฏิกิริยาเพิ่มขึ้นและกระแสไฟเกินเกิดขึ้นเมื่อมีโหลดพลังงานเดียวกันการเชื่อมต่อย้อนกลับของขดลวดทําให้เกิดศักยภาพไม่เพียงพอในระหว่างการทํางานส่งผลให้เกิดกระแสไฟฟ้าเกินและกระแสไฟฟ้าเกินจะเกิดขึ้นเมื่อโหลดหม้อแปลง

b การระบายอากาศไม่ดี: ฝุ่นบนพื้นผิวของหม้อแปลงท่ออากาศที่ถูกปิดกั้นอุณหภูมิโดยรอบที่เพิ่มขึ้น ฯลฯ

c ความเสียหายภายในของหม้อแปลงเช่นความเสียหายของขดลวดลัดวงจรเป็นต้น

(3)เสียงที่ผิดปกติ: เมื่อหม้อแปลงกําลังทํางานตามปกติมันจะปล่อยเสียงฮัมมิ่งอย่างต่อเนื่องและสมมาตรและเสียงของหม้อแปลงแต่ละประเภทแตกต่างกันและหม้อแปลงดังและเสียงจะดังแกนหม้อแปลงบางแกนไม่ได้ส่าย แต่จะซ้อนกันเป็นชิ้นส่วนทั้งหมดก่อนแล้วกดด้วยสลักเกลียวดังนั้นเสียงดังโดยเฉพาะอย่างยิ่งในระหว่างการทํางาน แต่เสียงนี้ไม่เปลี่ยนแปลงทุกครั้งซึ่งไม่มีผลกระทบต่อการทํางานตามปกติเมื่อเสียงเพิ่มขึ้นในระหว่างการทํางานหนึ่งคือการตรวจสอบว่าแรงดันไฟฟ้าที่ใช้สูงเกินไปหรือไม่และอีกประการหนึ่งคือการตรวจสอบว่าแกนหลวมเกินไปหรือไม่ถ้าหลวมเกินไปจะต้องหนีบ

เมื่อหม้อแปลงทําเสียง "กรี๊ด" หมายความว่ามีไฟแฟลชโอเวอร์และต้องตรวจสอบส่วนที่คมชัดของส่วนโลหะของหม้อแปลงเพื่อดูว่าหมองคล้ําหรือไม่

เมื่อหม้อแปลงมีเสียง "บีบ" หมายความว่ามีปรากฏการณ์การสลายซึ่งอาจเกิดขึ้นระหว่างขดลวดหรือแกนและที่หนีบ

(4)หม้อแปลงอุปกรณ์สะดุดอัตโนมัติ: ในเวลานี้ตรวจสอบว่ามีลัดวงจรเกินพิกัดและความผิดพลาดของสายรองด้านนอกหรือไม่หากสาเหตุของความผิดพลาดไม่ใช่ภายนอกต้องตรวจสอบความต้านทานของฉนวนกันความร้อน

(5)ใช้วิธีการทดสอบเพื่อตรวจสอบข้อบกพร่อง: ความผิดพลาดจํานวนมากไม่สามารถตัดสินได้อย่างถูกต้องโดยการตรวจสอบที่ใช้งานง่ายภายนอกเช่นการลัดวงจรระหว่างการเปิดการปลดปล่อยขดลวดภายในหรือการสลายตัวของขดลวดภายในและความสลายตัวของฉนวนกันความร้อนขดลวดภายนอก ฯลฯซึ่งจะต้องรวมกับการตรวจสอบด้วยสายตาสําหรับการทดสอบการวัดเพื่อให้สามารถตัดสินลักษณะและตําแหน่งของความผิดพลาดได้อย่างรวดเร็วและถูกต้อง (ดูรายละเอียดจากตารางที่ 1)การวิเคราะห์ความผิดพลาดของหม้อแปลงจะแสดงในตารางที่ 2

ตารางที่ 1: รายการทดสอบและวิธีการตรวจสอบความผิดพลาดของหม้อแปลงไฟฟ้า

ตารางที่ 2: การวิเคราะห์ความผิดพลาดของหม้อแปลง
