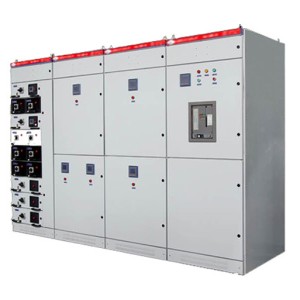

สวิตช์ไฟฟ้าแรงดันต่ํา MNS แบบถอนได้

ชุดประเภทการสกัดรวมสวิตช์แรงดันต่ํา (ต่อไปนี้เรียกว่าสวิตช์)เหมาะสําหรับ AC 50 ~ 60HZ, แรงดันไฟฟ้าทํางาน AC 380วี, แรงดันไฟฟ้าฉนวน 660วี, 1600KวีA และต่ํากว่า ระบบพลังงานของหม้อแปลงกระจายใช้เป็นกระจายไฟฟ้าพลังงานแสงสว่างการชดเชยพลังงานปฏิกิริยาศูนย์ควบคุมมอเตอร์และตู้มาตรฐานได้รับการออกแบบด้วยโซลูชันคงที่และระบบผสมของรูปแบบการสกัดเพื่อตอบสนองความต้องการที่แตกต่างกันของผู้ใช้ส่วนใหญ่

2 เงื่อนไขการใช้งาน

2 . 1.อุณหภูมิอากาศโดยรอบไม่สูงกว่า 40 ° C และอุณหภูมิเฉลี่ยภายใน 24 ชั่วโมงไม่สูงกว่า 35 ° C และไม่ต่ํากว่า -5 ° C

2 . 2.อากาศสะอาดและความชื้นสัมพัทธ์ไม่เกิน 50% ที่อุณหภูมิสูงสุด 40 °Cและความชื้นสัมพัทธ์ที่สูงกว่าได้รับอนุญาตที่อุณหภูมิต่ํากว่าเช่น 90% ที่ 20 °C

2 . 3.สถานที่ที่ไม่มีไฟอันตรายจากการระเบิดฝุ่นละอองร้ายแรงการกัดกร่อนทางเคมีและการสั่นสะเทือนที่รุนแรง

2 . 4.ระดับความสูงไม่เกิน 2000m;

2 . 5 Switchgear เหมาะสําหรับการขนส่งและการจัดเก็บที่อุณหภูมิต่อไปนี้ -25 °C ~ 55 °Cและไม่เกิน 70 °Cในระยะเวลาสั้น ๆ (ไม่เกิน 24 ชั่วโมง);

2 . 6 หากไม่สามารถปฏิบัติตามเงื่อนไขการใช้งานข้างต้นได้ผู้ใช้และผู้ผลิตจะต้องเจรจาต่อรองและแก้ไขปัญหา

3 ลักษณะโครงสร้าง

กรอบพื้นฐานของสวิตช์เป็นโครงสร้างการประกอบรวมกันซึ่งทั้งหมดยึดและเชื่อมต่อด้วยสกรูรวมถึงประตูพาร์ติชันสนับสนุนและบัสบาร์ลิ้นชักและส่วนประกอบไฟฟ้าเพื่อสร้างสวิตช์ที่สมบูรณ์แบบที่มีลักษณะต่อไปนี้:

3 . 1.มิติภายนอกของกรอบและชิ้นส่วนและขนาดของหลุมมีการเปลี่ยนแปลงตามโมดูลัส E = 20mm;

3 . 2 เนื่องจากชิ้นส่วนโครงสร้างทั้งหมดของกรอบถูกยึดและเชื่อมต่อด้วยสกรูซึ่งหลีกเลี่ยงการเสียรูปและความเครียดในการเชื่อมปรับปรุงความแม่นยํามีความคล่องตัวที่แข็งแกร่งการใช้งานที่ดีและมีความแข็งแรงทางกลขนาดใหญ่จึงตอบสนองความต้องการประสิทธิภาพต่างๆและการเปลี่ยนแปลงของสวิตช์;

3 . 3 ในโครงการ MCC สวิตช์จะถูกแบ่งออกเป็นสามพื้นที่ (ห้อง) พื้นที่บัสบาร์พื้นที่อุปกรณ์ไฟฟ้าและพื้นที่สายเคเบิลและสามพื้นที่จะถูกแยกออกจากกันโดยแผ่นเหล็กเพื่อให้แน่ใจว่าการทํางานตามปกติของสายและป้องกันการขยายตัวของความผิดพลาดได้อย่างมีประสิทธิภาพ

3 . 4 ในโซลูชัน PC กลไกด้วยตนเองของเบรกเกอร์ AH และ ME ยื่นออกมานอกประตูและไม่จําเป็นต้องเปิดแผงประตูเมื่อใช้งานด้วยมือซึ่งปลอดภัยและสะดวก

3 . 5 ในโครงการคงที่นั่นคือลักษณะของโครงการคงที่เช่นความเรียบง่ายการใช้งานจริงและต้นทุนต่ํายังคงอยู่และมีรูปร่างลักษณะเช่นเดียวกับหน้าอกของลิ้นชักและภายในของมันยังแบ่งเป็นพื้นที่สายรถบัสพื้นที่อุปกรณ์ไฟฟ้าและพื้นที่สายเคเบิลและทั้งสามพื้นที่ยังถูกแยกออกจากกันด้วยแผ่นเหล็กหรือแผ่นฉนวนซึ่งมีความปลอดภัยและเชื่อถือได้และเป็นอุปกรณ์ที่เหมาะสําหรับการแทนที่ผลิตภัณฑ์คงที่เก่าในประเทศจีน

3 . 6 ลิ้นชักตู้ MCC มีสี่ขนาดมาตรฐานพวกเขามี 200, 300, 400, 600 โครงสร้างเบาประกอบง่ายความแม่นยําของมิติสูงสามารถเปลี่ยนได้กับการออกแบบและความต้องการของผู้ใช้หน่วยลิ้นชักมีความสามารถในการเปลี่ยนกันได้ดีและมีตําแหน่งการทํางานและตําแหน่งการแยกที่จับสามารถล็อคด้วยกุญแจในตําแหน่งการตัดการเชื่อมต่อที่ระบุไว้

3 . 7 สวิตช์ถูกออกแบบมาสําหรับแหล่งจ่ายไฟและการบริโภคสองประเภทของระบบกระจายไฟสามเฟสี่สายและสามเฟสห้าสายบัส N เป็นกลางและสาย PE บัสสายดินป้องกันถูกติดตั้งที่ด้านล่างของตู้และปลายเต้าเสียบเชื่อมต่อกับบัสบาร์เพื่อให้ผู้ใช้สามารถเชื่อมต่อสายเคเบิลได้อย่างสะดวกสบาย

3 . 8 เพื่อให้มั่นใจได้ว่าการต่อเนื่องของการต่อสายดินที่เชื่อถือได้ส่วนประกอบทั่วไปทั้งหมดเช่นรางลิ้นชักในตู้ถูกชุบสังกะสี

3 . 9 โดยไม่ต้องลดระดับการป้องกันของเปลือกด้านบนของตู้สวิทช์ติดตั้งฝาครอบตาข่ายระบายอากาศตามธรรมชาติ

ในระยะสั้นสวิตช์ใช้การเลียนแบบของตู้ขั้นสูงและโครงสร้างแร็คต่างประเทศที่มีความแข็งแรงทางกลสูงและระดับสูงของการมาตรฐานและการปฏิบัติตามมาตรฐานสากล IEC439 และมาตรฐานระดับชาติ GB7251 โดยรวมและระดับการป้องกันเป็นไปตาม IP3X ใน GB4208 ซึ่งเทียบเท่ากับ IP30 ใน IEC529

4 ควรให้ความสนใจเป็นพิเศษกับสถานการณ์ต่อไปนี้ในการออกแบบและการเลือกผลิตภัณฑ์

4 . 1 ความสูงรวมของผลิตภัณฑ์คือ 2200 มม. ด้านบนเป็นบัสบาร์ส่วนกลางคือความสูงในการติดตั้งของส่วนประกอบไฟฟ้าสูงสุดคือ 1800 มม. และส่วนล่างของโครงการยึดควรลบด้วย 200 มม. สูงสุดคือ 1600 มม. (ยกเว้นโครงการที่กําหนดไว้ 1800 มม.)

4 . 2 ความกว้างของตู้มีอยู่ 4 ประเภท: 400, 600, 800, 1000 ในรูปแบบคงที่ควรให้ความสนใจกับความกว้างของตู้เหมือนกันหรือไม่เมื่อเลือกรูปแบบที่แตกต่างกันในตู้รูปแบบความกว้างของตู้ที่แตกต่างกันไม่สามารถรวมกันได้ในตู้เว้นแต่รูปแบบที่แคบกว่าจะได้รับอนุญาตให้รวมกันในตู้ที่กว้างขึ้นในรูปแบบลิ้นชักยกเว้น AH, ME, โครงการสวิตช์ DWX15 คนอื่น ๆ คือ 600 มม. ความกว้างไม่สามารถรวมกับโครงการความกว้างที่แตกต่างกันได้

4 .ความลึกของตู้ 3 ตัว คือ 800mm แต่เมื่อเส้นบนและเส้นขาออกทั้งหมด 1000mm ยกเว้นตู้ขาเข้า

4 . 4 มีขีด จํากัด ความจุที่แตกต่างกันในโครงการมาตรฐานแต่ละแบบหลังจากการรวมกันของแต่ละโครงการตู้จําเป็นต้องทําเครื่องหมายหมายเลขโครงการรุ่นและข้อกําหนดของชิ้นส่วนไฟฟ้าประเภทการทํางานของสวิตช์และแผนภาพการรวมกันของสวิตช์ในโครงการวงจรเดียวมาตรฐานสวิตช์ติดตั้งการเชื่อมต่อกันทางกลเพื่อให้สวิตช์สามารถเปิดแผงประตูเมื่อถูกตัดการเชื่อมต่อสวิตช์และควรให้ความสนใจเป็นพิเศษกับการเลือกรุ่นสวิตช์ในการออกแบบและการเลือกเพื่อให้แน่ใจว่าความต้องการประสิทธิภาพของอุปกรณ์กระจายพลังงานโดยรวม

5 พารามิเตอร์ทางเทคนิค (ดูตารางที่ 1)

พารามิเตอร์ทางเทคนิคของสวิตช์ (ตารางที่ 1)

6.ขนาด

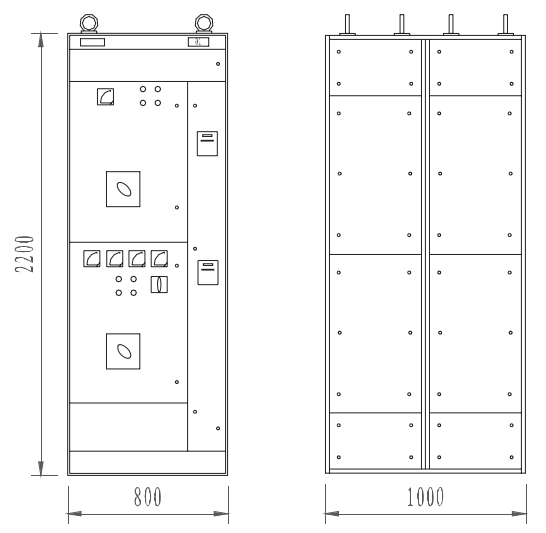

รูปที่ 1 ขนาดโดยรวมของตู้บัสบาร์และตู้ขาเข้า I

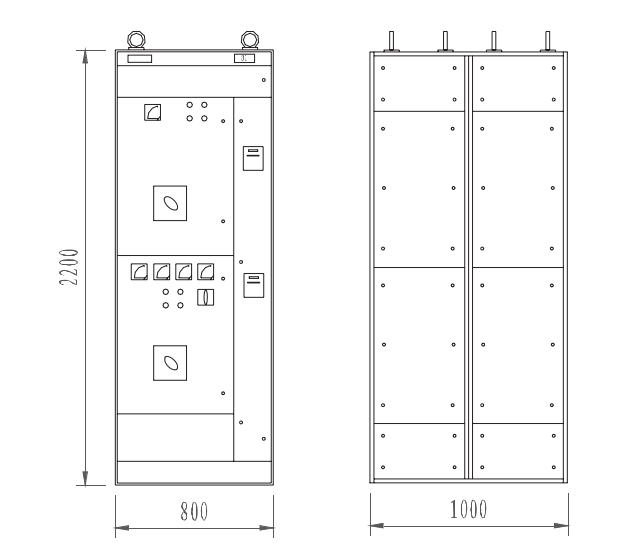

รูป2 ขนาดโครงร่างของตู้เข้าประเภท II

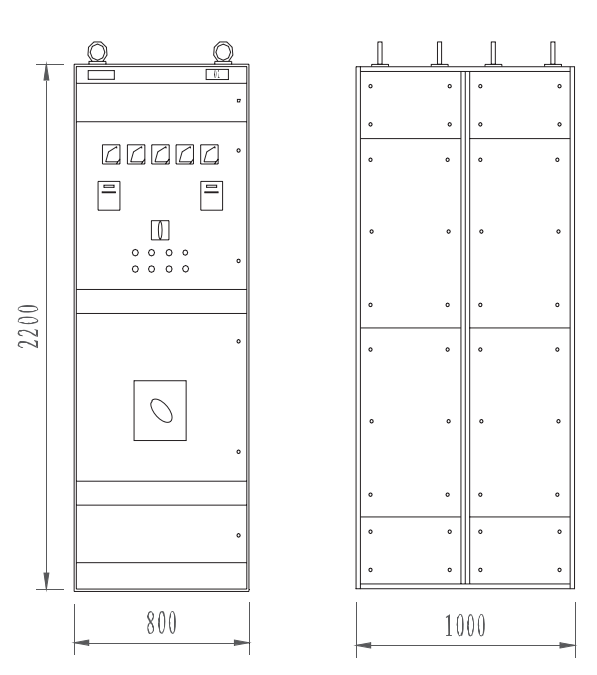

รูปที่ 3 ขนาดโดยรวมของตู้ควบคุมและตู้เก็บประจุ

7.ขนาดการติดตั้ง

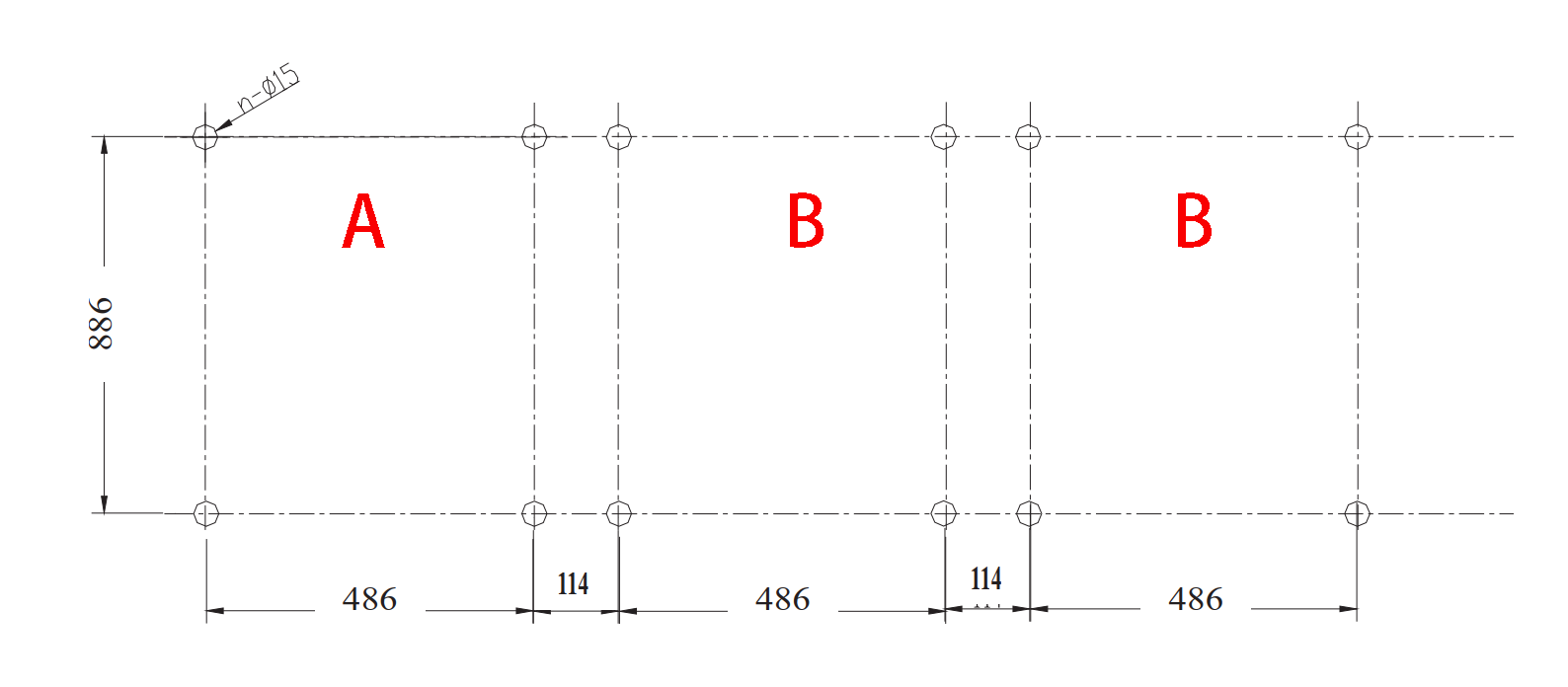

รูปที่ 4 ขนาดการติดตั้ง A: ตู้เข้า B: ตู้ป้อน

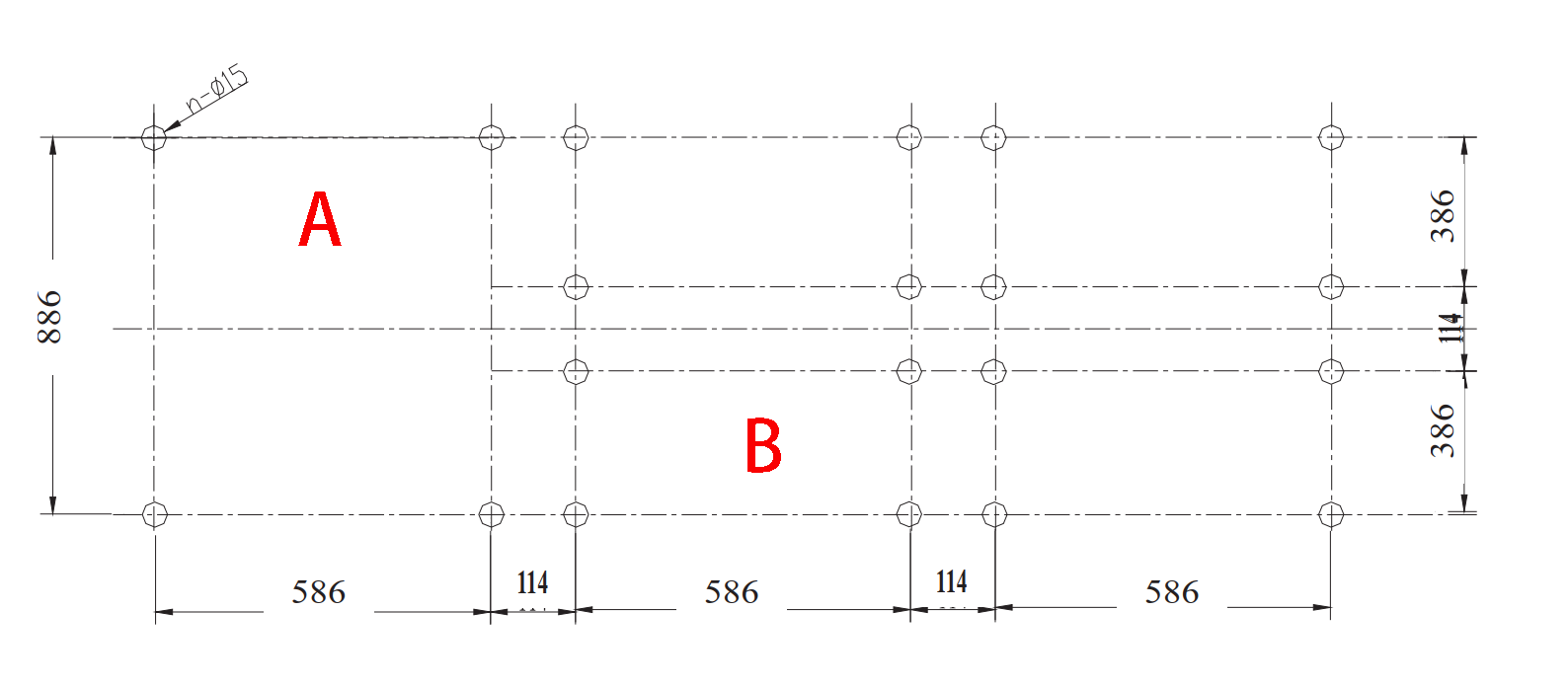

รูปที่ 5 ขนาดการติดตั้งของตู้สตริง A: ตู้เข้า B: ตู้ป้อน
