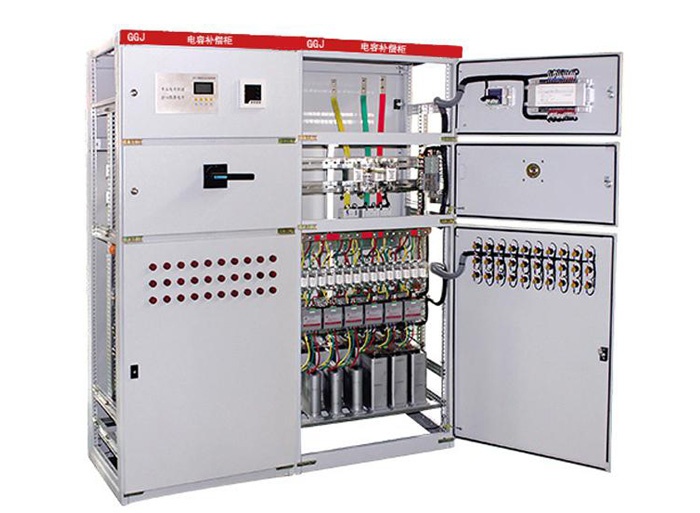

การชดเชยพลังงานปฏิกิริยาแรงดันต่ําประเภท GGJ

GGJ ประเภทแรงดันไฟฟ้าต่ํากระจายตู้ชดเชยพลังงานปฏิกิริยาที่ครอบคลุมเป็นชนิดใหม่ของการกระจายพลังงานกลางแจ้งตู้ชดเชยพลังงานปฏิกิริยาที่ครอบคลุมที่ออกแบบมาให้สอดคล้องกับหลักการของความปลอดภัยเศรษฐกิจเหตุผลและความน่าเชื่อถือเหมาะสําหรับเครือข่ายในเมืองการเปลี่ยนแปลงกริดในชนบทผู้ประกอบการอุตสาหกรรมและเหมืองแร่โคมไฟถนนชุมชนที่อยู่อาศัย ฯลฯ ในระบบการกระจายของ AC 50Hz และแรงดันไฟฟ้า 380V พร้อมการกระจายพลังงานการควบคุมการป้องกันการชดเชยพลังงานปฏิกิริยาการวัดกําลังไฟและฟังก์ชั่นอื่น ๆ กล่องกระจายที่ครอบคลุมกลางแจ้งใหม่พร้อมการกระจายพลังงานการควบคุมการป้องกันการชดเชยพลังงานปฏิกิริยาการวัดกําลังไฟและฟังก์ชั่นอื่น ๆ และสามารถเพิ่มฟังก์ชั่นการป้องกันการรั่วไหลตามความต้องการของผู้ใช้ผลิตภัณฑ์มีข้อดีของโครงสร้างใหม่โครงสร้างที่เหมาะสมระดับการป้องกันสูงติดตั้งสะดวกและการว่าจ้างการบํารุงรักษาและการยกเครื่องผลิตภัณฑ์เป็นไปตาม GB7251.1-1997, GB / T15576-2008 และได้ผ่านการรับรอง 3C ซึ่งเป็นชุดอุปกรณ์แรงดันต่ําที่สมบูรณ์แบบในการเปลี่ยนแปลงตารางไฟฟ้าในปัจจุบัน

รูปแบบผลิตภัณฑ์และความหมาย

ตู้กระจายแรงดันไฟฟ้าต่ํา G-AC, การติดตั้งชิ้นส่วนไฟฟ้า G, การเดินสายไฟคงที่, ตัวเก็บประจุ J-electrostatic

ตู้ชดเชยพลังงานแบบปฏิกิริยาแบบบูรณาการแบบ GGJ series กลางแจ้งเหมาะสําหรับการกระจายพลังงานการวัดการป้องกันและการชดเชยพลังงานปฏิกิริยาโดยอัตโนมัติที่ระดับแรงดันไฟฟ้า 0.4kV

2.คุณสมบัติของสินค้า

ตู้ชดเชยพลังงานปฏิกิริยาแรงดันต่ํา GGJ series ประกอบด้วยตู้สวิตช์แยกฟิวส์คอนแทคตัวเก็บประจุสลับรีเลย์โอเวอร์โหลดความร้อนตัวเก็บประจุพลังงานและตัวควบคุมการชดเชยพลังงานปฏิกิริยาอัจฉริยะ ฯลฯและตู้เป็นโครงสร้างที่ปิด

3.ประสิทธิภาพหลัก

1.การตอบสนองที่ทันเวลาและรวดเร็วผลการชดเชยที่ดีการทํางานที่เชื่อถือได้และป้องกันการรั่วซึมยังสามารถเพิ่มได้ตามความต้องการของผู้ใช้

2.ฟังก์ชั่นการป้องกัน: แรงดันไฟฟ้าเกิน, โหลดเกิน, แรงดันไฟฟ้าต่ํา, กระแสไฟฟ้า, ลัดวงจรและฟังก์ชั่นอื่น ๆ

3.โหมดการดําเนินงาน: มีสองโหมดการทํางาน: การดําเนินงานอัตโนมัติและการดําเนินงานด้วยตนเอง

4.สามารถเพิ่มปัจจัยกําลังของตารางไฟฟ้าได้มากกว่า 0.95

4.เงื่อนไขการทํางาน

1.อุณหภูมิโดยรอบ: -20 °C ~ 50 °C

2.ความชื้นสัมพัทธ์ของอากาศ: ≤90% (อุณหภูมิโดยรอบสัมพัทธ์คือ 20 °C ~ 25 °C)

3.ระดับความสูง: ไม่เกิน 2500m

4.เงื่อนไขสิ่งแวดล้อม: เหมาะสําหรับการติดตั้งในร่ม (ภายในกล่อง) ไม่เหมาะสําหรับไฟไหม้อันตรายจากการระเบิดมลพิษร้ายแรงการกัดกร่อนของสารเคมี

และสถานที่ที่เกิดการสั่นสะเทือนอย่างรุนแรง

5.ตําแหน่งการติดตั้ง: ความเอียงตั้งฉากกับพื้นดินไม่ควรเกิน 5o

5.พารามิเตอร์ทางเทคนิค:

1.แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 380V

2.ความถี่ที่ได้รับการจัดอันดับ: 50Hz

3.วิธีการชดเชย: การชดเชยสามเฟสและการชดเชยเฟสเดียวรวมกัน

4.ความจุการชดเชย: 60KR ~ 390KR

5.วิธีการชดเชย: การสลับแบบวงจร, การสลับการเข้ารหัส, การสลับอัตโนมัติการควบคุมเลือน

6.ควบคุมปริมาณทางกายภาพ: พลังงานปฏิกิริยาหรือกระแสปฏิกิริยา

7.เวลาตอบสนองที่เร็วที่สุด: ≤20ms

6.การติดตั้งและการว่าจ้าง

1.ตรวจสอบก่อนติดตั้ง

ตรวจสอบว่าอุปกรณ์สมบูรณ์หรือไม่ข้อมูลแบบสุ่มและอุปกรณ์เสริมสมบูรณ์หรือไม่และติดต่อผู้ผลิตในเวลาหากคุณพบปัญหาใด ๆ

2.การตรวจสอบและทดลองก่อนเปิดเครื่อง

หลังจากติดตั้งผลิตภัณฑ์แล้วต้องตรวจสอบและทดสอบรายการต่อไปนี้ก่อนที่จะนําไปใช้งาน

1)ตรวจสอบว่าตู้แห้งและสะอาดหรือไม่

2)ไม่ว่ากลไกการทํางานของชิ้นส่วนไฟฟ้าจะมีความยืดหยุ่นไม่ควรมีการติดขัดหรือแรงทํางานมากเกินไป

3)ไม่ว่าจะเป็นการเปิด / ปิดของส่วนประกอบไฟฟ้าหลักที่เชื่อถือได้และถูกต้องและไม่ว่าจะเป็นการเปิด / ปิดของตัวติดต่อเสริมที่เชื่อถือได้และถูกต้อง

4)ไม่ว่าจะเป็นอัตราส่วนและขั้วของเครื่องมือบ่งชี้และหม้อแปลงถูกต้อง

5)ไม่ว่าจะเป็นการเชื่อมต่อบัสที่ดีและไม่ว่าจะเป็นฉนวนกันความร้อนสนับสนุนชิ้นส่วนการติดตั้งและอุปกรณ์เสริมที่มั่นคงและเชื่อถือได้

6)ความต้านทานของฉนวนไม่ควรน้อยกว่า 10 เมกะโอห์มเมื่อวัดด้วยเมกะโอห์มมิเตอร์ 500 โวลต์และควรตัดการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์ตัวเก็บประจุและอุปกรณ์ที่ใช้กระแสเช่นขดลวดเมื่อเรียกดู

3.การแก้จุดบกพร่องการเปิดเครื่อง

การแก้จุดบกพร่องของตัวควบคุมการชดเชยพลังงานปฏิกิริยาอัตโนมัติ

ตัวควบคุมได้รับการปรับตามมาตรฐานที่เกี่ยวข้องสําหรับอินพุตเกณฑ์การตัดเวลาล่าช้าและเกณฑ์แรงดันไฟฟ้าเกินและถ้าจําเป็นต้องปรับใหม่โปรดปรับตามคําแนะนําสําหรับตัวควบคุมการชดเชยพลังงานปฏิกิริยาอัตโนมัติ

7.ข้อควรระวังในการใช้งานและการบํารุงรักษา

1)การดําเนินงานการบํารุงรักษาและการยกเครื่องของผลิตภัณฑ์จะต้องดําเนินการโดยบุคลากรด้านไฟฟ้าที่มีคุณสมบัติเหมาะสม

2)ในระหว่างการบํารุงรักษาควรตัดแหล่งจ่ายไฟก่อนจากนั้นซ่อมแซมหลังจากปลดตัวเก็บประจุชดเชย

3)ทําการซ่อมแซมเป็นประจํา

5)หากสวิตช์หลักของกล่องกระจายแบบบูรณาการเลือกสวิตช์มีดสวิตช์มีดจะต้องแยกและปิดในกรณีที่ไม่มีโหลดเพื่อความปลอดภัยส่วนบุคคล

6)หากผู้ใช้เลือกกล่องกระจายที่ครอบคลุมพร้อมอุปกรณ์ชดเชยพลังงานปฏิกิริยาตัวควบคุมการชดเชยพลังงานปฏิกิริยาอัตโนมัติในผลิตภัณฑ์ควรใช้งานและตรวจสอบตามคู่มือการใช้งานอย่างเคร่งครัด

8.รูปร่างและขนาดการติดตั้ง
