กล่องรวมสายไฟ

บล็อกเทอร์มินัลเป็นอุปกรณ์อินเตอร์เฟซชนิดหนึ่งที่เชื่อมต่อสายการก่อสร้างและทําเครื่องหมายสายสาขาเพื่อให้สายไฟและการตรวจสอบสายไฟที่สะดวกในบางกรณีเพื่ออํานวยความสะดวกในการก่อสร้างและการแก้จุดบกพร่องการตั้งค่าการติดตั้งพิเศษและปกติบางอย่างเช่น isolators ลัดวงจรสามารถติดตั้งได้ในบล็อกเทอร์มินัล

บล็อกเทอร์มินอลเป็นผลิตภัณฑ์อุปกรณ์เสริมชนิดหนึ่งที่ใช้ในการเชื่อมต่อไฟฟ้าซึ่งแบ่งออกเป็นหมวดหมู่ของขั้วต่อในอุตสาหกรรมด้วยระดับที่เพิ่มขึ้นของระบบอัตโนมัติในอุตสาหกรรมและความต้องการที่เข้มงวดและแม่นยํามากขึ้นของการควบคุมอุตสาหกรรมการใช้บล็อกเทอร์มินัลจะค่อยๆเพิ่มขึ้นด้วยการพัฒนาของอุตสาหกรรมอิเล็กทรอนิกส์ช่วงของการใช้งานของบล็อกเทอร์มินัลจะเพิ่มขึ้นและมีประเภทมากขึ้นเรื่อยๆ

ขอบเขตของการใช้งาน

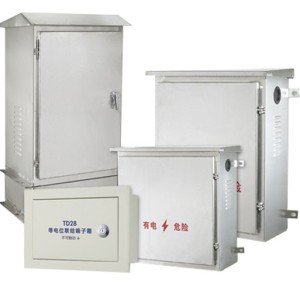

วัสดุกล่องเทอร์มินัลทําจากแผ่นเหล็กรีดเย็นคุณภาพสูงและแผ่นสแตนเลสคุณภาพสูงและโครงสร้างกล่องได้รับการออกแบบตามการกันซึมกลางแจ้งและระดับการป้องกันสามารถเข้าถึง IP54 หรือ IP55 ตามความต้องการที่แตกต่างกันของผู้ใช้เป็นผลให้กล่องเทอร์มินัลสามารถปรับให้เข้ากับสภาพภูมิอากาศและสภาพแวดล้อมการดําเนินงานที่หลากหลาย

วิธีการทํางาน:

กล่องเทอร์มินัลประกอบด้วยตัวควบคุมอุณหภูมิและความชื้นเพื่อหยุดการควบแน่นและตั้งค่าอุณหภูมิไว้ก่อนเครื่องควบคุมอุณหภูมิและความชื้นประกอบด้วยเซ็นเซอร์ตรวจจับอุณหภูมิและเซ็นเซอร์ควบแน่นซึ่งตรวจสอบการเปลี่ยนแปลงอุณหภูมิและความชื้นในกล่องเทอร์มินัลได้ตลอดเวลาและเมื่ออุณหภูมิโดยรอบภายในกล่องต่ํากว่าอุณหภูมิที่ตั้งไว้ล่วงหน้าหรือมีการควบแน่นที่จะเกิดขึ้นคอนโทรลเลอร์จะเริ่มเครื่องทําความร้อนโดยอัตโนมัติเพื่อทํางานและความร้อนเพื่อเพิ่มอุณหภูมิภายในของกล่องและทําลายสภาพแวดล้อมขนาดเล็กที่สร้างการควบแน่นเมื่อเงื่อนไขสําหรับการควบแน่นในกล่องหายไปหรืออุณหภูมิโดยรอบถึงอุณหภูมิที่ตั้งไว้ล่วงหน้าเครื่องทําความร้อนจะตัดการเชื่อมต่อและหยุดการทําความร้อนโดยอัตโนมัติและตัวควบคุมจะกลับมาตรวจสอบสถานะ

ฟังก์ชั่นอุปกรณ์เสริม

กล่องเทอร์มินัลยังได้รับการออกแบบมาเพื่อติดตั้งพร้อมเต้าเสียบไฟแบบเฟสเดียวสามหลุม 220V, 16A และไฟบริการสําหรับผู้ใช้ในการใช้งานในระหว่างการตรวจสอบและบํารุงรักษาประจําวันในขณะเดียวกันก็ได้รับการออกแบบและติดตั้งด้วยสวิตช์การถ่ายโอนและผู้ใช้สามารถสลับโหมดควบคุมด้วยตนเองและอัตโนมัติของเครื่องทําความร้อนในกล่องตามความต้องการการดําเนินงานที่เกิดขึ้นจริงของไซต์

กล่องเทอร์มินัลเป็นสายลําต้นป้องกันในอาคารซึ่งสามารถใช้ในท่อโลหะน้ําและก๊าซระบบทําความร้อนระบบทําความเย็นและระบบทําความเย็นและส่วนประกอบโลหะของอาคารเชื่อมต่อเพื่อตอบสนองความต้องการของข้อกําหนดสําหรับเครื่องใช้ป้องกันไฟฟ้าช็อตที่มีแรงดันไฟฟ้าสัมผัสน้อยกว่า 50Vกล่องเทอร์มินัลเป็นส่วนสําคัญของเครื่องใช้ในอาคารที่ทันสมัยและใช้กันอย่างแพร่หลายในอาคารสูง

กล่องเทอร์มินัลมีฟังก์ชั่นและฟังก์ชั่นที่ดีซึ่งสามารถช่วยในการเชื่อมต่อที่มีศักยภาพและเชื่อมต่อชิ้นส่วนนําไฟฟ้าทั้งสองชิ้นโดยตรงด้วยสายไฟสําหรับการเชื่อมต่อแบบเท่าเทียมกันเพื่อให้แรงดันไฟฟ้าติดต่อที่ผิดพลาดลดลงต่ํากว่าขีด จํากัด แรงดันไฟฟ้าติดต่อกล่องเทอร์มินัลสามารถให้บริการที่ดีและมีส่วนร่วมในกรณีที่เกิดความผิดพลาดและลบความต้านทานเครือข่ายแหล่งจ่ายไฟที่เป็นอันตรายของแรงดันไฟฟ้าผิดพลาดที่เป็นอันตรายที่นํามาใช้จากด้านนอกของอาคารผ่านท่อโลหะต่างๆของสายไฟฟ้าเพื่อให้เวลาการตัดจ่ายไฟอัตโนมัติยาวเกินไปและไม่สามารถตอบสนองความต้องการในการป้องกันไฟฟ้าช็อตได้เมื่อตรงตามข้อกําหนดพิเศษสําหรับการป้องกันไฟฟ้าช็อตในห้องน้ําสระว่ายน้ําห้องผ่าตัดของโรงพยาบาลและสถานที่อื่น ๆผู้จัดจําหน่ายเดียวกันของระบบ TN จัดหาอุปกรณ์ไฟฟ้าสองประเภทนิ่งและเคลื่อนที่และอุปกรณ์คงที่ปกป้องเครื่องใช้ไฟฟ้าเมื่อเวลาตัดแหล่งจ่ายไฟไม่สามารถตอบสนองความต้องการของการป้องกันไฟฟ้าช็อตมือถือ

ช่วงการใช้งานของกล่องเทอร์มินัลสแตนเลสและลักษณะของมัน:

แนะนําคุณสมบัติ

1.โครงสร้างนี้ทําจากเหล็กแผ่นดัดและเชื่อมมีแผ่นกรอบแบบเคลื่อนย้ายได้สากลในกล่องซึ่งแผ่นติดตั้งสามารถแก้ไขและปรับขึ้นและลงและไปมาเพื่อให้การติดตั้งส่วนประกอบมีความยืดหยุ่นมาก

2.มีประตูด้านหน้าและด้านหลังกล่องซึ่งสามารถติดตั้งออกจากผนังและสามารถบํารุงรักษาได้ในเวลาเดียวกันก่อนและหลังมีรูเกลียว ¢60 ที่ด้านล่างของกล่องและมีแหวนยางปิดผนึกเพื่อปิดผนึกและฉนวนกันความร้อนฐานสูง 200 มม. ล่างของกล่องมีรูระบายอากาศซึ่งสามารถติดตั้งในพื้นที่เปียกหรือฐานสามารถถอดและติดตั้งโดยตรงบนรากฐาน

มาตรการลดความชื้นสําหรับกล่องเทอร์มินัลกลางแจ้งในสถานีย่อย

เมื่ออากาศชื้นโดยเฉพาะอย่างยิ่งในฤดูฝนความชื้นและการควบแน่นในกล่องเทอร์มินัลกลางแจ้งสามารถนําไปสู่การลดลงของความต้านทานฉนวนกันความร้อนของวงจรทุติยภูมิ DC กับพื้นดินได้อย่างง่ายดายและในกรณีที่รุนแรงความต้านทานฉนวนกันความร้อนจะลดลงเหลือศูนย์จึงสร้างแหล่งจ่ายไฟ DC ในเชิงบวกหรือสายดินแหล่งจ่ายไฟเชิงลบหากเกิดการต่อสายดินสองจุด DC จะทําให้เกิดการปฏิเสธการป้องกันหรือความผิดปกติและแม้กระทั่งความเสียหายต่ออุปกรณ์คุกคามการทํางานที่ปลอดภัยของตารางไฟฟ้าอย่างจริงจังกล่องเทอร์มินัลจะสนิมสกรูเทอร์มินัลและขั้วต่อเพื่อให้การติดต่อเทอร์มินัลทุติยภูมิไม่ดีและจะทําให้เทอร์มินัลวงจรปัจจุบันร้อนขึ้นหรือเปิดวงจรทําให้เกิดการปฏิเสธการป้องกันหรือการทํางานผิดพลาดทําให้เกิดอุบัติเหตุการสัมผัสที่ไม่ดีของเทอร์มินัลเช่นลูปควบคุมและลูปสัญญาณจะทําให้เกิดการทํางานที่ผิดปกติของอุปกรณ์วัดและควบคุมและป้องกันและส่งสัญญาณผิดส่งผลให้เกิดการตัดสินผิดและการวิเคราะห์ผิดโดยผู้ประกอบการ

การวิเคราะห์สาเหตุของการกลั่นตัว

ปรากฏการณ์การควบแน่นหมายถึงปรากฏการณ์การควบแน่นของหยดน้ําบนพื้นผิวของผนังด้านในของตู้เมื่ออุณหภูมิพื้นผิวลดลงต่ํากว่าอุณหภูมิจุดน้ําค้างการควบแน่นขึ้นอยู่กับอุณหภูมิภายในกล่องอุณหภูมิภายนอกกล่องความชื้นสัมพัทธ์และอุณหภูมิจุดน้ําค้างส่วนใหญ่มีเหตุผลดังต่อไปนี้สําหรับการควบแน่นในกล่องเทอร์มินัล

(1)ความชื้นในพื้นที่สูงสภาพภูมิอากาศและอุณหภูมิมีการเปลี่ยนแปลงอย่างมากด้านล่างของกล่องเทอร์มินัลมีความชื้นและร่องสายเคเบิลบางร่องมีน้ําอุดตัน

(2)กล่องเทอร์มินัลบางกล่องอยู่ในชั้นใต้ดินความชื้นค่อนข้างสูงและอุณหภูมิภายในกล่องโดยเฉพาะอย่างยิ่งอุณหภูมิที่ใกล้กับพื้นดินต่ํากว่าอุณหภูมิโดยรอบ

(3)อุปกรณ์บางอย่างถูกปิดชั่วคราวและอุณหภูมิโดยรอบขนาดเล็กในกล่องเทอร์มินัลต่ํากว่าอุณหภูมิโดยรอบและการควบแน่นเป็นเรื่องง่ายมากที่จะเกิดขึ้นบนพื้นผิว

การเลือกตัวเลือกการลดความชื้น

กล่องเทอร์มินัลกลางแจ้งดําเนินการตามแผนการเปลี่ยนแปลงต่อไปนี้บนสมมติฐานของการตรวจสอบให้แน่ใจว่าแหวนซีลของประตูกล่องเป็นปกติและมาตรการปิดผนึกไฟยังคงเหมือนเดิม

1.หลักการเปลี่ยนแปลง

ในมุมมองของสถานการณ์ที่เกิดขึ้นจริงเช่นความล้มเหลวของเครื่องทําความร้อนกล่องเทอร์มินัลกลางแจ้งในสถานีย่อยและความล้มเหลวของตัวควบคุมอุณหภูมิและความชื้นเครื่องทําความร้อนไม่ได้ใส่หรือความล้มเหลวของความผิดพลาดเป็นบ่อยครั้งและเครื่องควบคุมอุณหภูมิและความชื้นภายในดั้งเดิมถูกลบออกและเครื่องทําความร้อนพลังงานต่ํามักจะถูกใส่เพื่อลดปรากฏการณ์การเผาไหม้ลวดที่เกิดจากความร้อนสูงเกินไปในระหว่างการใช้เครื่องทําความร้อนควรเลือกกล่องเทอร์มินัลและกล่องกลไกด้วยเครื่องทําความร้อนไฟฟ้าไม่เกิน 50 วัตต์และอุณหภูมิสูงสุดในกล่องที่ติดตั้งเครื่องทําความร้อนไม่ควรเกิน 50 °Cเหมาะสมที่จะมีความดันบวกขนาดเล็กภายในและภายนอกกล่องและใช้รูปแบบการจัดเรียงการกระจายตัวหลายจุดและกําลังเฉพาะจะถูกกําหนดตามขนาดของกล่องและกําลังของเครื่องทําความร้อนไม่เกิน 30 วัตต์ต่อ 0.1 ลบ.ม.

2.แผนภาพแผนผังของการเปลี่ยนแปลง

การเดินสายไฟของกล่องเทอร์มินัลคือการเดินสายไฟใหม่สายไฟเดิมจะถูกถอดออกนําเทอร์มินัล่างจะเปิดจากที่ว่างเปล่าไปยังแถบเทอร์มินัลแล้วแถวเทอร์มินัลจะนําไปสู่เครื่องทําความร้อนและเปลือกโลหะของเครื่องทําความร้อนจะต้องต่อสายดิน

3.ดําเนินการเปลี่ยนแปลง

ขนาดของกล่องเทอร์มินัลสวิทช์นี้ประมาณ 45cm × 70cm × 100cm และปริมาณประมาณ 0.315m3กล่องเทอร์มินัลสวิทช์เดิมมีเครื่องทําความร้อนที่มีกําลัง 50 วัตต์และติดตั้งเครื่องทําความร้อนอิสระที่เปิดอยู่และตัวควบคุมอุณหภูมิและความชื้นจะควบคุมเครื่องทําความร้อนให้หล่อและถอยโดยอัตโนมัติตามหลักการของการเปลี่ยนแปลงตัวควบคุมอุณหภูมิและความชื้นถูกลบออกและติดตั้งเครื่องทําความร้อน 20 วัตต์ในตําแหน่งเดิมและติดตั้งเครื่องทําความร้อน 20 วัตต์อีกเครื่องบนผนังกล่องตรงข้ามกับเครื่องทําความร้อนเดิมอุณหภูมิและความชื้นของกล่องเทอร์มินัลหลังจากการเปลี่ยนแปลงจะถูกติดตามเป็นเวลาหลายวันติดต่อกันและอุปกรณ์ในกล่องทํางานได้ดี

ขอบเขตของการใช้งาน:

ส่วนใหญ่จะใช้สําหรับโรงไฟฟ้าและเบรกเกอร์สถานีย่อย, หม้อแปลงแรงดันไฟฟ้า, หม้อแปลง, การเชื่อมต่อเทอร์มินัลสายรองการวัดรวมถึงการบํารุงรักษาสถานีย่อยแหล่งจ่ายไฟและกล่องกระจายไฟฟ้ากล่องควบคุมไฟฟ้ากล่องแสงสว่างและกล่องเทอร์มินัลในผู้ประกอบการอุตสาหกรรมวัสดุของมันประกอบด้วยแผ่นเหล็กและสแตนเลสและระดับการป้องกันคือ IP54
