เราจะนําเสนอประสิทธิภาพวิธีการดําเนินงานที่ปลอดภัยและพารามิเตอร์ทางเทคนิคของกล่องกระจายสินค้าแบบบูรณาการ JP กลางแจ้ง (ค่าชดเชย \ controlterminal \ lighting)

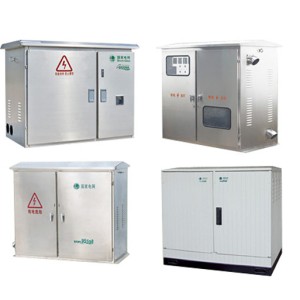

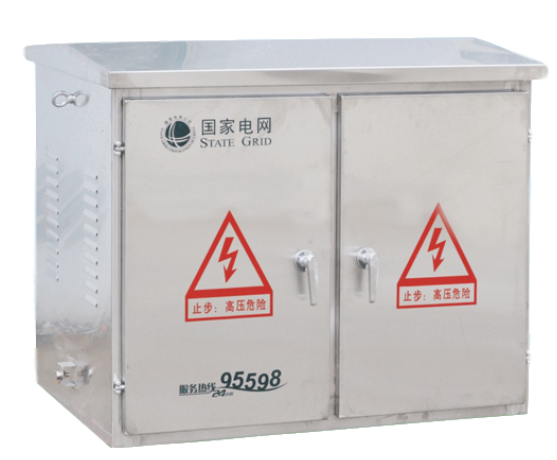

ภาพรวมผลิตภัณฑ์:
JP series กล่องกระจายไฟฟ้าแรงดันต่ําแบบบูรณาการเป็นกล่องควบคุมแบบบูรณาการชนิดใหม่ที่รวมการกระจายพลังงานการวัดการป้องกันการควบคุมและการชดเชยพลังงานปฏิกิริยาซึ่งได้รับการออกแบบตามความต้องการของการก่อสร้างและการเปลี่ยนแปลงตารางไฟฟ้าและประสบการณ์การดําเนินงานตารางไฟฟ้าสอดคล้องกับหลักการของความปลอดภัยเศรษฐกิจความสมเหตุสมผลและความน่าเชื่อถือและสามารถเพิ่มฟังก์ชั่นการป้องกันการรั่วซึมตามความต้องการของผู้ใช้ผลิตภัณฑ์มีข้อดีของโครงสร้างใหม่สมเหตุสมผลระดับการป้องกันสูงติดตั้งสะดวกและการว่าจ้างการบํารุงรักษาและการยกเครื่องเป็นชุดอุปกรณ์ที่สมบูรณ์แบบของเทอร์มินัลแรงดันต่ําในการเปลี่ยนแปลงตารางไฟฟ้าในปัจจุบัน
1.ขอบเขตของการใช้งาน
กล่องกระจายไฟแบบบูรณาการกลางแจ้ง JP series เป็นชุดของการวัดเต้าเสียบการชดเชยพลังงานปฏิกิริยาและฟังก์ชั่นอื่น ๆ ในหนึ่งเพื่อให้บรรลุอุปกรณ์กระจายไฟฟ้าที่ครอบคลุมกลางแจ้งด้วยการลัดวงจรเกินแรงดันไฟฟ้าเกินแรงป้องกันการรั่วซึมและฟังก์ชั่นอื่น ๆ ขนาดเล็กรูปลักษณ์ที่สวยงามประหยัดและใช้งานได้จริงติดตั้งบนเสาไฟฟ้าของหม้อแปลงไฟฟ้าบนเสากลางแจ้งเป็นผลิตภัณฑ์การกระจายพลังงานรุ่นใหม่ที่เหมาะสําหรับการเปลี่ยนแปลงของกริดไฟฟ้าในเมืองและชนบท
2.แบบจําลองและความหมาย
JP - □ / □
●หมายเลขวงจรหลัก
ความจุของหม้อแปลง
─ กล่องกระจายสินค้าแบบบูรณาการ
3.เงื่อนไขการใช้งานปกติ
1.อุณหภูมิแวดล้อม: -25 °C ~ 40 °C
2.ความชื้นสัมพัทธ์ของอากาศ: ค่าเฉลี่ยรายวันไม่เกิน 90% และค่าเฉลี่ยรายเดือนไม่เกิน 90%
3.ระดับความสูง: ไม่เกิน 2000m
4.ติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนรุนแรงและแรงกระแทกและไม่มีก๊าซกัดกร่อน
หมายเหตุ: หากเกินเงื่อนไขข้างต้นคุณสามารถต่อรองกับสูตรของฉัน
4.พารามิเตอร์ทางเทคนิค
หมายเลขซีเรียล | ชื่อ | หน่วย | พารามิเตอร์ |
1 | กําลังการผลิตหม้อแปลง | KวีA | 30~400 |
2 | แรงดันไฟฟ้าที่ใช้งานได้จัดอันดับ | วี | AC400 |
3 | แรงดันไฟฟ้าที่ใช้งานลูปเสริม | วี | AC220, AC380 |
4 | ความถี่ที่ได้รับการจัดอันดับ | เฮิตซ์ | 50 |
5 | จัดอันดับปัจจุบัน | A | ≤630 |
6 | การจัดอันดับการรั่วไหลทําหน้าที่ในปัจจุบัน | mA | 30 ~ 300 ปรับได้ |
7 | ระดับการป้องกัน | IP54 |
5.แผนผังวงจรหลัก
หมายเหตุ: สวิตช์มีดหรือสวิตช์มีดละลายแบบจําลองสามารถเป็น HD11F, HR5, HR6 และชุดอื่น ๆ
ฟิวส์, รุ่นตัวเลือก D220, CM1, NS, C45, D247 และระบบอื่น ๆ;
คอนแทคเตอร์ AC สัญญาณตัวเลือก CJ20, ซีรี่ส์ B, CJX2, CJ19 (สลับไฟฟ้าฟิวชั่น) และซีรีส์อื่น ๆ
รีเลย์ปัจจุบันการรั่วไหลของหม้อแปลงลําดับศูนย์แบบตัวเลือก JD, LLJ และซีรีส์อื่น ๆ
หม้อแปลงกระแสไฟฟ้าแบบจําลองตัวเลือก LM21-0.5, LMK-0.66 และชุดอื่น ๆ
ตัวหยุดไฟกระชากแบบจําลองเป็นตัวเลือก FYS, Y3W และชุดอื่น ๆ
เครื่องละลายไฟฟ้า, รุ่นตัวเลือก BSMJ, BCMJ และชุดอื่น ๆ;
ตัวควบคุมการชดเชยอัตโนมัติตัวเลือกแบบ JK1, JKG และชุดอื่น ๆ;
จํานวนห่วงชดเชยเป็นตัวเลือก 1-4 ครั้งและความจุของแต่ละครั้งเป็นตัวเลือก 3-20Kvar;
นอกจากนี้ตามความต้องการของผู้ใช้อุปกรณ์ควบคุมอุณหภูมิและความชื้นสามารถติดตั้งได้ในกล่องและรูปแบบการเปลี่ยนห่วงชดเชยสามารถตัดและตัดได้ตามความต้องการของผู้ใช้เช่นการเปลี่ยนโมดูลแบบไม่สัมผัสและการผสม
การสลับสวิตช์ ฯลฯ
6.แผนภาพของโครงสร้างกล่อง

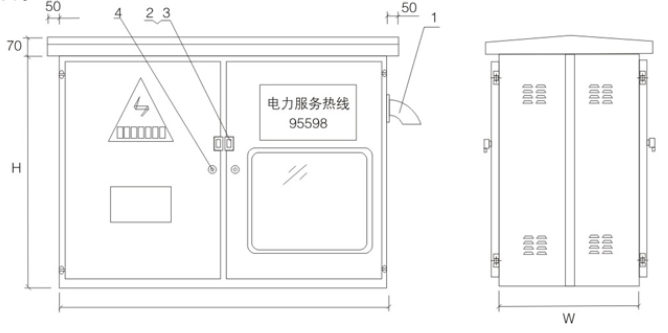

ปัจจัยรูปแบบคณะรัฐมนตรีแนวนอน

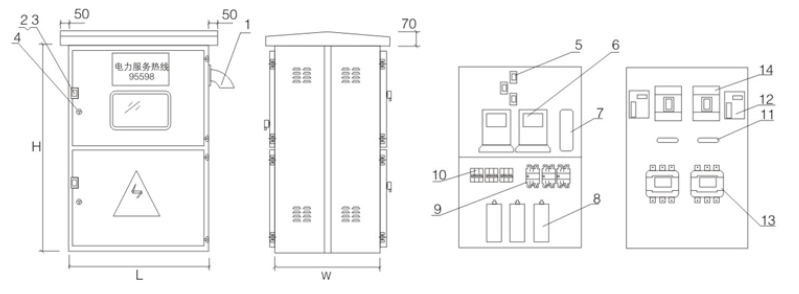

ปัจจัยรูปแบบตู้แนวตั้ง
1.สายเคเบิลเข้าผ่านท่อ 2, ล็อคประตู (เปิดล็อค) 3, ล็อคประตูกล่องฝน 4, ล็อคประตู (ซ่อนล็อค) 5, หม้อแปลงกระแส 6, มิเตอร์ 7, กล่องเชื่อมต่อ 8, ตัวเก็บประจุ 9, สวิตช์คอนแทคฟิวชั่น 10, เบรกเกอร์ขนาดเล็ก 11, สวิตช์แยก 12, หม้อแปลงลําดับศูนย์ 13, เบรกเกอร์กระแสรั่ว 14, คอนแทค AC ขาออก 15, สวิตช์อากาศขา
