เราจะนําเสนอประสิทธิภาพวิธีการดําเนินงานที่ปลอดภัยและพารามิเตอร์ทางเทคนิคของหม้อแปลงไฟฟ้าแบบติดตั้งใต้ดิน YBDM-12

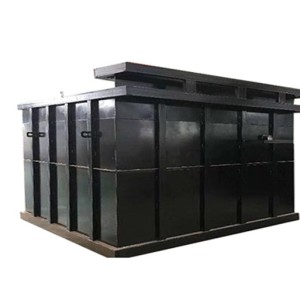

YBDM-12 ชุดของสถานีย่อยกล่องใต้ดิน (เรียกว่าหม้อแปลงกล่องใต้ดิน) เป็นใหม่บนพื้นฐานของการวิจัยเต็มรูปแบบและการอภิปรายของการก่อสร้างเมืองที่ทันสมัยและการจัดการ
เครื่องแปลงสัญญาณรุ่นใหม่ที่พัฒนาขึ้นร่างกายหลักของมันถูกฝังอยู่ใต้ดินบางส่วนหรือทั้งหมดครอบครองที่ดินน้อยหรือไม่มีเลยและเอฟเฟกต์ภาพดีมากซึ่งแก้ปัญหาการใช้งานในเมืองได้อย่างมีประสิทธิภาพ
ความขัดแย้งระหว่าง geotense และโรคสะเก็ดเงินในเมืองมีความกลมกลืนและเป็นหนึ่งเดียวกับสภาพแวดล้อมโดยรอบและได้รับการยกย่องอย่างสูงจากผู้เชี่ยวชาญและผู้ใช้ส่วนใหญ่สถานีย่อยกล่องใต้ดินหมายถึงหม้อแปลงไฟฟ้ากล่อง
ชุดอุปกรณ์สถานีไฟฟ้าที่สมบูรณ์ทั้งหมดถูกติดตั้งภายในกล่องที่ปิดผนึกอย่างเต็มที่และทั้งหมดไม่ได้ถูกควบคุมต่ํากว่าระดับพื้นดินและมันและสถานีย่อยกล่องบนพื้นดินอุปกรณ์ภายใน
มันเหมือนกันและแรงดันไฟฟ้าอินพุต 10KV เดียวกันจะลดลงเหลือแรงดันไฟฟ้ากระจาย 400/220Vi ผ่านหม้อแปลงแล้วส่งไปยังจุดโหลดซึ่งสามารถใช้สําหรับระบบกระจายเครือข่ายแหวน
นอกจากนี้ยังสามารถใช้เป็นสถานีย่อยสําหรับแหล่งจ่ายไฟที่ปลายของกริดไฟฟ้ารัศมีประเภทที่ฝังอยู่อย่างเต็มที่นี้เป็นที่รู้จักกันในชื่อสถานีย่อยใต้ดินและกล่องของมันมีความสามารถในการป้องกันการกัดกร่อนที่ยอดเยี่ยมและพลังงานการอัด
แรงและมีความหนาแน่นแน่นอน
การแสวงหา "ความแปลกใหม่" และ "ความงาม" เพื่อสะท้อนให้เห็นถึงการคุ้มครองสิ่งแวดล้อมของสิ่งอํานวยความสะดวกพลังงานในเมืองที่ทันสมัยเป็นแนวโน้มของการก่อสร้างและพัฒนาพลังงานในปัจจุบันและยังเป็นภาพสะท้อนของ
สัญลักษณ์สําคัญของความทันสมัยและอารยธรรมของเมืองบริษัท ของเรามีวัตถุประสงค์เพื่อสร้างอุปกรณ์พลังงานชั้นหนึ่งทําให้สภาพแวดล้อมในเมืองสวยงามและให้บริการสังคมและมุ่งมั่นอย่างแข็งขันในการแก้ปัญหา
ในการติดตั้งและการบํารุงรักษาอุปกรณ์พลังงานในอดีตเช่นสายเหนือศีรษะลงในโครงการพื้นดินการกัดเซาะของพายุไต้ฝุ่นชายฝั่งวิสัยทัศน์ด้านสิ่งแวดล้อมและความยากลําบากมากมายการแนะนําและการดูดซึมการพัฒนาเทคโนโลยีขั้นสูงจากต่างประเทศ
เป็นมิตรกับสิ่งแวดล้อมที่ไม่เป็นโลหะใต้ดินฝังผลิตภัณฑ์สถานีย่อยชุด
2.ข้อมูลทั่วไป
แบบจําลองและความหมาย:
Y B DM □ / 0.4 □
ได้รับการจัดอันดับ ความจุของหม้อแปลง KV เคอร์A
ได้รับการจัดอันดับ แรงดันไฟฟ้า KV เคอร์ ในด้านแรงดันไฟฟ้าต่ํา
└── แรงดันไฟฟ้าที่ได้รับการจัดอันดับในด้านแรงดันไฟฟ้าสูง KV เคอร์, 12, 40.5
--- การติดตั้ง วิธีการติดตั้ง DM - ใต้ดิน
└──กล่องสถานีย่อย
- - ติดตั้งล่วงหน้า
2.2เงื่อนไขการใช้งาน:
เงื่อนไขปกติของการใช้งาน
ก) ความสูง
ระดับความสูงไม่เกิน 1000m
b) อุณหภูมิโดยรอบ
อุณหภูมิสูงสุด 40 °C
อุณหภูมิต่ําสุด -30 °C
c) ความชื้นสัมพัทธ์
ที่อุณหภูมิ 25 °Cความชื้นสัมพัทธ์ของอากาศไม่เกิน 95% และค่าเฉลี่ยต่อเดือนไม่เกิน 90%
สภาพแวดล้อมการติดตั้ง
สภาพแวดล้อมในการติดตั้งควรปราศจากการเคลื่อนไหวของสิ่งสกปรกที่เห็นได้ชัดก๊าซกัดกร่อนและฝุ่นละอองเว็บไซต์การติดตั้งควรปราศจากการสั่นสะเทือนและการกระแทกที่รุนแรงและไม่สามารถวางไว้ในสถานที่ต่ํา
เงื่อนไขพิเศษของการใช้งาน
นอกเหนือจากเงื่อนไขการใช้งานตามปกติข้างต้นแล้วเงื่อนไขการใช้งานอื่น ๆ จะเป็นไปตามบทบัญญัติของ GB1094.1, GB / T 11022, GB / T14048.1 และ GB7251.1
พารามิเตอร์ทางเทคนิคหลัก:
หมายเลขซีเรียล | รายการ | หน่วย | หน่วยแรงดันสูง | หม้อแปลง | ห้องความดันต่ํา | |
สวิตช์โหลด | ฟิวส์ | |||||
1 | แรงดันไฟฟ้าที่จัดอันดับ | KV เคอร์ | 12 | 10/0.4 | 0.4 | |
2 | จัดอันดับปัจจุบัน | A | 630 | 12-125 | 300-2500 | |
3 | ความถี่ไฟฟ้าที่ได้รับการจัดอันดับทนแรงดันไฟฟ้า | KV เคอร์ | 42/48 | 35 | 2.5 | |
4 | ความต้านทานแรงกระแทกจากฟ้าผ่า | KV เคอร์ | 75/85 | 75 | 8 | |
5 | จัดอันดับการทําลายปัจจุบัน | kA | 20 | 31.5 | ||
6 | จัดอันดับการลัดวงจรปิดปัจจุบัน | kA | 50 | |||
7 | จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 | |||
8 | ได้รับการจัดอันดับสําหรับระยะสั้นทนต่อกระแส | kA | 20 | |||
9 | กําลังการผลิตสูงสุด | KV เคอร์A | ≤1600 | |||
10 | ระดับรบกวน | dB | <55 | |||
11 | ระดับการป้องกัน | ห้องแรงดันสูง IP33, ห้องหม้อแปลง IP23, ห้องแรงดันไฟฟ้าต่ํา IP33 | ||||
ลักษณะโครงสร้างของหม้อแปลงกล่องที่ฝังอยู่อย่างเต็มที่
โครงสร้าง

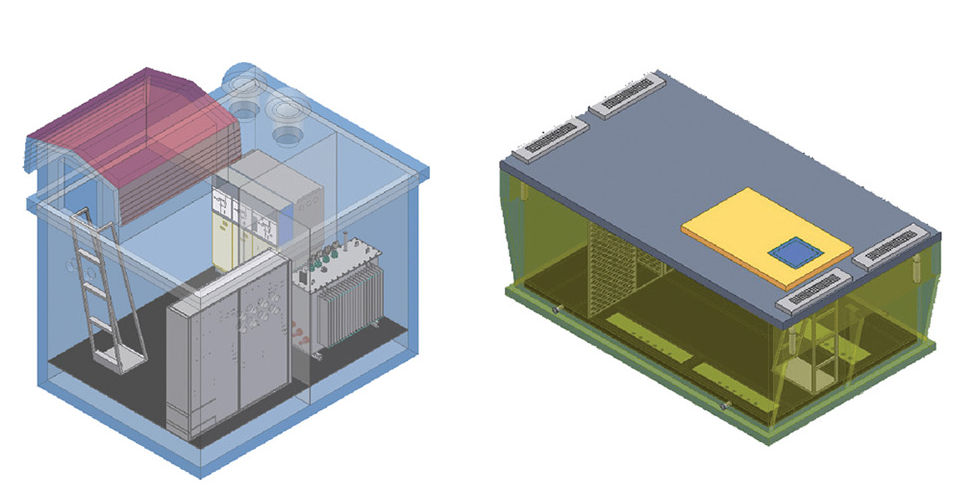

โครงสร้างของหม้อแปลงกล่องฝังอย่างเต็มที่แสดงในรูปที่ 2
รูป2 แผนภาพแผนผังของโครงสร้างหม้อแปลงกล่องที่ฝังอยู่อย่างเต็มที่
3.2ลักษณะโครงสร้าง
ชุดอุปกรณ์ที่สมบูรณ์แบบของสถานีย่อยที่ฝังไว้อย่างเต็มที่ติดตั้งอยู่ภายในกล่องที่ปิดผนึกอย่างเต็มที่และส่วนตัวกล่องเป็นห้องสวิตช์แรงดันสูงห้องหม้อแปลงไฟฟ้า
สวิตช์ไฟฟ้าแรงดันต่ําห้องพักแต่ละห้องมีอุปกรณ์แสงสว่างพร้อมสวิตช์ล็อคอุปกรณ์ระบายอากาศบังคับควบคุมอุณหภูมิเครื่องทําความร้อนและอุปกรณ์อื่น ๆ
อุปกรณ์ทั้งหมดข้างต้นถูกตั้งค่าไว้ต่ํากว่าระดับพื้นดินและอุปกรณ์ภายในของมันเหมือนกับสถานีย่อยที่ติดตั้งบนพื้นดินทั่วไปซึ่งทั้งหมดนี้ขับเคลื่อนด้วยแรงดันไฟฟ้าขาเข้า 10KV เคอร์
หม้อแปลงจะลดลงเหลือแรงดันไฟฟ้ากระจาย 400/220V แล้วส่งไปยังจุดโหลดและเทคโนโลยีที่สําคัญของสถานีย่อยที่ติดตั้งไว้ล่วงหน้าอย่างเต็มที่คือการปิดผนึกและป้องกันกล่อง
ความต้านทานการสลายตัวและความดันโดยเฉพาะ:
1.กล่องจากด้านล่างถึงผนังควรแช่อยู่ในพื้นดินเป็นเวลา 50 ปีโดยไม่มีการกัดกร่อนน้อยที่สุด
2.มันควรจะทนต่อแรงกดดันของดินและความดันน้ําใต้ดินและแช่ในขณะที่ผนังยังคงเหมือนเดิม
3.จุดปิดผนึกทั้งหมดเช่นทางเดินอุปกรณ์ทางเข้าและทางออกของบุคลากรและทางเข้าสายเคเบิลจะต้องสามารถทนต่อแรงดันออสโมติกของน้ําใต้ดินและไม่มีคราบน้ําภายใน
ให้ด้านในของผนังแห้งและปราศจากความชื้น
นอกเหนือจากการตอบสนองความต้องการขั้นพื้นฐานข้างต้นแล้วสถานีย่อยที่ติดตั้งไว้ล่วงหน้า YBDM ยังมีฟังก์ชั่นหลักสามประการ:
1.มีช่องน้ําประปาสองช่องที่ปลายด้านหนึ่งของกล่องแคบ ๆ และในวันฝนตกน้ําฝนสามารถปล่อยลงในท่อระบายน้ําได้อย่างรวดเร็วผ่านถังน้ําประปาโดยไม่ต้องเข้าสู่สถานีย่อยที่ติดตั้งไว้ล่วงหน้า
2.นอกเหนือจากการระบายน้ําในวันฝนตกแล้วรางเชื่อมต่อยังเป็นช่องอากาศสําหรับการไหลเวียนและการระบายอากาศภายในกล่องและอากาศเข้าสู่กล่องผ่านช่องอากาศเพื่อสร้างการแลกเปลี่ยน
ให้อุณหภูมิและความชื้นในกล่องมีความสมดุลเพื่อให้อุณหภูมิเพิ่มขึ้นและลดลงของหม้อแปลง
3.เมื่อมีน้ําท่วมที่เกิดขึ้นครั้งเดียวใน 50 ปีหรือ 100 ปี น้ําบาดาลจะเพิ่มขึ้นและทําให้ท่อระบายน้ําไหลย้อนและอุปกรณ์ระบายอากาศจะทํางานโดยอัตโนมัติ
ปิดเครื่องแยกภายในและภายนอกของกล่องและดําเนินการต่อสถานีย่อยที่ติดตั้งไว้ล่วงหน้าโดยไม่ส่งผลกระทบต่ออุปกรณ์
ปัจจุบันสถานีย่อยในบางเมืองในประเทศของเราส่วนใหญ่จะจัดตั้งขึ้นในชั้นใต้ดินของอาคารสูงและเมื่อพวกเขาพบน้ําท่วมขนาดใหญ่พวกเขาจะจมอยู่ใต้น้ําโดยทั่วไปและอุปกรณ์ส่วนใหญ่ได้รับความเสียหายและไร้ประโยชน์หลังจากที่น้ําลดลงในฐานะ
การใช้สถานีย่อยที่ฝังไว้อย่างเต็มที่เป็นอุปกรณ์กระจายไฟฟ้าสามารถหลีกเลี่ยงการแช่อุปกรณ์ด้วยน้ําท่วมและการใช้สถานีย่อยที่ฝังไว้อย่างเต็มที่มีข้อดีมากขึ้นตามที่อธิบายไว้ด้านล่าง
ดอท:
1.สามารถประหยัดการใช้ที่ดินได้อย่างมากไม่จําเป็นต้องได้มาซึ่งที่ดินและการก่อสร้างโยธาและประหยัดการลงทุนด้านโครงสร้างพื้นฐาน
2.ไม่มีสิ่งกีดขวางบนพื้นดินซึ่งไม่ส่งผลกระทบต่อสิ่งแวดล้อมและไม่ส่งผลกระทบต่อวิสัยทัศน์และมุมมองของผู้คน
3.ประเภทฝังทั้งหมดที่ติดตั้งบนสนามหญ้าและเข็มขัดสีเขียวสามารถออกแบบด้วยการตกแต่งบางอย่างบนพื้นดินเช่นประติมากรรมหิน ฯลฯหากคุณต้องการอยู่ในจัตุรัสขนาดใหญ่หรือถนน
ด้านข้างของถนนหากไม่มีสิ่งกีดขวางบนพื้นดิน (รวมถึงท่อระบายอากาศ) สามารถใช้สถานีย่อยแบบสี่เหลี่ยมจัตุรัสที่ติดตั้งไว้ล่วงหน้าระบายอากาศสถานีย่อยที่ติดตั้งล่วงหน้านี้
ไม่สามารถเปิดเผยเครื่องบินพื้นดินได้
4.อุปกรณ์กระจายไฟฟ้าของสถานีย่อยที่ติดตั้งไว้ล่วงหน้าถูกตั้งไว้ใต้ดินซึ่งมีความปลอดภัยและเชื่อถือได้
5.พื้นดินไม่ได้รับผลกระทบจากเสียงหม้อแปลง
6.เนื่องจากใต้ดินค่อนข้างเย็นอุณหภูมิที่เพิ่มขึ้นของหม้อแปลงค่อนข้างมีเสถียรภาพในระหว่างการทํางาน
7.พื้นที่ภายในของสถานีย่อยที่ฝังอยู่อย่างเต็มที่ค่อนข้างกว้างขวางและการบํารุงรักษาจะไม่รบกวนพื้นดินและจะไม่ขัดขวางสภาพแวดล้อมโดยรอบ
