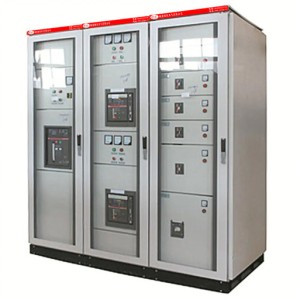

สวิตช์แรงดันไฟฟ้าต่ํา GDF

ภาพรวม

สวิตช์พาร์ทิชันไฟฟ้าแรงดันต่ําแบบ GDF

เกียร์ (ต่อไปนี้จะเรียกว่า "เรียบง่าย"

การชั่งน้ําหนักการติดตั้ง) เป็น บริษัท ของเรา

สวิตช์คงที่ GCS

บนพื้นฐานของความต้องการพิเศษของ

รูปแบบการกระจายพลังงานของผู้ใช้

การพัฒนาและการพัฒนาความสามารถในการใช้งานทางวิศวกรรมมีสวิตช์แรงดันต่ําแนวนอนขั้นสูงในประเทศอุปกรณ์ที่ใช้งานได้ AC 50 ~ 60HZ แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 660V และระบบด้านล่างที่ใช้สําหรับการผลิตพลังงานการส่งการแปลงพลังงานและไฟฟ้า การควบคุมทั่วไปของอุปกรณ์ที่สามารถบริโภคอุปกรณ์ผ่านรัฐ การทดสอบประเภทของอุปกรณ์ควบคุมอิเล็กทรอนิกส์แรงดันต่ําการกํากับดูแลคุณภาพการตรวจสอบและศูนย์ทดสอบ 5000A มีกําลังการผลิตขนาดใหญ่ของการทดสอบอาร์คความผิดพลาดภายในและการประเมินจังหวัด

พารามิเตอร์ทางเทคนิค

อุปกรณ์สอดคล้องกับ IEC60439-1, GB7251.1-2005 "สวิตช์ไฟฟ้าแรงดันต่ําและอุปกรณ์ควบคุม", JB / T9661-1999 "สวิตช์สกัดแรงดันต่ํา" และ GB / T9466 "วิธีการทดสอบพื้นฐานสําหรับสวิตช์ไฟฟ้าแรงดันต่ํา" และ IEC1641 "กฎการทดสอบสําหรับสวิตช์ไฟฟ้าแรงดันต่ําปิดและอุปกรณ์ควบคุมในกรณีของอาร์คที่เกิดจากความผิดพลาดภายใน"พารามิเตอร์ทางเทคนิคของมันคือ:

ลักษณะการทํางาน

กรอบพื้นฐานของอุปกรณ์เป็นโครงสร้างการประกอบรวมกัน ประกอบกับโปรไฟล์มาตรฐาน, และวัสดุกรอบจะถูกประมวลผลและประกอบจากแผ่นรีดเย็น.

คุณสมบัติโครงสร้าง:

ผู้นําของ ชิ้นส่วนพื้นฐานของกรอบคือ 8MF โปรไฟล์รีดเย็นและทั้งสอง ด้านข้างของโปรไฟล์มีหลุมติดตั้งที่มีโมดูลัสของ 20mm และ 100 มม. ตามลําดับทําให้การประกอบกรอบมีความยืดหยุ่นและสะดวก

กรอบแบ่งออกเป็นห้องหน่วยการทํางานห้องบัสแนวนอนและห้องเคเบิลและห้องจะถูกแยกออกจากกันโดยแผ่นเหล็ก.หน่วยงานการทํางานของตัวเองยังถูกแยกออกจากกัน จํากัด ขอบเขตของผลกระทบของอุบัติเหตุและแผ่นฝาปิดด้านบนสามารถเปิดเพื่ออํานวยความสะดวกในการติดตั้งบัสบาร์แนวนอน

ประตูของหน่วยการทํางานติดตั้งกลไกการเชื่อมต่อกันทางกลซึ่งช่วยเพิ่มความปลอดภัยต่อไฟฟ้าช็อต

ส่วนประกอบไฟฟ้าทั้งหมดจะถูกแก้ไขในหน่วยการทํางานในขณะที่ส่วนประกอบหลัก (เบรกเกอร์) ถูกดึง ออกหรือเสียบปลั๊กซึ่งง่ายต่อการบํารุงรักษาและยกเครื่อง

เมื่อ ความลึกของตู้สอดคล้องกับ GCS -0.4 แรงดันไฟฟ้าต่ําดึงออกสวิตช์ก็สามารถข้ามติดตั้งและใช้

ชนิด

ตามการใช้งานสามารถแบ่งออกเป็นศูนย์กระจายไฟฟ้า (ตู้คอมพิวเตอร์) และไฟฟ้า ศูนย์ควบคุมมอเตอร์ (MCCตู้); ตามการติดตั้ง วิธีการแบ่งออกเป็นสองประเภท: การแยกผนังและการติดตั้งผนัง ตามการดําเนินงานจะแบ่งออกเป็นการดําเนินงานด้านเดียวและการดําเนินงานสองด้าน ตามรูปแบบโครงสร้าง, มีเต้าเสียบด้านข้างและเต้าเสียบด้านหลังสองประเภท

พาร์ติชันตู้

ศูนย์กระจายไฟ (PC)

ตู้พีซีแบ่งออกเป็นสี่ช่อง:

ช่องบัสบาร์แนวนอน: ที่ด้านบนของตู้

ช่องฟังก์ชั่นหน่วย: ด้านขวาด้านหน้าของตู้ ช่องใส่สายเคเบิล: ที่ด้านหลังของตู้

ช่องการบีบอัด: ด้านหน้าของช่องบัสบาร์

GDF สวิตช์พาร์ทิชันคงที่เป็น วิธีการแยก 3b ซึ่งส่วนใหญ่จะสะท้อนให้เห็นในช่องส่วนประกอบหลัก รอง ส่วนประกอบ ช่องและช่องเชื่อมต่อสายเคเบิลและรถบัสเป็นพื้นที่การทํางานที่แยกออกจากกันทั้งหมดช่องส่วนประกอบหลักและทุติยภูมิตั้งอยู่ด้านหน้าตู้สายเคเบิล ช่องตั้งอยู่ด้านหลังตู้, ช่องบัสบาร์ตั้งอยู่ด้านบนของตู้และตรงกลางของด้านข้างตู้และช่องระบายความร้อนระดับมืออาชีพและช่องบรรเทาความดันตั้งอยู่ใน ด้านหน้าของช่องบัสบาร์

มาตรการที่สําคัญเพื่อให้บรรลุการแยก 3b:

ก.แต่ละช่องฟังก์ชั่นหน่วยถูกปิดเป็นรายบุคคล;

ข.ช่องรถบัสแนวนอนถูกแยกออกจากกันโดยแผ่นโลหะระหว่างช่องหน่วยการทํางานและช่องสายเคเบิล

ค. (c)ช่องขององค์ประกอบรองและช่องขององค์ประกอบหลักจะถูกแยกออกจากกันโดยแผ่นโลหะ

ง.ห้องทํางานและห้องบัสบาร์แนวตั้งและช่องบรรเทาความดันถูกแยกออกจากกันโดยแผ่นโลหะหรือแผ่นฉนวนกันความร้อนและ ผู้นําของ พาร์ติชันระหว่างห้องหน่วยฟังก์ชั่นและช่องบรรเทาความดันมีวาล์วเมื่อส่วนโค้งถูกเรียกใช้ในห้องหน่วยฟังก์ชั่นวาล์ว จะเปิดและช่องบรรเทาความดันจะเปิดเพื่อ จํากัด อาร์คให้กับช่องการทํางานหรือตําแหน่งที่เกิดอาร์คเพื่อให้แน่ใจว่า เมื่อหน่วยล้มเหลวส่วนโค้งจะไม่ขยายตัวเพื่อส่งผลกระทบต่ออื่น ๆ หน่วยงาน

อี.ห้องฟังก์ชั่นถูกแยกออกจากกันโดยแผ่นโลหะ

ระบบ Busbar

ผู้นําของ บัสหลักของตู้สวิทช์ถูกตั้งค่าที่ด้านบนของตู้และบัสกระจายไฟ (บัสบาร์แนวตั้ง) ถูกประกอบในช่องทางแนวตั้งปิดซึ่งสามารถป้องกันการปล่อยที่เกิดจากส่วนโค้งและป้องกันการสัมผัสของมนุษย์

ตู้มีอุปกรณ์ที่เป็นอิสระ PE ระบบสายดินและ ตัวนําที่เป็นกลาง N, ซึ่งติดตั้งที่ด้านล่างของตู้ตลอดอุปกรณ์และ แต่ละวงจรสามารถเชื่อมต่อกับพื้นดินหรือศูนย์ใกล้เคียงโครงสร้างกรอบทั้งหมดหมุดด้วยสกรูแตะตนเองซึ่งมีสูง ความน่าเชื่อถือต่อสายดิน

ผู้นําของ รถบัสที่เป็นกลางและรถบัสป้องกันที่เป็นกลางถูกติดตั้งขนานกับส่วนล่างของช่องหน่วยการทํางานและติดตั้งในแนวตั้ง ในห้องเคเบิลและ ถ้าสาย N และสาย PE แยกออกจากกันโดยฉนวนกันความร้อน ลวด N และลวด PE ใช้แยกต่างหากและถ้าตัวนํา จะสั้นระหว่างทั้งสอง , มันพร้อมแล้ว สาย PE / N

ปกป้องระบบสายดิน

วงจรการป้องกันของอุปกรณ์ประกอบด้วยสองส่วน: เป็น PE ลวด (หรือ ปากกา ลวด) ที่ว่า ติดตั้งแยกต่างหากและวิ่งผ่านความยาวทั้งหมดของการจัดเรียง และชิ้นส่วนโครงสร้างนําไฟฟ้า

ชิ้นส่วนโครงสร้างโลหะในอุปกรณ์ยกเว้นประตูและแผ่นซีลของนาฬิกาชุบสังกะสีและการเชื่อมต่อ ของส่วนโครงสร้าง ได้รับการออกแบบอย่างระมัดระวัง เพื่อให้สามารถผ่านกระแสลัดวงจรบางอย่าง

หน่วยการทํางาน

ตู้พาร์ติชันคงที่ MCC มี 4 หน่วยฟังก์ชั่น:

6E: สูง 150 × กว้าง 600 × ลึก 400 8E: สูง 200 × กว้าง 600 × ลึก 400 16E: สูง 400 × กว้าง 600 × ลึก 400 24E: ความสูง 600 × ความกว้าง 600 × ความลึก 400

การเชื่อมต่อทางกล

กลไกการทํางานของแต่ละหน่วยฟังก์ชั่นและแผงประตูของห้องหน่วยมีกลไกการเชื่อมต่อกันทางกลเพื่อให้แน่ใจว่าแผงประตู ไม่สามารถเปิดได้ในสถานะปิดและกลไกการทํางานบนแผงประตูสามารถล็อคเพื่อล็อคเบรกเกอร์ในตําแหน่งปิดหรือเปิด เพื่อป้องกันอุบัติเหตุที่เกิดจากการทํางานที่ไม่ใช่ผู้ประกอบการ

ใช้งาน

สวิตช์แรงดันไฟฟ้าต่ําคงที่ในประเทศและต่างประเทศ ประเภท GDF-0.4 แยกสวิตช์แรงดันต่ําคงที่ ถูกออกแบบมา และพัฒนาโดย บริษัท ของเรา ตามเทคนิค ลักษณะระดับและโครงสร้าง ของ คณะรัฐมนตรี 。มันเหมาะสําหรับ AC 50เฮิตซ์, การจัดอันดับการทํางาน แรงดันไฟฟ้า 400V ในระบบเป็นไฟฟ้าแสงไฟฟ้าการทํางาน ปัจจุบันของ 2500A และต่ํากว่า ใช้สําหรับการผลิตไฟฟ้าการแปลงพลังงานระบบส่งและการควบคุมการป้องกันระบบกระจาย

สภาพแวดล้อมการใช้งาน

(1)อุณหภูมิอากาศโดยรอบไม่สูงกว่า 40 ° C และไม่ต่ํากว่า -5 ° C ผู้นําของ อุณหภูมิเฉลี่ยสําหรับ 24 ชั่วโมงไม่สูงกว่า  35 °C

(2)ระดับความสูงจะต้องไม่เกิน 2000 เมตร

(3)ความชื้นสัมพัทธ์ของอากาศโดยรอบไม่ควรเกิน 50% ที่อุณหภูมิ 40 ° C และ ควรอนุญาตให้มีความชื้นสัมพัทธ์ขนาดใหญ่ ที่อุณหภูมิที่ต่ํากว่า, เช่น 90% ที่ 20 °C

(4)ความเอียงของอุปกรณ์และพื้นผิวในแนวตั้งไม่ควรเกิน 5% เมื่อติดตั้งและตู้ทั้งหมดควรค่อนข้างแบน

(5)ควรติดตั้งอุปกรณ์ในสถานที่ที่ไม่มีการสั่นสะเทือนและกระแทกที่รุนแรงและไม่เพียงพอที่จะทําให้ชิ้นส่วนไฟฟ้า กัดกร่อน

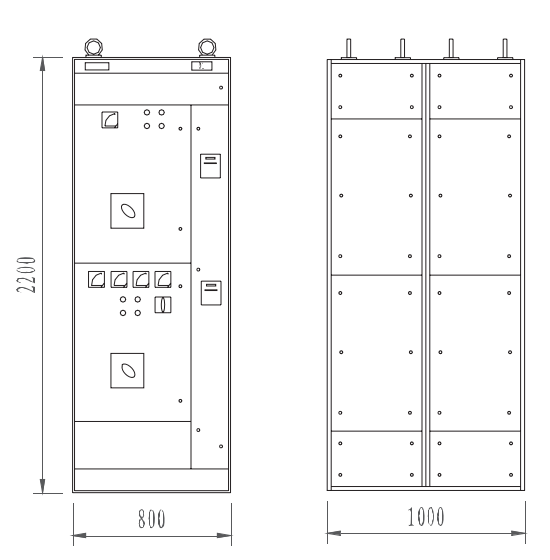

รูปที่ 1 ตู้บัสบาร์และตู้ขาเข้า] ประเภทขนาดโครงร่าง

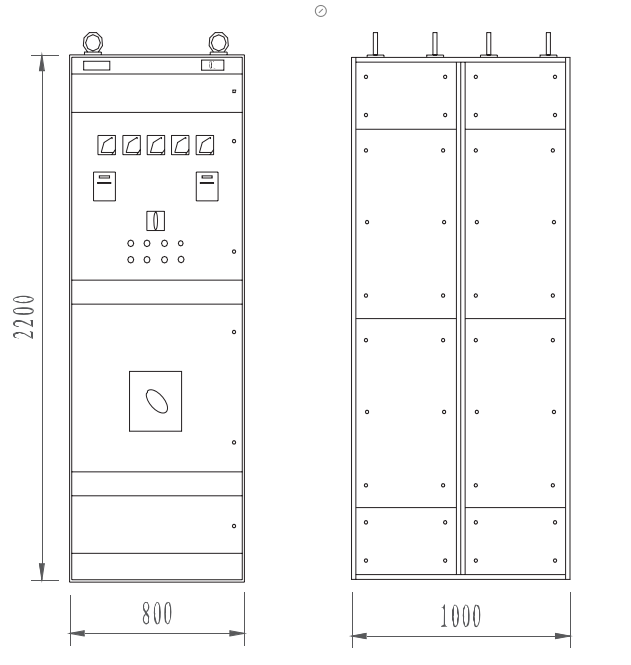

รูปที่ 2 ขนาดของตู้เข้าประเภท II

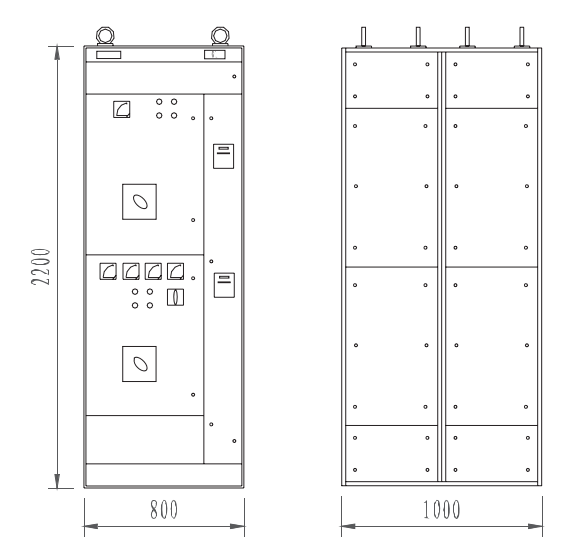

รูปที่ 3 ขนาดโดยรวมของตู้ควบคุมและตู้เก็บประจุ

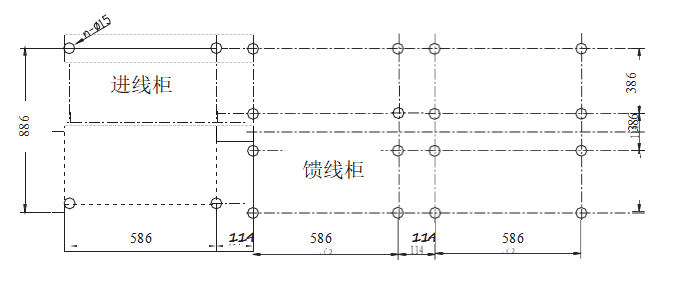

รูป4 ขนาดการติดตั้ง

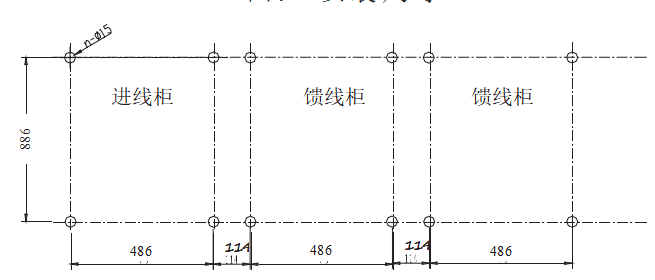

รูปที่ 5 ขนาดการติดตั้งของตู้สตริง
