เราจะนำเสนอประสิทธิภาพวิธีการทำงานที่ปลอดภัยและพารามิเตอร์ทางเทคนิคของหม้อแปลงติดตั้งแผ่น YBBD-12
1. Frontier
YBBD-12 ซีรี่ส์กึ่งฝังกล่องสถานีย่อย (เรียกว่ากึ่งใต้ดินกล่องสถานีย่อยหรือที่เรียกว่าภูมิทัศน์ใต้ดินกล่องสถานีย่อย) เป็นรุ่นใหม่ของหม้อแปลงกล่องที่พัฒนาขึ้นใหม่บนพื้นฐานของการวิจัยเต็มรูปแบบและการอภิปรายของการก่อสร้างและการจัดการเมืองที่ทันสมัยส่วนหลักของมันถูกฝังอยู่ใต้ดินครอบครองที่ดินน้อยหรือไม่มีเลยผลภาพดีมากแก้ปัญหาความขัดแย้งระหว่างการขาดแคลนที่ดินในเมืองและโรคสะเก็ดเงินในเมืองได้อย่างมีประสิทธิภาพกลมกลืนและรวมกับสภาพแวดล้อมโดยรอบและได้รับการยกย่องอย่างสูงจากผู้เชี่ยวชาญและผู้ใช้ส่วนใหญ่สถานีย่อยกล่องกึ่งฝังหมายถึงชุดที่สมบูรณ์ของสถานีย่อยกล่องทั้งหมดติดตั้งในกล่องที่ปิดสนิทอย่างเต็มที่และทั้งหมดถูกตั้งไว้ต่ํากว่าระดับพื้นดินก็เหมือนกับสถานีย่อยชนิดกล่องพื้นดินอุปกรณ์ภายในเหมือนกันแรงดันไฟฟ้าอินพุต 10KV เดียวกันจะลดลงเหลือแรงดันไฟฟ้ากระจาย 400/220V โดยหม้อแปลงแล้วส่งไปยังจุดโหลดซึ่งสามารถใช้สําหรับระบบการกระจายเครือข่ายแหวนและยังสามารถใช้เป็นสถานีย่อยแหล่งจ่ายไฟเทอร์มินัลตารางรัศมีกล่องกึ่งฝังมีความต้านทานการกัดกร่อนและความต้านทานแรงดันที่ยอดเยี่ยมและมีการปิดผนึกอย่างแน่นอน
การแสวงหา "ความแปลกใหม่" และ "ความงาม" และการคุ้มครองสิ่งแวดล้อมของสิ่งอํานวยความสะดวกพลังงานในเมืองที่ทันสมัยเป็นแนวโน้มของการก่อสร้างและพัฒนาพลังงานในปัจจุบันและยังเป็นสัญลักษณ์ที่สําคัญของระดับความทันสมัยและอารยธรรมของเมืองด้วยวัตถุประสงค์ในการสร้างอุปกรณ์พลังงานชั้นหนึ่งทําให้สภาพแวดล้อมในเมืองสวยงามและให้บริการสังคม บริษัท ของเรามุ่งมั่นอย่างแข็งขันเพื่อแก้ปัญหาในการติดตั้งและบํารุงรักษาอุปกรณ์พลังงานในปัจจุบันเช่นวิศวกรรมใต้ดินสายเหนือศีรษะการกัดเซาะของพายุไต้ฝุ่นชายฝั่งวิสัยทัศน์ด้านสิ่งแวดล้อมและความยากลําบากอื่น ๆ อีกมากมายและแนะนําและดูดซับเทคโนโลยีขั้นสูงจากต่างประเทศเพื่อพัฒนาสถานีย่อยกล่องกึ่งฝังที่ไม่ใช่โลหะที่เป็นมิตรกับสิ่งแวดล้อม
2.ข้อมูลทั่วไป
2.1. Model and meaning:
Y B BD □ / 0.4 □
Capacity ความจุสูงสุดของหม้อแปลง KV เคอร์A
❄❄ แรงดันไฟฟ้าที่กำหนด KV ที่ด้านแรงดันไฟฟ้าต่ำ
❄❄ แรงดันไฟฟ้าที่ได้รับการจัดอันดับในด้านแรงดันไฟฟ้าสูง KV เคอร์, 12, 40.5
└─Installation method, BD semi-buried installation
└─Box substation
└─Pre-installed
2.2. Conditions of use:
เงื่อนไขปกติของการใช้งาน
ก) ความสูง
ระดับความสูงไม่เกิน 1000m
b) อุณหภูมิโดยรอบ
อุณหภูมิสูงสุด 40 °C
อุณหภูมิต่ําสุด -30 °C
c) ความชื้นสัมพัทธ์
ที่อุณหภูมิ 25 °Cความชื้นสัมพัทธ์ของอากาศไม่เกิน 95% และค่าเฉลี่ยต่อเดือนไม่เกิน 90%
d) Installation environment
สภาพแวดล้อมในการติดตั้งควรปราศจากการเคลื่อนไหวของสิ่งสกปรกที่เห็นได้ชัดก๊าซกัดกร่อนและฝุ่นละอองเว็บไซต์การติดตั้งควรปราศจากการสั่นสะเทือนและการกระแทกที่รุนแรงและไม่สามารถวางไว้ในสถานที่ต่ํา
เงื่อนไขพิเศษของการใช้งาน
นอกเหนือจากเงื่อนไขการใช้งานปกติข้างต้นเงื่อนไขการใช้งานอื่นๆเป็นไปตามบทบัญญัติของ GB1094.1, gb/ T11022, gb/ T14048.1และ GB7251.1.
2.3. Main parameters:
หมายเลขซีเรียล | รายการ | หน่วย | หน่วยแรงดันสูง | หม้อแปลง | ห้องความดันต่ํา | |
สวิตช์โหลด | ฟิวส์ | |||||
1 | แรงดันไฟฟ้าที่จัดอันดับ | KV เคอร์ | 12 | 10/0.4 | 0.4 | |
2 | จัดอันดับปัจจุบัน | A | 630 | 12-125 | 300-2500 | |
3 | ความถี่ไฟฟ้าที่ได้รับการจัดอันดับทนแรงดันไฟฟ้า | KV เคอร์ | 42/48 | 35 | 2.5 | |
4 | ความต้านทานแรงกระแทกจากฟ้าผ่า | KV เคอร์ | 75/85 | 75 | 8 | |
5 | จัดอันดับการทําลายปัจจุบัน | kA | 20 | 31.5 | ||
6 | จัดอันดับการลัดวงจรปิดปัจจุบัน | kA | 50 | |||
7 | จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 | |||
8 | ได้รับการจัดอันดับสําหรับระยะสั้นทนต่อกระแส | kA | 20 | |||
9 | กําลังการผลิตสูงสุด | KV เคอร์A | ≤1600 | |||
10 | ระดับรบกวน | dB | <55 | |||
11 | ระดับการป้องกัน | ห้องแรงดันสูง IP33, ห้องหม้อแปลง IP23, ห้องแรงดันไฟฟ้าต่ํา IP33 | ||||
คุณสมบัติโครงสร้าง:
|

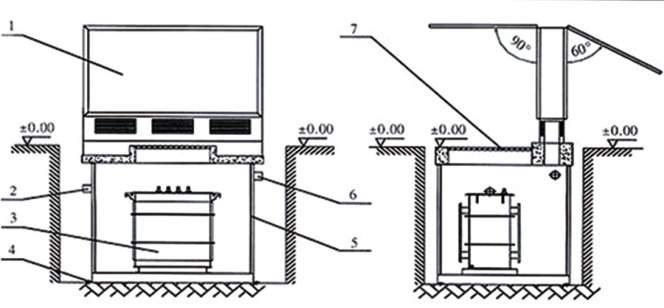

| Fig. 1 Schematic diagram of semi-buried box หม้อแปลง structure 1-Light Box-Type Power Distribution Equipment: 2-High-Voltage CABLE Inlet Hole; 3-underground combined หม้อแปลง: 4-Pitpit Foundation installation HOLE พื้นฐานการเล่นกราวด์สำเร็จรูป5ระดับ; |
3.1 Structure
The structure of the semi-buried box หม้อแปลง is shown in Fig. 1.
หม้อแปลงกล่องกึ่งฝังส่วนใหญ่ประกอบด้วยหม้อแปลงใต้ดินและกล่องไฟโฆษณากลางแจ้งหม้อแปลงไฟฟ้าใต้ดินเป็นอุปกรณ์สถานีย่อยขนาดกะทัดรัดชนิดใหม่ที่รวมหม้อแปลงไฟฟ้าสวิตช์โหลดแรงดันสูงฟิวส์ ฯลฯซึ่งติดตั้งในหลุมไม่ครอบครองพื้นผิวและสามารถจมอยู่ในน้ําเป็นระยะเวลาหนึ่งสวิตช์กลางแจ้งประเภทกล่องไฟโฆษณาเป็นโครงสร้างผสมผสานป้ายโฆษณาและสวิตช์กลางแจ้งซึ่งติดตั้งบนพื้นดินด้านในของกล่องเป็นตู้กระจายแรงดันไฟฟ้าสูงและต่ํากลางแจ้งและทั้งสองด้านเป็นกล่องไฟโฆษณาซึ่งมีเอฟเฟกต์ภาพที่ยอดเยี่ยม
3.2ลักษณะโครงสร้าง
3.2.1 Underground combined หม้อแปลง
หม้อแปลงรวมใต้ดินที่ใช้ในหม้อแปลงใต้ดินมีลักษณะดังต่อไปนี้:
(1) กล่องทำจากสแตนเลสปิดผนึกอย่างเต็มที่ด้วยระดับการป้องกันของ IP68และสามารถแช่ในน้ำสำหรับการดำเนินงาน
(2) แรงดันไฟฟ้าสูงและต่ำขาเข้าและเต้าเสียบสายนำมาใช้กันน้ำและปิดผนึกอย่างเต็มที่ฉนวนอย่างเต็มที่และป้องกันอย่างเต็มที่วิธีการเดินสายไฟซึ่งมีความปลอดภัยในการทำงาน
(3) น้ำมันหม้อแปลง naphthenic Alkyl ใช้เพื่อให้แน่ใจว่ามีความสามารถในการกระจายความร้อนที่ดี,
(4) สามารถใช้แกนเหล็กอัลลอยด์อสัณฐานซึ่งมีผลการประหยัดพลังงานอย่างมีนัยสำคัญ
(5) ระดับความต้านทานความร้อนฉนวนสูงและการปกป้องสิ่งแวดล้อม
(6) Backup and plug-in fuses give the หม้อแปลง safer protection.
(7) สวิตช์โหลดมีสองสามและสี่ตำแหน่งซึ่งเหมาะสำหรับระบบจ่ายไฟที่หลากหลาย
3.2.2 Prefabricated pit foundation
พื้นฐานหลุมของการเปลี่ยนแปลงฝังเป็นพื้นฐานสำเร็จรูปในโรงงานและมูลนิธิหลุมสำเร็จรูปมีลักษณะดังต่อไปนี้:
(1) ฐานของหลุมสามารถกดล่วงหน้าด้วยแผ่นเหล็กด้านบน6มม. และโครงสร้างถูกปิดผนึกอย่างเต็มที่เพื่อให้แน่ใจว่าน้ำพื้นผิวและเศษซากอื่นๆไม่สามารถเข้าสู่หลุม: โครงสร้างคอนกรีตเสริมเหล็กสำเร็จรูปสามารถใช้ได้และใช้เทคโนโลยีกันน้ำขั้นสูงเพื่อให้แน่ใจว่ารากฐานไม่รั่วไหล
(2) มีถังเก็บน้ำที่ด้านล่างของหลุมและมีการติดตั้งปั๊มจุ่มที่ควบคุมโดยระบบระบายน้ำอัตโนมัติ
(3) วงเล็บยึดสายเคเบิลแรงดันสูงและต่ำมีการติดตั้งในหลุมเพื่ออำนวยความสะดวกในการติดตั้งและตรึงสายเคเบิล
(4) มีการติดตั้งแสงกันน้ำในหลุมสำหรับการบำรุงรักษาง่าย
(5) The foundation top cover is equipped with an open manhole.
3.2.3 Outdoor สวิตช์เกียร์ of advertising light box
(1) เปลือกป้องกันของสวิตช์ใช้โครงสร้างของกล่องไฟโฆษณาและสองประตูของเปลือกกล่องไฟสามารถเปิดได้ทุกมุมและมีตำแหน่งรองรับสปริงแบบนิวเมติกซึ่งสะดวกสำหรับการทำงานและการบำรุงรักษาสวิตช์
(2) กล่องไฟมีชั้นฉนวนกันความร้อนซึ่งมีผลฉนวนกันความร้อนที่ดี
(3) ทั้งสองด้านของเปลือกกล่องไฟเป็นป้ายโฆษณาและองค์ประกอบเปล่งแสง LED ที่มีขนาดเล็กและใช้แหล่งกำเนิดแสงที่สม่ำเสมอ
(4) ล็อคประตูของกล่องไฟโฆษณาและสวิตช์เกียร์ถูกตั้งค่าอย่างอิสระและการบำรุงรักษากล่องไฟไม่ส่งผลต่อการทำงานของสวิตช์
(5) เปลือกกล่องไฟมีอุปกรณ์เตือนภัยด้วยเสียงและแสงซึ่งสามารถส่งสัญญาณเตือนได้หากได้รับความเสียหายจากโลกภายนอก
(6) สวิตช์เกียร์ใช้โครงสร้างประตูสองชั้นระดับการป้องกันถึง IP34และชั้นที่สองคือประตูเครื่องมือเพื่อให้แน่ใจว่าหลังจากที่เปลือกกล่องไฟถูกทำลายตู้แรงดันต่ำยังคงถึงระดับการป้องกันของผลิตภัณฑ์แรงดันต่ำกลางแจ้งที่สมบูรณ์และเป็นอิสระ
(7) พัดลมที่ซ่อนอยู่ในเปลือกกล่องไฟสามารถระบายอากาศโดยอัตโนมัติและจ่ายอากาศไปยังมูลนิธิหลุมเพื่อลดอุณหภูมิและลดความชื้น
3.3
Waterproof and heat dissipation
3.3.1 Waterproof treatment of underground transformation
แม้ว่าหม้อแปลงรวมใต้ดินของหม้อแปลงกล่องใต้ดินจะได้รับอนุญาตให้ทำงานใต้น้ำ, การกันน้ำและการระบายน้ำในหลุมมูลนิธิได้รับการออกแบบอย่างระมัดระวังสำหรับระยะยาวปลอดภัยและเชื่อถือได้การดำเนินงานของหม้อแปลงใต้ดิน
สําหรับพื้นที่ที่มีระดับน้ําบาดาลต่ํา (ต่ํากว่าด้านล่างของรากฐานหลุม) โครงสร้างหลุมสําเร็จรูปจะถูกนํามาใช้หลุมระบายอากาศที่ด้านบนของหลุมมีความสามารถในการระบายอากาศและกันฝนได้อย่างมีประสิทธิภาพและด้านล่างของรากฐานหลุมถูกวางด้วยกรวดทรายที่ไหลน้ําและน้ําสามารถซึมเข้าไปในพื้นดินได้โดยตรง
3.3.2
Heat dissipation of buried changes
หม้อแปลงกล่องใต้ดินส่วนใหญ่ช่วยให้มั่นใจได้ว่าอุณหภูมิที่เพิ่มขึ้นและการกระจายความร้อนของหม้อแปลงใต้ดินจากด้านต่อไปนี้:
(1) หม้อแปลงใต้ดินใช้11ชุดผลิตภัณฑ์การสูญเสียต่ำหรือผลิตภัณฑ์แกนโลหะผสมอสัณฐานซึ่งช่วยลดการสูญเสียการโหลดและการสูญเสียโหลดดังนั้นการสร้างความร้อนจึงต่ำ
(2) ระดับความต้านทานความร้อนของหม้อแปลงสูงมีขอบที่เพิ่มขึ้นของอุณหภูมิขนาดใหญ่ซึ่งยังช่วยเพิ่มความสามารถในการโอเวอร์โหลดของหม้อแปลง
(3)หม้อแปลงไฟฟ้าใต้ดินใช้น้ํามันหม้อแปลงไฟฟ้า (หรือน้ํามันจุดจุดจุดระเบิดสูง) ซึ่งสามารถไหลอย่างต่อเนื่องที่อุณหภูมิต่ํามากโดยไม่ต้องเพิ่มสารเติมแต่งและลักษณะความหนืดที่ดีทําให้ความเร็วในการไหลของความเร็วน้ํามันเร็วขึ้นเมื่ออุณหภูมิสูงขึ้นเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความสามารถในการกระจายความร้อนที่ดี
(4) ระหว่างกล่องกระจายและหลุมมูลนิธิ, พัดลมขาเข้าและทางออกถูกตั้งค่า, และระบบส่งกำลัง/ระบายความร้อนด้วยอากาศไอเสียจะดำเนินการเมื่ออุณหภูมิที่เพิ่มขึ้นของหม้อแปลงรวมใต้ดินถึงค่าที่ตั้งไว้เพื่อให้แน่ใจว่ามีความคืบหน้าตามปกติของหม้อแปลงใต้ดิน
