What is reactive power?
เมื่อพูดถึง "การชดเชยปฏิกิริยา" ก่อนอื่นเราจําเป็นต้องเข้าใจแนวคิดของพลังงานปฏิกิริยาพลังงานปฏิกิริยาค่อนข้างเข้าใจง่ายเพราะสามารถทํางานสร้างความร้อนและขับเคลื่อนการหมุนของมอเตอร์ ฯลฯ ตัวอย่างเช่นเมื่อกระแส AC ผ่านตัวต้านทานบริสุทธิ์กระแสไฟฟ้าสามารถทําให้ตัวต้านทานสร้างความร้อนซึ่งหมายความว่าพลังงานไฟฟ้าจะถูกแปลงเป็นพลังงานความร้อนอย่างไรก็ตามพลังงานปฏิกิริยาเป็นเรื่องยากที่จะเข้าใจมันมีอยู่เฉพาะในพลังงาน AC และไม่มีปัญหาของพลังงานปฏิกิริยาในพลัง DCตัวอย่างเช่นเมื่อกระแส AC ผ่านความจุบริสุทธิ์หรือโหลดเหนี่ยวนําบริสุทธิ์มันจะไม่ทํางานกล่าวอีกนัยหนึ่งความจุบริสุทธิ์หรือโหลดเหนี่ยวนําบริสุทธิ์ไม่ได้ใช้พลังงานที่ใช้งาน แต่กระแสไฟฟ้าและแรงดันไฟฟ้าที่สอดคล้องกันที่ไหลผ่านพวกเขาสร้างพลังงาน AC ซึ่งเรียกว่าพลังงานปฏิกิริยาในทางทฤษฎีพลังงานปฏิกิริยาไม่ทํางานดังนั้นจึงไม่ควรสร้างแสงและความร้อนและไม่สามารถขับเคลื่อนการหมุนของมอเตอร์ได้โหลดที่เรามักจะพบไม่ค่อยเป็นอุปสรรคเหนี่ยวนําบริสุทธิ์หรือกําลังจุบริสุทธิ์ แต่โหลดผสมเมื่อกระแสไฟฟ้าผ่านพวกเขาพลังงานบางอย่างสามารถทํางานได้ในขณะที่บางคนไม่สามารถทําได้พลังงานที่ไม่สามารถทํางานได้คือพลังงานปฏิกิริยาเพื่อแสดงความสัมพันธ์ระหว่างพลังงานปฏิกิริยาและพลังงานที่ใช้งานได้อย่างง่ายดายผู้คนใช้แนวคิดของปัจจัยพลังงานเพื่ออธิบายอัตราการใช้พลังงานไฟฟ้ายิ่งปัจจัยกําลังใกล้กับ 1 สัดส่วนของพลังงานที่ใช้งานสูงขึ้นและอัตราการใช้พลังงานไฟฟ้าสูงขึ้น ในทางตรงกันข้ามยิ่งปัจจัยกําลังใกล้กับ 0 สัดส่วนของพลังงานที่ใช้งานลดลงและอัตราการใช้พลังงานไฟฟ้าลดลงเพื่อปรับปรุงอัตราการใช้พลังงานไฟฟ้าแนวคิดของ "การชดเชยปฏิกิริยา" ถูกเสนอ.
การทำความเข้าใจแนวคิดเกี่ยวกับพลังปฏิกิริยาพลังงานที่ใช้งานและตัวประกอบกำลังตลอดจนจุดประสงค์พื้นฐานของการชดเชยปฏิกิริยาเพื่อปรับปรุงการใช้พลังงานไฟฟ้าตอนนี้เราจะเจาะลึกการวิเคราะห์โดยละเอียดเหตุใดจึงจำเป็นต้องมีการชดเชยปฏิกิริยาหลักการที่อยู่เบื้องหลังการชดเชยปฏิกิริยาคืออะไร? รูปแบบของการชดเชยคืออะไร? และค่าโดยสารทางเศรษฐกิจของมันเป็นอย่างไร?
Chapter 02: Why Reactive Compensation is Necessary
พลังงานปฏิกิริยาไม่ได้หมายความว่าพลังงานที่ไร้ประโยชน์ในระบบจ่ายไฟ AC ตัวเหนี่ยวนําและตัวเก็บประจุเป็นโหลดที่ขาดไม่ได้เช่นโหลดเหล็กแม่เหล็กของมอเตอร์และหม้อแปลงหากไม่มีการกระตุ้นปฏิกิริยาเหนี่ยวนําอุปกรณ์ไม่สามารถทํางานได้อย่างถูกต้องตัวอย่างเช่นสายส่งไฟฟ้าระยะทางคงที่เองเป็นโหลดแบบ Capacitive ซึ่งทําหน้าที่เหมือนตัวเก็บประจุเมื่อส่งพลังงานในระบบจ่ายไฟ AC การดํารงอยู่ของพลังงานปฏิกิริยามีบทบาทสําคัญในการส่งและแลกเปลี่ยนพลังงานและขาดไม่ได้ในความเป็นจริงระบบไม่สามารถทํางานได้อย่างถูกต้องหากไม่มีการแลกเปลี่ยนพลังงานปฏิกิริยา
กําลังปฏิกิริยาจํานวนมากมาจากไหน?ในระบบโหลดปฏิกิริยาจํานวนมากโดยเฉพาะอย่างยิ่งโหลดปฏิกิริยาเหนี่ยวนํามักจะดึงพลังงานปฏิกิริยาจากโรงไฟฟ้าเมื่อเครื่องกําเนิดไฟฟ้ากําลังทํางานไม่เพียง แต่จะปล่อยพลังงานไฟฟ้าที่ใช้งานไปยังระบบเท่านั้น แต่ยังให้พลังงานปฏิกิริยาที่สอดคล้องกับโหลดเหนี่ยวนําเครื่องกําเนิดไฟฟ้าจะต้องรักษาการตอบสนองที่เหมาะสมในระหว่างการทํางานความล้มเหลวในการทําเช่นนั้นอาจมีผลกระทบที่เป็นอันตรายต่อระบบการผลิตไฟฟ้าเน้นความสําคัญของการรักษาสุดุลของพลังงานปฏิกิริยาในระบบ
เมื่อความต้องการพลังงานปฏิกิริยาในระบบเพิ่มขึ้นหากไม่มีการติดตั้งอุปกรณ์ชดเชยปฏิกิริยาเทียมในระบบโรงไฟฟ้าจะต้องเพิ่มกําลังไฟฟ้าปฏิกิริยาผ่านการปรับเฟสอย่างไรก็ตามเนื่องจากกําลังการผลิตที่ จํากัด ของเครื่องกําเนิดไฟฟ้าสิ่งนี้จะลดกําลังขับที่ใช้งานอยู่ได้อย่างมีประสิทธิภาพลดกําลังการผลิตโดยรวมเพื่อตอบสนองความต้องการไฟฟ้าความจุของเครื่องกําเนิดไฟฟ้าสายไฟและหม้อแปลงจะต้องเพิ่มขึ้นสิ่งนี้ไม่เพียง แต่จะเพิ่มการลงทุนในแหล่งจ่ายไฟเท่านั้น แต่ยังลดอัตราการใช้ประโยชน์จากอุปกรณ์และเพิ่มการสูญเสียสาย
เพื่อลดแรงดันไฟฟ้าปฏิกิริยาของโรงไฟฟ้าเราลงทุนตัวเก็บประจุที่สอดคล้องกันในจุดในระบบจ่ายไฟที่โหลดเหนี่ยวนํากินพลังงานจํานวนมากเพื่อให้พลังงานปฏิกิริยาสําหรับโหลดเหนี่ยวนําสิ่งนี้ช่วยลดแรงกดดันไฟฟ้าปฏิกิริยาในโรงไฟฟ้าได้อย่างมีนัยสําคัญขึ้นอยู่กับการปรับปรุงปัจจัยพลังงานตามธรรมชาติผู้ใช้ควรออกแบบและติดตั้งอุปกรณ์ชดเชยปฏิกิริยาและเปิดใช้งานหรือปิดใช้งานได้ทันเวลาตามความผันผวนของโหลดและแรงดันไฟฟ้าเพื่อป้องกันการส่งมอบพลังงานปฏิกิริยาแบบย้อนกลับในขณะเดียวกันปัจจัยกําลังของผู้ใช้ควรเป็นไปตามมาตรฐานที่สอดคล้องกันเพื่อหลีกเลี่ยงอัตราไฟฟ้าเพิ่มเติมจากแผนกจ่ายไฟดังนั้นทั้งสําหรับแผนกจ่ายไฟและผู้ใช้ไฟฟ้าการชดเชยพลังงานปฏิกิริยาโดยอัตโนมัติเพื่อปรับปรุงปัจจัยพลังงานและป้องกันการส่งมอบพลังงานปฏิกิริยาย้อนกลับมีความสําคัญอย่างยิ่งในการประหยัดพลังงานและปรับปรุงคุณภาพการทํางาน
Chapter 03: What is the Principle of Reactive Compensation?
● Analyzed from the Perspective of Energy Absorption and Release
ส่วนใหญ่ของโหลดปฏิกิริยาที่กล่าวถึงในระบบโดยทั่วไปเป็นโหลดปฏิกิริยาเหนี่ยวนําเมื่ออุปกรณ์ที่มีโหลดพลังงานแบบ Capacitive เชื่อมต่อแบบขนานกับโหลดพลังงานเหนี่ยวนําในวงจรเดียวกันโหลดแบบ Capacitive จะปล่อยพลังงานเมื่อโหลดปฏิกิริยาเหนี่ยวนําดูดซับพลังงานและในทางกลับกันพลังงานจะถูกแลกเปลี่ยนระหว่างโหลดกําลังจุและเหนี่ยวนําพลังงานปฏิกิริยาที่ดูดซึมโดยโหลดแบบกําลังเก็บข้อมูลสามารถชดเชยได้โดยเอาต์พุตพลังงานปฏิกิริยาจากอุปกรณ์โหลดแบบกําลังเก็บข้อมูลและพลังงานปฏิกิริยามีความสมดุลในท้องถิ่นเพื่อลดการสูญเสียสายปรับปรุงความสามารถในการรับน้ําหนักลดการสูญเสียแรงดันไฟฟ้าและบรรเทาแรงดันแหล่งจ่ายไฟของโรงไฟฟ้านี่คือหลักการพื้นฐานของการชดเชยปฏิกิริยา
● Analyzed from the Phase (Inductive/Capacitive) Perspective
In a pure inductive load, the current IL lags the voltage by 90°, and its power is referred to as inductive reactive power. Conversely, in a pure capacitive load, the current Ic is ahead of the voltage by 9 0°, and its power is known as capacitive reactive power.
ความแตกต่างของเฟสระหว่างกระแสในตัวเก็บประจุและกระแสในตัวเหนี่ยวนําคือ 180 องศาซึ่งสามารถยกเลิกซึ่งกันและกันออกโหลดส่วนใหญ่ในระบบไฟฟ้าเป็นแบบเหนี่ยวนําดังนั้นกระแสไฟฟ้าทั้งหมดที่ฉันจะล่าช้าแรงดันไฟฟ้าโดยมุม Φ1ถ้าตัวเก็บประจุขนานเชื่อมต่อขนานกับโหลดแล้ว I′ = I ICกระแสของตัวเก็บประจุจะชดเชยส่วนหนึ่งของกระแสเหนี่ยวนําส่งผลให้กระแสทั้งหมดลดลงจาก I เป็น I′ และมุมเฟสลดลงจาก Φ1 เป็น Φ2สิ่งนี้สามารถปรับปรุงปัจจัยพลังงานและจัดการพลังงานปฏิกิริยาในท้องถิ่น
04 What are the forms of reactive power compensation?
Broadly speaking, there are many forms of reactive power compensation, including:
Based on the voltage level of the point of common coupling (PCC) where compensation is applied, it can be divided into high-voltage compensation, medium-voltage compensation, and low-voltage compensation.
Based on the position of the compensation point in the power transmission and distribution system, it can be divided into on-site compensation at the equipment side, local partial compensation in the area, and centralized compensation in the substation.
ขึ้นอยู่กับประเภทของอุปกรณ์ชดเชยมันสามารถแบ่งออกเป็นการชดเชยตัวเก็บประจุสลับ (ชดเชย FC), ชดเชยการหมุนทางกล (เช่นชดเชยซิงโครนัส, เครื่องกำเนิดไฟฟ้าซิงโครนัสและมอเตอร์ซิงโครนัส), (ชดเชยไฟฟ้าสถิต: ตัวเก็บประจุแบบเปลี่ยนไทริสเตอร์ TSC, เครื่องปฏิกรณ์ที่ควบคุมโดยไทริสเตอร์ TCR, เครื่องปฏิกรณ์ที่ควบคุมด้วยแม่เหล็ก MCR; เครื่องชดเชยแบบซิงโครนัสแบบคงที่ statcom; เครื่องกำเนิดไฟฟ้าแบบคงที่ SVG) และการชดเชยพลังงานปฏิกิริยาคอมโพสิต (FC TCR, FC MCR, FC statcom)
● Compensation forms based on compensation location
Next, we will briefly introduce the forms of reactive power compensation for low-voltage 0.4KV systems based on different compensation locations.
การชดเชยด้านอุปกรณ์ในสถานที่ การชดเชยด้านอุปกรณ์ในสถานที่เป็นวิธีการชดเชยพลังงานปฏิกิริยาให้กับอุปกรณ์ไฟฟ้าแต่ละรายซึ่งเกี่ยวข้องกับการเชื่อมต่อตัวเก็บประจุโดยตรงกับวงจรไฟฟ้าเดียวกับอุปกรณ์แต่ละตัวและใช้สวิตช์เดียวกันสําหรับการควบคุมทั้งการทํางานพร้อมกันหรือตัดการเชื่อมต่อวิธีการชดเชยนี้มีผลดีที่สุดเนื่องจากตัวเก็บประจุอยู่ใกล้กับอุปกรณ์ไฟฟ้าเพื่อปรับสมดุลกระแสปฏิกิริยาในท้องถิ่นหลีกเลี่ยงการชดเชยมากเกินไปในระหว่างสภาวะไม่มีโหลดและสร้างความมั่นใจในคุณภาพไฟฟ้าวิธีการชดเชยนี้มักจะใช้สําหรับมอเตอร์แรงดันสูงและต่ําและอุปกรณ์ไฟฟ้าอื่น ๆอย่างไรก็ตามเมื่ออุปกรณ์ของผู้ใช้ทํางานไม่ต่อเนื่องอัตราการใช้ประโยชน์ของตัวเก็บประจุจะต่ําและผลประโยชน์การชดเชยของพวกเขาไม่สามารถตระหนักได้อย่างเต็มที่
Local partial compensation in the areaLocal partial compensation in the area involves installing capacitors in groups in workshop distribution rooms or substation branch lines. These capacitors can be added or removed based on system load changes. The compensation effect is also good, but the cost is relatively high.

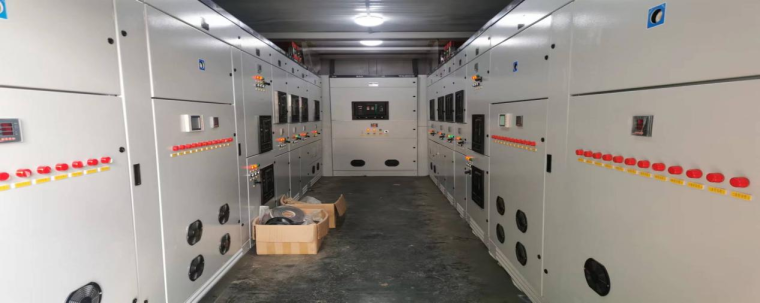

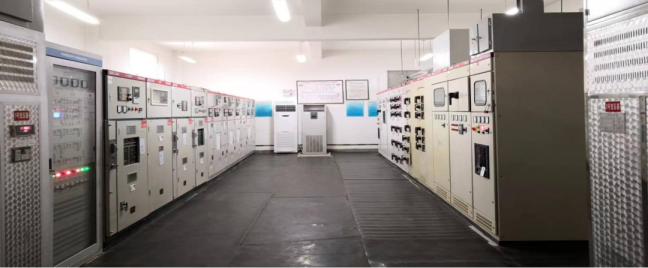

การชดเชยแบบรวมศูนย์ในการชดเชยส่วนกลางในสถานีย่อยเกี่ยวข้องกับการติดตั้งกลุ่มตัวเก็บประจุทั้งหมดบนบัสบาร์หลักหรือรองในสถานีย่อยวิธีการชดเชยนี้ง่ายต่อการติดตั้งเชื่อถือได้ในการดำเนินงานและสามารถชดเชยพลังงานปฏิกิริยาของระบบแรงดันไฟฟ้าต่ำ0.4KV มีผลโดยตรงในการปรับปรุงตัวประกอบกำลังที่ด้านหลักของหม้อแปลง (โดยปกติจะเป็นจุดวัดที่10KV) วิธีการชดเชยประเภทนี้ปัจจุบันเป็นโซลูชันที่ใช้กันอย่างแพร่หลายและคุ้มค่าที่สุด
● Compensation forms based on compensation equipment types

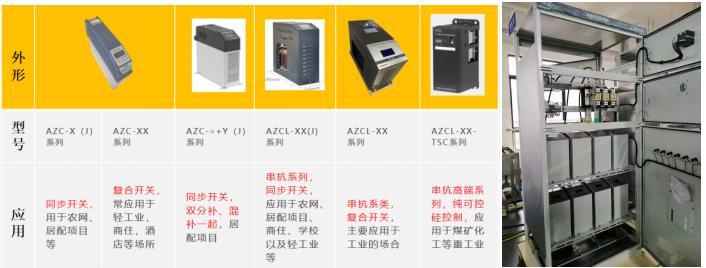

อุปกรณ์ชดเชยมีหลายประเภทและโดยทั่วไปทางเลือกจะขึ้นอยู่กับอุปกรณ์ปฏิบัติการจริงที่ไซต์อุปกรณ์ชดเชยแต่ละตัวมีข้อดีและข้อเสียของตัวเองในบทความนี้เราจะแนะนำผลิตภัณฑ์สองชิ้นที่ใช้กันอย่างแพร่หลายมากที่สุดในระบบการกระจาย0.4KV ในตลาด: การชดเชยตัวเก็บประจุแบบสลับ (การชดเชย FC) และเครื่องกำเนิด var แบบคงที่ (การชดเชย SVG)

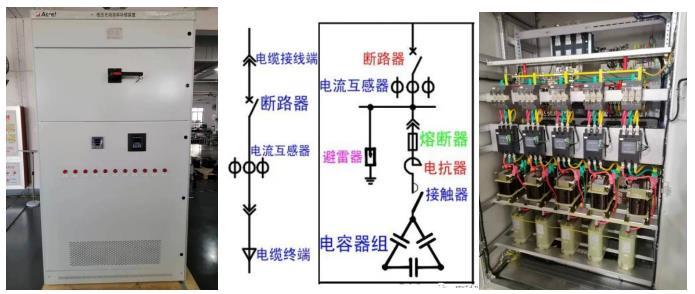

Switching Capacitor Compensation (FC Compensation)
Switching capacitor compensation is the traditional method of parallel capacitor compensation. Its principle is to increase the inductive reactive demand of the capacitive reactive compensation load to enhance the stability of the load voltage and improve the power factor.

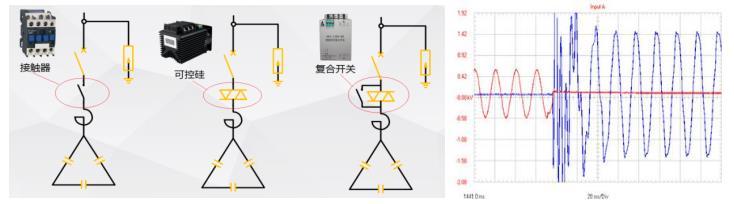

เนื่องจากความจริงที่ว่าการสลับตัวเก็บประจุแบบขนานในช่วงก่อนหน้านี้ประสบความสําเร็จผ่านคอนแทคเตอร์ซึ่งมีเวลาตอบสนองในระดับที่สองข้อเสียเปรียบร้ายแรงของมันคือกระแสไฟฟ้าขนาดใหญ่ในระหว่างการสลับในกรณีที่รุนแรงอาจถึง 50-100 เท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับของตัวเก็บประจุชดเชยส่งผลให้เกิดแสงโค้งอย่างมีนัยสําคัญและก่อให้เกิดความเสียหายต่อตัวเก็บประจุและคอนแทคเตอร์จากการดําเนินงานที่เกิดขึ้นจริงของโหลดในสถานที่ทางเลือกสําหรับคอนแทคเตอร์เช่นสวิตช์ซิงโครนัสสวิตช์ไฮบริดและสวิตช์ไทริสเตอร์ได้ค่อยๆเกิดขึ้นในตลาดทางเลือกเหล่านี้ได้ปรับปรุงอย่างมากในการสลับที่ศูนย์แรงดันไฟฟ้าและการขัดจังหวะที่ศูนย์กระแสอย่างมีนัยสําคัญลดความเสียหายของอุปกรณ์ที่เกิดจากการสลับกระแสไฟฟ้า
เพื่อให้บรรลุการควบคุมการสลับอัจฉริยะระบบการเก็บรวบรวมข้อมูลที่หลากหลายฟังก์ชั่นการป้องกันที่หลากหลายและการติดตั้งและการบํารุงรักษาที่เรียบง่ายการชดเชยตัวเก็บประจุการสลับประเภทอื่นได้รับการพัฒนาในช่วงไม่กี่ปีที่ผ่านมา - ตัวเก็บประจุอัจฉริยะเมื่อเทียบกับการชดเชยความจุแบบดั้งเดิมมีฟังก์ชั่นทางเทคโนโลยีหลายอย่างที่ตัวเก็บประจุแบบดั้งเดิมไม่สามารถทําได้นอกจากนี้ด้วยการอิเล็กทรอนิกส์ของอุปกรณ์โหลดผลกระทบของฮาร์โมนิกต่อระบบกระจายไม่สามารถละเลยได้โดยเฉพาะอย่างยิ่งกับตัวเก็บประจุดังนั้นในการตอบสนองต่อผลกระทบฮาร์โมนิกการชดเชย FC ก็ได้รับการปรับปรุงที่เกี่ยวข้องมากมายตัวอย่างเช่นแนวคิดของอัตราปฏิกิริยาซีรีส์ได้รับการแนะนําเมื่อใดที่ควรใช้อัตราปฏิกิริยาซีรีส์ 6% หรือ 7%?และเมื่อไหร่ควรใช้อัตราปฏิกิริยาซีรีส์ 13% หรือ 14%?ส่วนนี้จะได้รับการอธิบายเพิ่มเติมในหัวข้อต่อมา

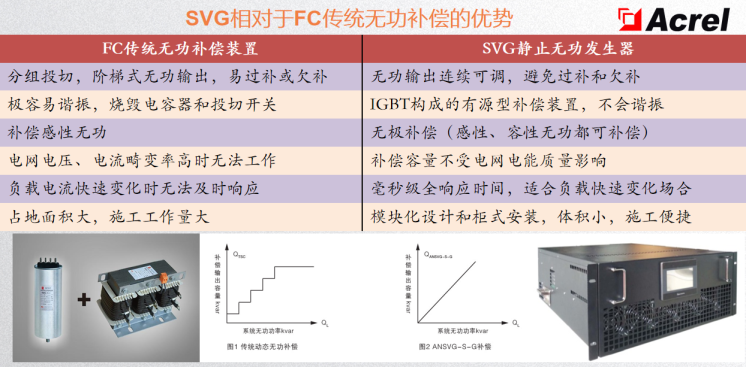

Static Var Generator (SVG) Compensation

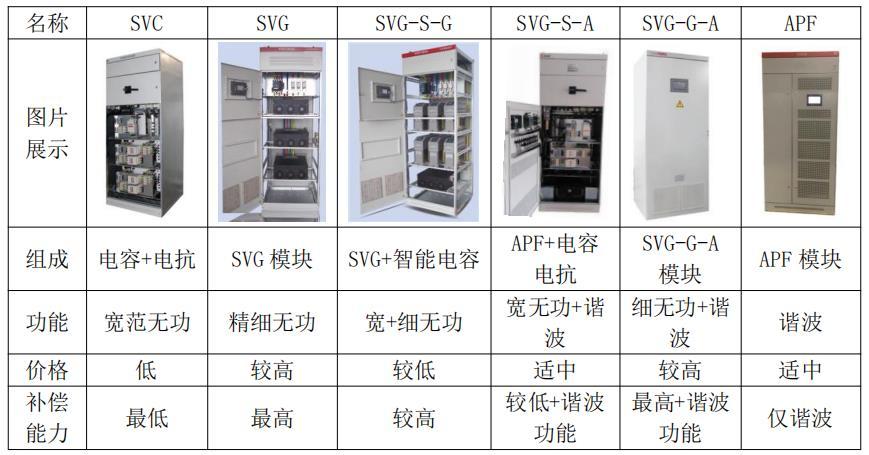

เครื่องกำเนิด var แบบคงที่เป็นอุปกรณ์อิเล็กทรอนิกส์พลังงานใหม่ที่ใช้สำหรับการชดเชยพลังงานปฏิกิริยามันสามารถชดเชยพลังงานปฏิกิริยาและลำดับลบในปริมาณที่แตกต่างกันอย่างรวดเร็วและต่อเนื่องแอปพลิเคชันสามารถเอาชนะความเร็วในการตอบสนองที่ช้าการควบคุมการชดเชยที่ไม่ถูกต้องและแนวโน้มที่จะทำให้เกิดเสียงสะท้อนแบบขนานและการสั่นของการสลับในการชดเชยพลังงานปฏิกิริยาแบบดั้งเดิมเช่นการชดเชย FC
Compared to FC compensation, its three major advantages are:
① Linear compensation of reactive power with a compensation step smaller than 1KVar;② Polarity-free compensation, which can output both capacitive and inductive reactive power;③ Fast response time, with a total response time less than 5ms.
Economics of Reactive Power Compensation by Tsai Ing-wen

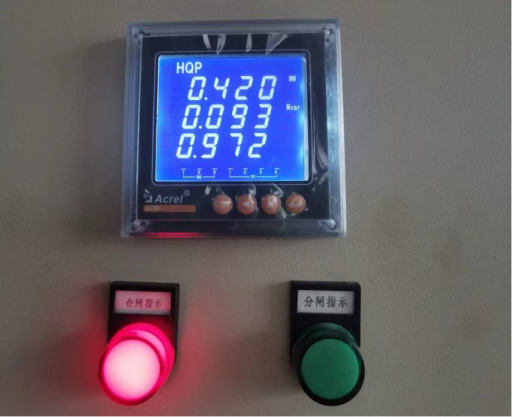

● Compensate for reactive power to improve power factor.

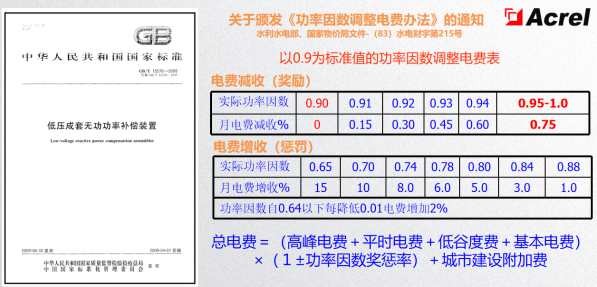

ตามประกาศ เรื่อง "วิธีการปรับค่าไฟฟ้าตามปัจจัยกําลัง" ไม่ยากที่จะพบว่า กฎการปรับปัจจัยกําลังใช้ค่า 0.9 เป็นค่ามาตรฐานโดยการเพิ่มปัจจัยพลังงานผู้ใช้สามารถลดค่าไฟฟ้าทั้งหมดของพวกเขานอกจากนี้ ผู้ใช้บริการจัดจําหน่ายที่มีค่ากําลังไฟสูงกว่า 0.9 อาจได้รับรางวัลจากบริษัทไฟฟ้าสําหรับการปรับค่ากําลังไฟผ่านการชดเชยที่เหมาะสมปัจจัยพลังงานที่จุดวัดสามารถปรับให้เป็นไปตามมาตรฐานระดับชาติซึ่งสามารถกําจัดค่าใช้จ่ายปัจจัยพลังงานและลดค่าใช้จ่ายไฟฟ้าสําหรับผู้ใช้พลังงานได้อย่างมีนัยสําคัญ
การประหยัดพลังงานแบบแอคทีฟของอุปกรณ์ชดเชยพลังงานปฏิกิริยาแบบไดนามิกจะช่วยลดการสูญเสียในแหล่งจ่ายไฟและการกระจายจากจุดชดเชยไปยังเครื่องกำเนิดไฟฟ้าเท่านั้นดังนั้นการชดเชยพลังงานปฏิกิริยาในด้านกริดแรงดันสูงไม่สามารถลดการสูญเสียด้านแรงดันไฟฟ้าต่ำหรือปรับปรุงอัตราการใช้หม้อแปลงไฟฟ้าแรงดันต่ำตามทฤษฎีการชดเชยที่ดีที่สุดการชดเชยพลังงานปฏิกิริยาแบบไดนามิกในท้องถิ่นมีผลการประหยัดพลังงานที่สำคัญที่สุด
นอกจากนี้อุปกรณ์ชดเชยจํานวนมากในตลาดส่งเสริมแนวคิดเช่น "การประหยัดพลังงาน" และ "การประหยัดพลังงาน"ส่วนใหญ่เริ่มต้นด้วยการชดเชยพลังงานปฏิกิริยาปรับปรุงปัจจัยพลังงานลดบทลงโทษปัจจัยพลังงานหรือเปลี่ยนบทลงโทษปัจจัยพลังงานให้เป็นรางวัลปัจจัยพลังงานในที่สุดก็บรรลุเป้าหมายในการประหยัดเงินสําหรับผู้ใช้การกระจายดังนั้นจากมุมมองของการถ่ายโอนพลังงานตามธรรมชาติในธรรมชาติการชดเชยพลังงานปฏิกิริยาอย่างเคร่งครัดไม่ได้อยู่ในหมวดหมู่ของ "ประหยัดพลังงาน" หรือ "ประหยัดพลังงาน" " อย่างไรก็ตามมันสามารถประหยัดเงินสําหรับผู้ใช้การกระจายอย่างแท้จริง

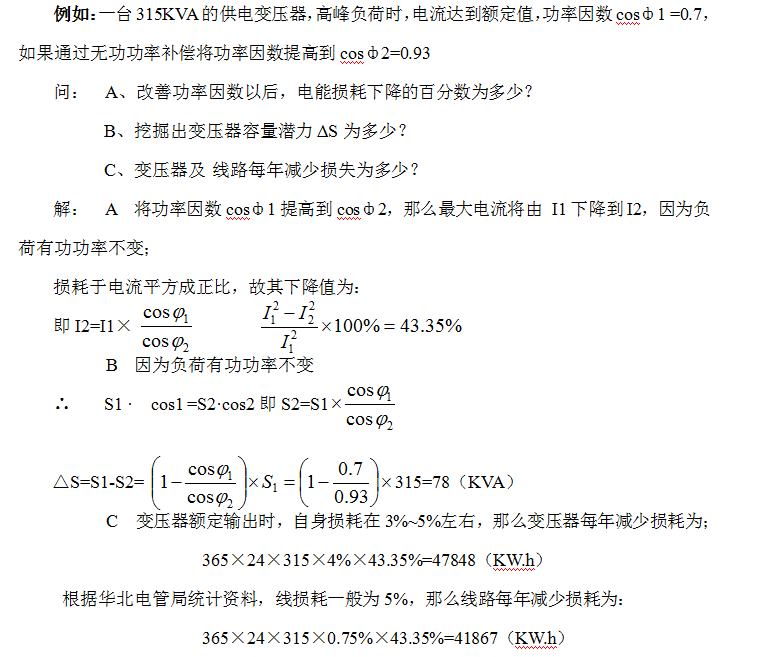

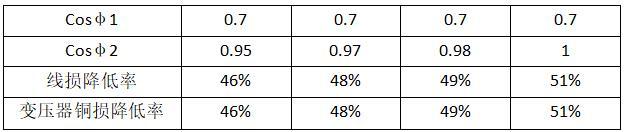

●ลดการสูญเสียในสายส่งและหม้อแปลงการชดเชยที่เหมาะสมสามารถลดกระแสไฟฟ้าของระบบได้อย่างมีประสิทธิภาพยกตัวอย่างกําลังธรรมชาติของระบบที่ 0.7 ถ้าปัจจัยกําลังของระบบเพิ่มขึ้นใกล้เคียงกับ 1 ผ่านอุปกรณ์ชดเชย กระแสไฟฟ้าของระบบจะลดลงประมาณ 30%นั่นหมายความว่าการสูญเสียในสายและหม้อแปลงสามารถลดลงเหลือ P = I2R = (1-30%) 2R = 0.49R ซึ่งเป็นการลดการสูญเสียสายและหม้อแปลง 51%ปัจจัยพลังงานตามธรรมชาติของผู้ประกอบการไฟฟ้าโดยทั่วไปอยู่ที่ประมาณ 0.7อัตราการลดการสูญเสียสายและการสูญเสียทองแดงในหม้อแปลงจากการเพิ่มปัจจัยกําลังจาก 0.7 สูงกว่า 0.95 แสดงในตารางด้านล่าง
Reducing line and transformer losses and saving active power are important energy-saving measures. In the petroleum industry, where lines are long and complex, increasing reactive power compensation equipment can reduce operating current, thus reducing line losses and saving active power, with noticeable energy-saving effects.
● Increasing the transmission capacity of the power grid and improving equipment utilization
อุปกรณ์ชดเชยสามารถลดกระแสของระบบและพลังงานที่ชัดเจนได้อย่างมีประสิทธิภาพจึงช่วยลดความสามารถของอุปกรณ์ที่เกี่ยวข้องทั้งหมดในการก่อสร้างโครงข่ายไฟฟ้าและลดการลงทุนในการก่อสร้างโครงข่ายไฟฟ้าสำหรับระบบที่มีตัวประกอบกำลังประมาณ0.7การชดเชยที่มีประสิทธิภาพสามารถลดกระแสของระบบได้ถึง30% ซึ่งหมายถึงการเพิ่มความสามารถในการรับน้ำหนักของโรงไฟฟ้าและการเปลี่ยนแปลงกำลังและสิ่งอำนวยความสะดวกการกระจายโดย30%
หากมีกําลังการผลิตไม่เพียงพอในหม้อแปลงและสายสามารถใช้วิธีการติดตั้งอุปกรณ์ชดเชยพลังงานปฏิกิริยาการติดตั้งอุปกรณ์ชดเชยพลังงานปฏิกิริยาสามารถปรับสมดุลพลังงานปฏิกิริยาในท้องถิ่นลดกระแสไฟที่ไหลผ่านสายและหม้อแปลงชะลอความเร็วในการชราของลวดและฉนวนกันความร้อนหม้อแปลงและยืดอายุการใช้งานในเวลาเดียวกันก็สามารถปลดปล่อยกําลังการผลิตของหม้อแปลงและสายเพิ่มความสามารถในการรับน้ําหนักตัวอย่างเช่นด้วยหม้อแปลง 100KVA ปัจจุบันทํางานที่โหลด 85% ด้วย COSΦ 0.7 การติดตั้งอุปกรณ์ชดเชยพลังงานปฏิกิริยาสามารถเพิ่มความสามารถในการรับน้ําหนักของหม้อแปลงได้ 30%ผู้ใช้สามารถเพิ่มภาระได้โดยไม่ต้องขยายกําลังการผลิตเพื่ออํานวยความสะดวกในการขยายการผลิตต่อไป
● Improving voltage quality
A large amount of inductive load in the system will cause voltage drop on the power lines, especially at the end of the power lines. Reasonable compensation can effectively alleviate line voltage drop and improve power quality.
The formula for calculating voltage loss in the line is as follows:
In the formula:
P - Active power, kW
U - Rated voltage, kV
R - Total resistance of the line, Ω
Q - Reactive power, kVar
Xl - Inductive reactance of the line, Ω
As the system's inductive reactance is much greater than its impedance, it can be seen from the formula that changes in reactive power can significantly affect voltage variations. When the reactive power Q in the line decreases, voltage loss also decreases.
At the end of the power supply line, the voltage is generally low. Increasing reactive compensation devices can boost the voltage at the line's end to ensure safe and reliable operation of equipment.
ในทางกลับกันด้วยการพัฒนาอุตสาหกรรมการใช้อุปกรณ์ควบคุมอัตโนมัติและโหลดแบบไม่เชิงเส้นจำนวนมากส่งผลให้มีการไหลของฮาร์โมนิกที่สำคัญในเครือข่ายการกระจายพลังงานปนเปื้อนในตารางวิธีหลักวิธีหนึ่งในการปรับปรุงคุณภาพพลังงานคือ toshielong หรือลดผลกระทบของฮาร์โมนิกบนระบบจ่ายไฟและอุปกรณ์ไฟฟ้าได้อย่างมากผ่านการจัดสรรอุปกรณ์กรองการชดเชยที่เหมาะสม
Finally, with the rise of new power systems, power quality issues are bound to face many power quality related issues, the following issues are worth further understanding, familiarization, and exploration:
1.Analysis of resonance issues, what is resonance?
2.What are the common scenarios where filters are often damaged?
3.What is the difference between local compensation and centralized compensation of filters?
4.How to understand the requirement of reducing harmonics to 5%?
5.Can installing filters really achieve "energy saving"?
6.How does the integration of power electronic devices such as energy storage, photovoltaic, and wind power affect power quality?
7.Is the demand for power quality in microgrid systems important?
8.... (and so on)
